볼 스크류 리니어 액츄에이터를 선택할 때 고려해야 할 주요 요소

Date: Nov 24 2025

볼 스크류 선형 액추에이터는 오늘날의 산업 자동화 환경에서 필수적인 구성 요소입니다. 로봇 공학, CNC 플랫폼, 반도체 제조, 의료 자동화 및 테스트 시스템에 안정적이고 정확하며 반복 가능한 선형 모션을 제공합니다. 올바른 액추에이터를 선택하는 것은 단순히 크기나 이동 길이를 선택하는 문제가 아닙니다. 이를 위해서는 기계적 동작, 부하 특성, 환경 조건 및 애플리케이션의 성능 요구 사항을 이해해야 합니다.

Ruan Pi-Robot의 경우 2003년 창립 이후 정밀도가 사명의 핵심이었습니다. 이 회사는 중국의 산업 제품 및 프로세스의 정확성을 향상시키기 위해 노력하는 팀에 의해 설립되었습니다. 20년이 넘는 기간 동안 Ruan은 Shenzhen과 Yueyang에 70,000m2 규모의 2개 산업 단지를 보유하고 300명 이상의 전문가를 고용하는 제조업체로 성장했습니다. 정밀 포지셔닝 슬라이드 테이블, XY 선형 슬라이드 테이블, 전기 실린더, 선형 모터 모듈, 직교 좌표계, 내장 슬라이드 테이블, 로봇 팔 및 변속기 부품에 대한 전문 지식을 갖춘 이 회사는 반도체, LCD, PCB, 의료, 자동차 및 테스트 산업 전반에 걸쳐 고급 자동화를 지속적으로 지원하고 있습니다.

이 기사에서는 엔지니어와 기계 설계자가 볼 스크류 선형 액추에이터를 선택할 때 고려해야 할 주요 요소를 간략하게 설명하여 안정적인 성능과 장기적인 안정성을 보장합니다.

1. 요구되는 정밀도와 반복성

볼 스크류 액추에이터의 주요 장점 중 하나는 정확하고 제어된 모션을 제공하는 능력입니다. 볼 베어링의 구름 접촉은 마찰을 줄여 액추에이터가 부드럽고 예측 가능한 선형 이동을 달성할 수 있도록 합니다.

고려해야 할 사항

• 필요한 위치 정확도(미크론 또는 밀리미터 미만 수준)

• 긴 듀티 사이클에 대한 반복성

• 저속에서 부드러운 움직임

• 백래시 및 처짐에 대한 허용 오차

광학 검사, 실험실 자동화, 반도체 처리 및 CNC 조정 축과 같은 응용 분야에서는 엄격한 반복성이 요구됩니다. 이러한 경우 백래시를 최소화하고 예압이 촘촘하게 설치된 볼 스크류가 필수적입니다.

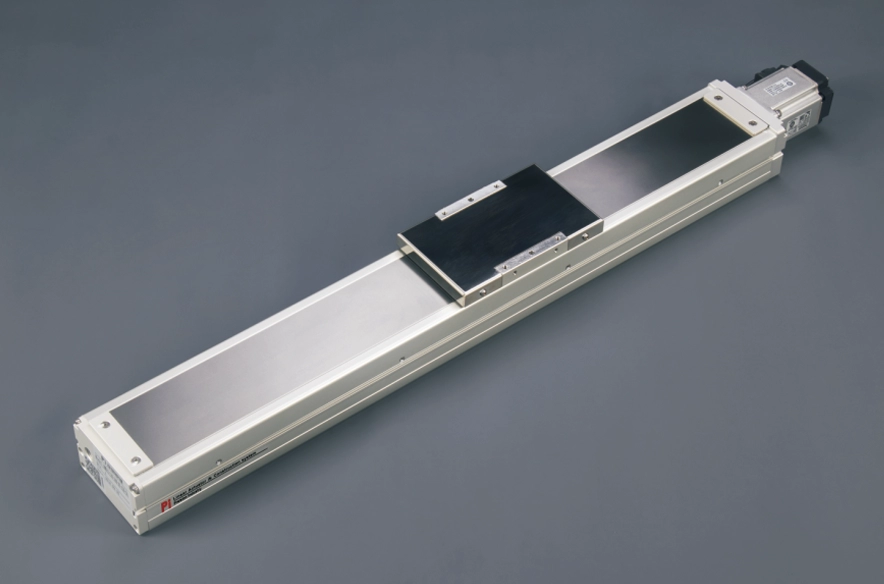

Ruan Pi-Robot의 표준 볼 스크류 선형 액추에이터 의 전체 라인업은  다양한 정확도 수준을 충족하도록 설계된 다양한 옵션을 제공합니다.

2. 내하중 및 구조적 강성

부하 특성은 액추에이터 선택에 큰 영향을 미칩니다. 정확성을 저하시키지 않으면서 동적 및 정적 부하를 처리하는 액추에이터의 능력은 고성능 산업 시스템에 매우 중요합니다.

부하율 평가

• 수직 또는 수평 하중 조건

• 유지 또는 일시 중지 위치 중 정적 하중

• 모션 중 동적 하중

• 도구 압력, 진동 또는 관성과 같은 외부 힘

볼 스크류 액추에이터는 일반적으로 견고한 스크류 구조와 제어된 롤링 인터페이스로 인해 부하 용량 면에서 벨트 구동 또는 랙 앤 피니언 시스템보다 성능이 뛰어납니다. 무거운 프레스, 툴링 장비 또는 반복적인 추진 동작과 관련된 응용 분야의 경우 올바른 나사 직경, 피치 및 가이드 구조를 선택하는 것이 중요합니다.

3. 스트로크 길이 및 속도 요구 사항

스트로크 길이와 속도는 자동화 장비에 따라 크게 다릅니다. 각 볼 스크류 액츄에이터는 기계의 특정 모션 프로파일과 일치하도록 선택해야 합니다.

볼나사 스트로크 고려사항

• 스트로크가 길수록 더 큰 나사 직경이나 지원되는 나사 구조가 필요합니다.

• 속도가 높을수록 스크류 휩 및 진동 위험이 증가합니다.

• 속도는 모터의 성능 범위와 일치해야 합니다.

볼 스크류 액추에이터는 뛰어난 정확도를 제공하지만 스크류 편향으로 인해 매우 긴 길이로 제한됩니다. 장거리 응용 분야의 경우 스트로크 제한이나 벨트 액추에이터 또는 선형 모터와 같은 대안을 고려하십시오. 중간 길이의 정밀 응용 분야의 경우 볼 스크류 액추에이터는 여전히 안정적이고 적응 가능한 선택입니다.

4. 모터 호환성 및 드라이브 구성

볼 스크류 액츄에이터의 성능은 이를 구동하는 모터의 영향을 받습니다. 서보 모터와 스테퍼 모터 사이의 선택은 필요한 속도, 토크 및 정확도에 따라 달라집니다.

모터 옵션 고려

• 저렴한 비용과 적당한 정밀도를 위한 스테퍼 모터

• 더 높은 토크, 폐쇄 루프 피드백 및 안정성을 위한 서보 모터

• 커플링 유형 및 장착 인터페이스와 같은 통합 요구 사항

• 애플리케이션별 가속 및 감속 프로필

액추에이터의 나사 피치를 모터의 속도-토크 곡선과 일치시키면 진동이나 정지 없이 일관된 모션이 보장됩니다.

Ruan Pi-Robot의 액추에이터는 다양한 모터 유형을 수용하도록 설계되어 기계 제작자가 더 쉽게 통합할 수 있습니다.

5. 환경조건

작동 환경은 액추에이터 수명과 모션 품질에 큰 영향을 미칩니다. 먼지, 화학 물질, 온도 및 진동은 성능을 저하시킬 수 있습니다.

주요 환경 요인

• 클린룸 분류 요구 사항

• 먼지나 미세 입자에 노출

• 오일 미스트나 화학 증기 발생 가능성

• 온도 변화

• 밀봉 또는 보호 커버 요구 사항

반도체나 의료 환경에서는 오염 제어가 필수적입니다. 이러한 경우 밀폐형 구조 또는 옵션 금속 커버가 있는 클린룸 등급 액추에이터를 권장합니다.

먼지가 많은 산업 환경의 경우 강화된 밀봉 및 와이퍼 시스템이 성능을 유지하고 내부 구성 요소를 보호하는 데 도움이 됩니다.

6. 장착 구성 및 공간 제약

엔지니어는 기계 구조의 나머지 부분과의 호환성을 보장하기 위해 장착 옵션과 함께 공간 제한을 고려해야 합니다.

장착 고려 사항

• 설치방향(수평,수직,역)

• 사용 가능한 장착 구멍 패턴

• 가이드 레일 정렬 및 강성

• 모터 설치 및 유지보수를 위한 공간

• 부하 분산 방향

Ruan Pi-Robot은 강성을 유지하면서 컴팩트한 설치 공간을 수용할 수 있도록 다양한 액추에이터 크기와 하우징 디자인을 제공합니다.

7. 기대 수명 및 유지 관리 요구 사항

볼 스크류 액추에이터는 기계 시스템이며 장기적인 신뢰성은 적절한 윤활, 예압 선택 및 재료 품질에 따라 달라집니다.

수명주기 요소 평가

• 볼스크류 리드 정도

• 너트 예압 유형

• 윤활 간격

• 베어링 수명

• 나사 경도 및 내마모성

잘 관리된 볼 스크류 액츄에이터는 수백만 사이클 동안 작동할 수 있습니다. 그러나 설계 단계에서 올바른 예압 및 윤활 방식을 선택하면 마모가 최소화되고 안정적이고 장기적인 성능이 보장됩니다.

8. 진동, 소음, 움직임의 부드러움

의료 기기나 정밀 검사 시스템과 같은 일부 응용 분야에는 매우 조용하고 진동이 없는 움직임이 필요합니다.

부드러운 모션 요구 사항

• 제어된 저속 모션 프로파일

• 최소한의 기계적 소음

• 부하 시 진동 감소

• 다양한 속도에서 일관된 성능

볼 스크류 액추에이터는 특히 적절하게 윤활 처리되고 올바른 모터와 일치하는 경우 많은 기계적 대안보다 부드러운 모션을 제공합니다.

9. 예산배분 및 장기성과

비용이 유일한 요소는 아니지만 올바른 액추에이터를 선택하는 것은 장기적인 작동 효율성과 유지 관리 안정성에 영향을 미칩니다.

균형을 고려하십시오

• 선행 투자와 평생 신뢰성

• 장기간 정확도 유지

• 유지 보수 요구 사항

• 통합 및 시스템 성능

Ruan Pi-Robot은 필수 성능을 저하시키지 않으면서 다양한 산업 요구 사항을 충족하도록 설계된 다양한 볼 스크류 액추에이터를 제공합니다.

결론

볼 스크류 선형 액추에이터를 선택하려면 기술 사양을 검토하는 것 이상이 필요합니다. 엔지니어는 정밀 요구 사항, 부하 조건, 동작 프로필, 장착 제약 조건, 모터 호환성, 환경 요인 및 장기적인 신뢰성 기대치를 이해해야 합니다.

정밀 기계 설계 및 모션 제어 분야에서 20년 이상의 경험을 보유한 Ruan Pi-Robot은 정확성, 내구성 및 일관된 성능을 위해 제작된 고품질 액추에이터를 통해 글로벌 산업을 지속적으로 지원하고 있습니다. 응용 분야에 로봇 공학, CNC 시스템, 의료 자동화, 반도체 제조 또는 검사 장비가 포함되어 있는지에 관계없이 올바른 액추에이터를 선택하면 안정적인 기계 작동과 장기적인 비용 효율성이 보장됩니다.
