가볍고 수명이 길다

본체 너비: 75-65mm

반복성: ±0.003mm

P27-C1 적재량: 6kg

P27-C2 적재량: 10kg

최대 속도: 2500mm/s

이동 범위: 48-1584mm

PDF

고정밀, 고강성, 외부 오일 분사

업계 유일의 특허받은 연료 노즐 설계로, 슬라이드 시트에 오일 분사용 연료 노즐 하나만 장착하여 슬라이드 레일과 슬라이더 모두에 오일을 동시에 분사하고 정비할 수 있어 정비가 더욱 편리하고 시간을 절약할 수 있습니다.

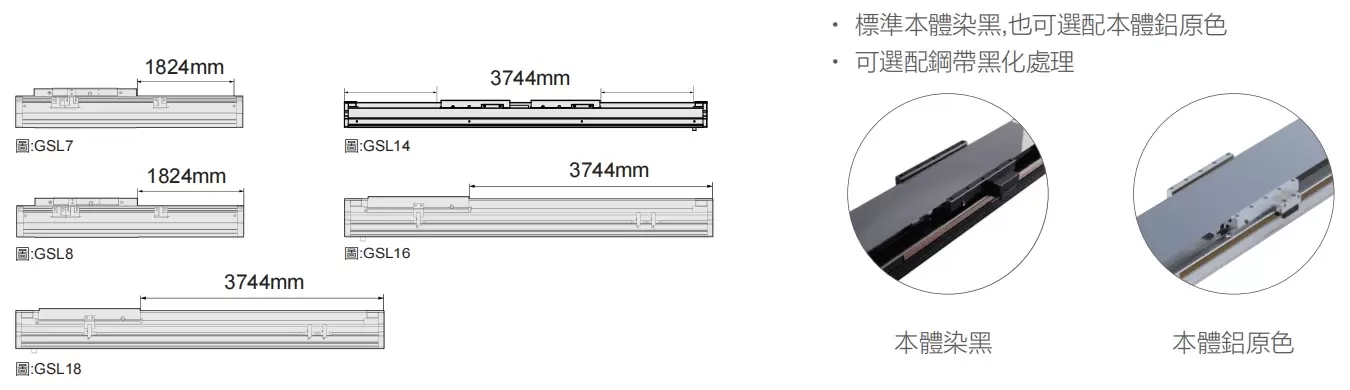

완벽한 사양과 편리한 위치를 갖춘 장거리 여행

4주식 볼 타입 내장형 선형 모터 슬라이드 테이블로, 최대 3744mm의 스트로크를 제공하며, 고객 요구에 따라 스트로크를 늘릴 수 있습니다.

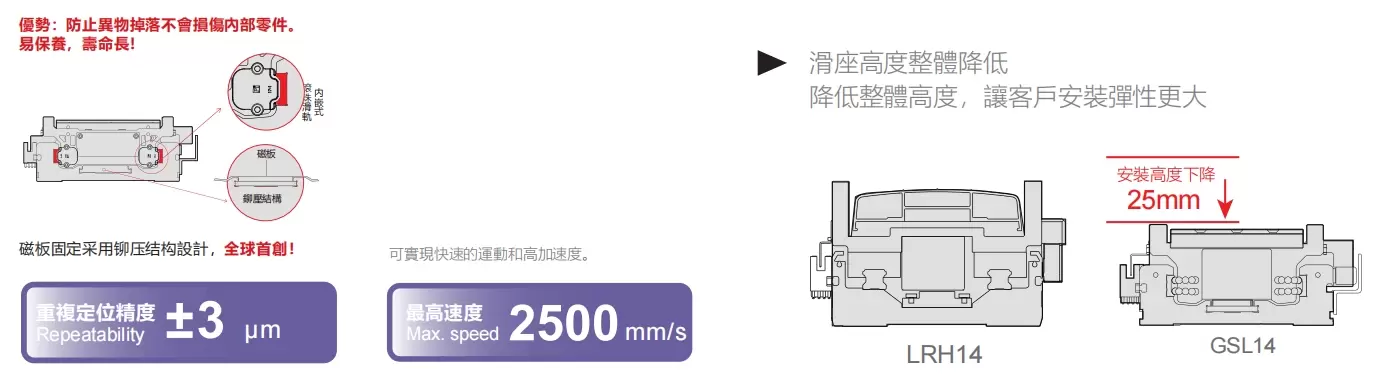

내장형 볼 슬라이드 레일 구조

알루미늄 압출재에 슬라이딩 레일을 삽입한 후, 연삭 장비를 이용하여 양쪽의 평행하고 동일하게 높은 정밀도의 트랙을 연삭합니다. 이는 알루미늄 압출재에 두 개의 표준 라인 레일을 고정하는 방식보다 더 높은 정확도를 제공합니다.

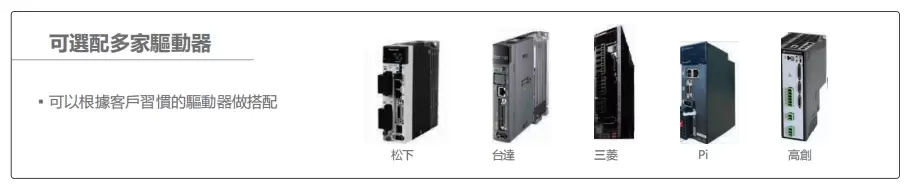

여러 개의 선택적 드라이버

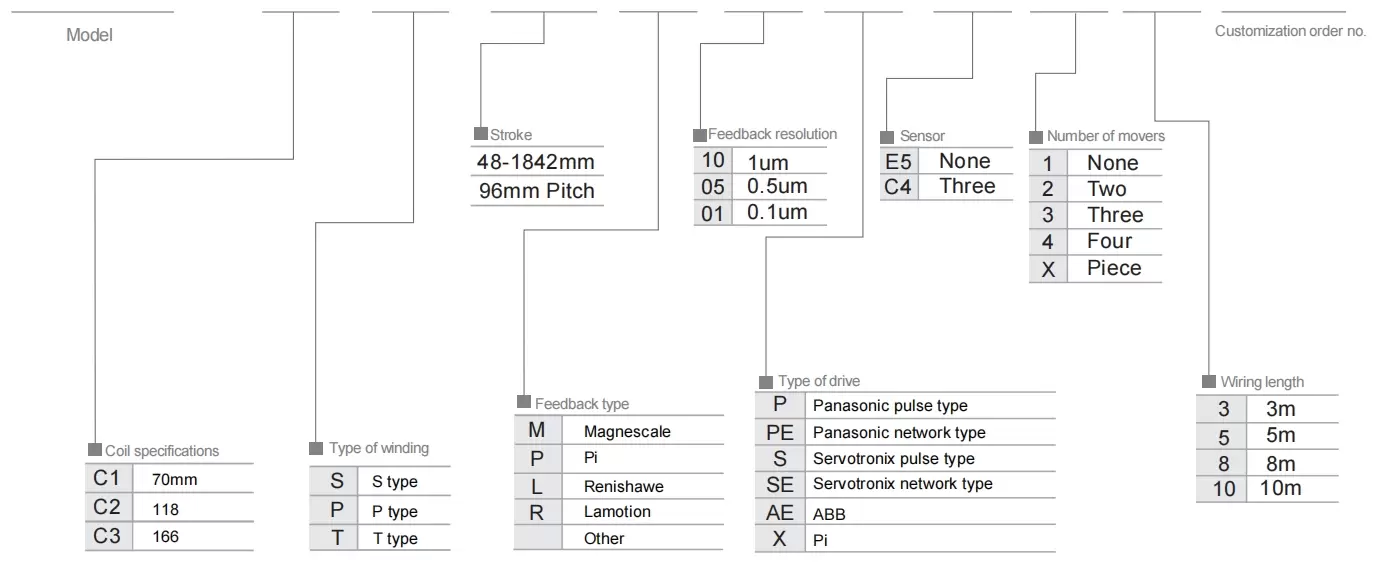

주문 방법

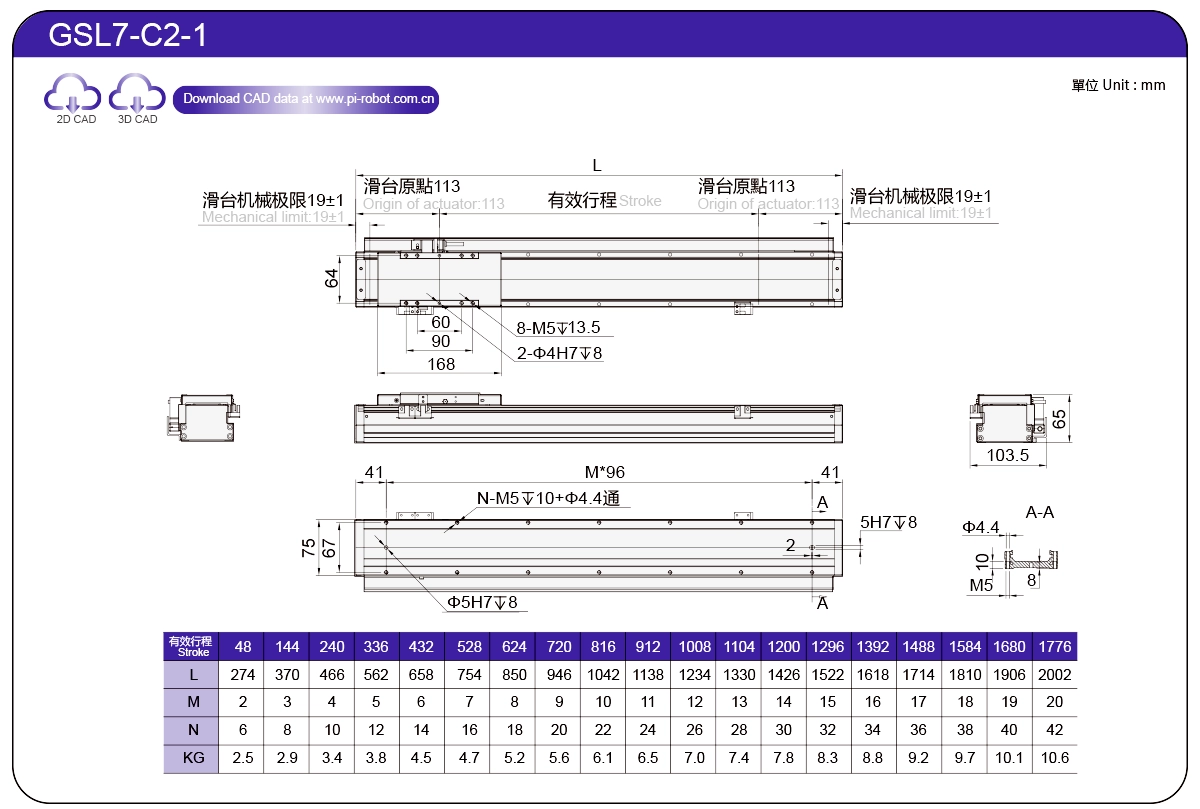

GSL7 - C1 -S - 96 - M - 10 -P -C 4 - 1- 3- 0001

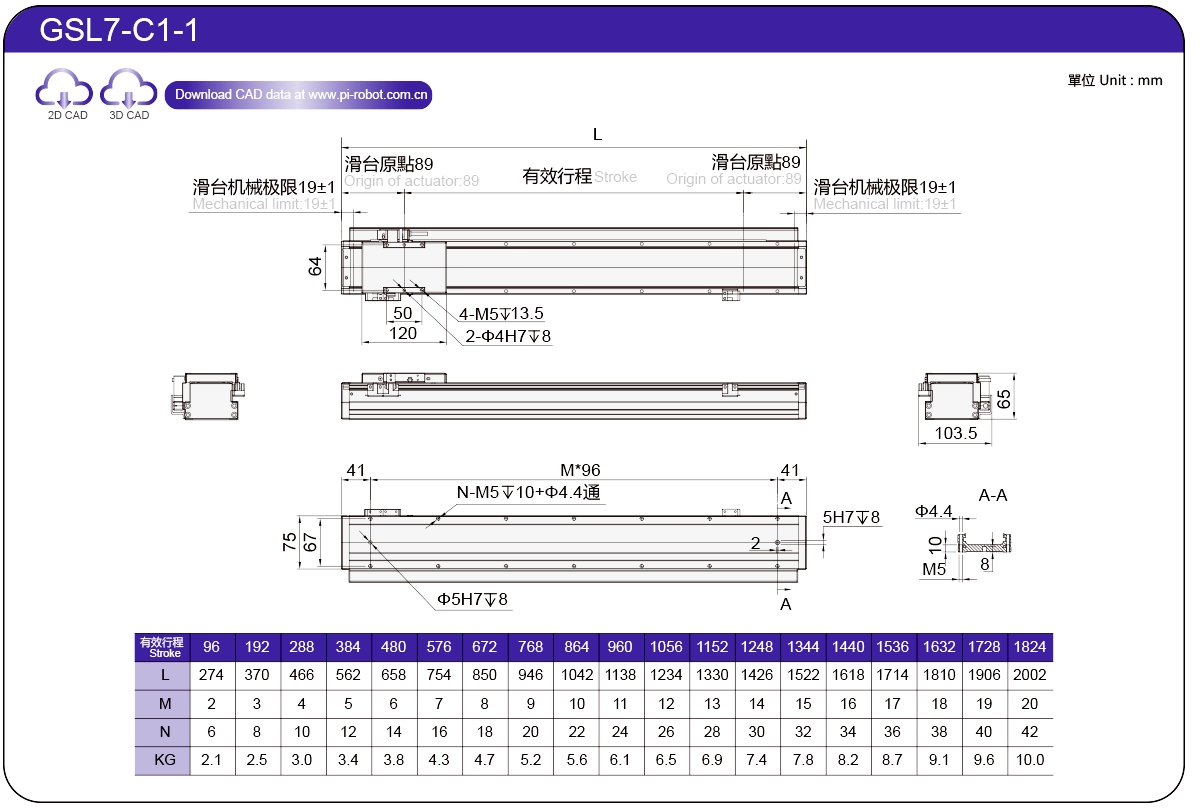

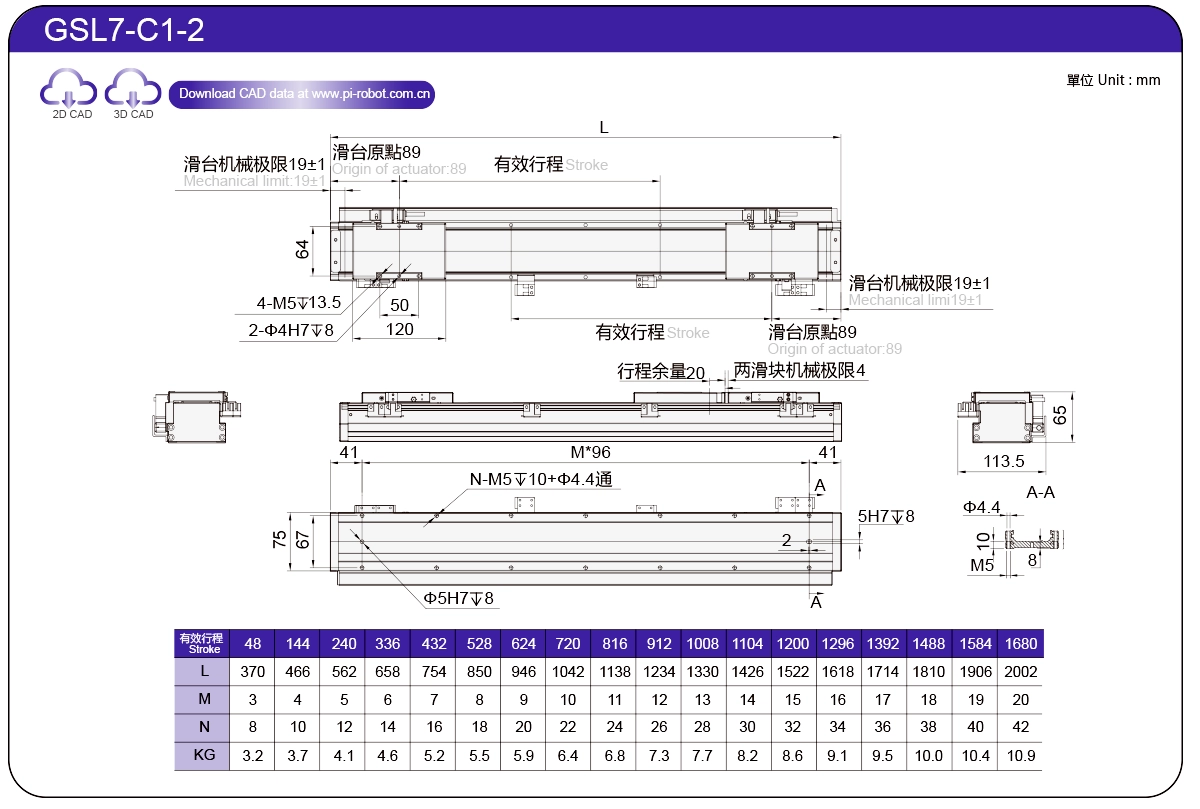

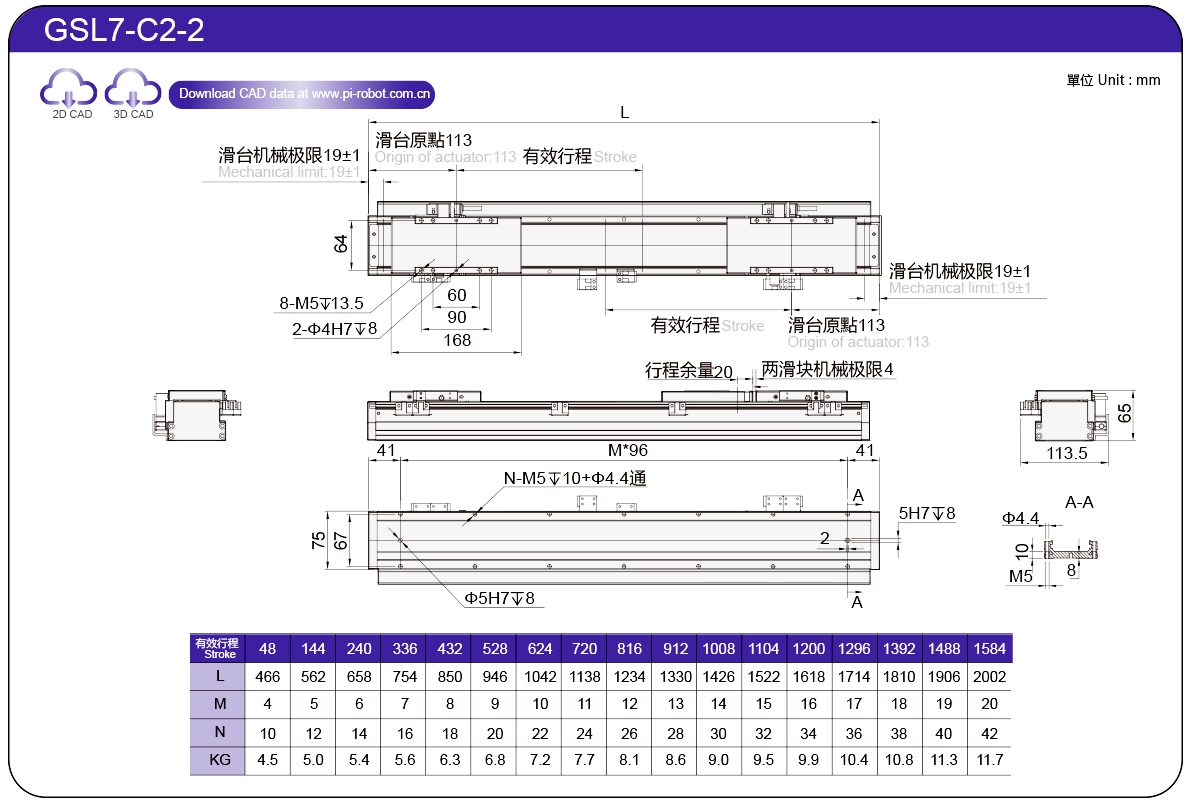

사양

센서 배치

허용 가능한 돌출부

정적 하중 모멘트

속도와 가속도의 관계

전동 액추에이터 사양 색인

사용 위치	구동 모드	모델 사양	모터 사양	본체의 너비(mm)	신체 높이(mm)	반복성(mm)	연속 추력(N)	최대 추력(N)	lrms(A)	최대 탑재량(kg)	최대 속도 (mm/s) *1
기준	선형 모터 로봇	GSL7	P27-C1	75	65	±0.003	26	57	3.3	6	2500
		GSL7	P27-C2	75	65	±0.003	52	114	3.3	10
		GSL8	P35-C1	87	65	±0.003	40	88	3.3	10
		GSL8	P35-C2	87	65	±0.003	80	176	3.3	20
		GSL14	P44-C1	134	70	±0.003	48	105	3.3	11
		GSL14	P44-C3	134	70	±0.003	144	315	3.3	25
		GSL16	P64-C1	154	70	±0.003	88	193	3.3	20
		GSL16	P64-C3	154	70	±0.003	264	580	3.3	50
		GSL18	P88-C1	178	76	±0.003	136	299	3.3	23
		GSL18	P88-C3	178	76	±0.003	408	897	3.3	70
