가볍고 긴 수명

X축(RMH22)

반복성: ±0.01(mm)

볼나사 리드:25(mm)

최대 속도 : 1250(mm/s)

스트로크:100-1550(mm) 50mm 피치

AC 서보 모터 출력:750(w)

Y축(RMH17)

반복성: ±0.01(mm)

볼나사 리드:20(mm)

최대 속도 : 1000(mm/s)

스트로크:200-1050(mm) 50mm 피치

AC 서보 모터 출력:400(w)

X축 최대하중：50(kg)

PDF

3D 다운로드

카데나스3 다운로드

다축 조합 설명

단축 슬라이딩 테이블의 다중 조합을 통해 2축 및 3축 다축 수동 작업을 개발했습니다.
(1) 수직 다단 로봇에 비해 가격이 저렴합니다.
(2) 영리한 기계 설계로 진동과 변형을 줄일 수 있는 고강성 직교 로봇을 구현합니다.
(3) 단축 슬라이딩 테이블의 다양한 조합이 가능합니다.

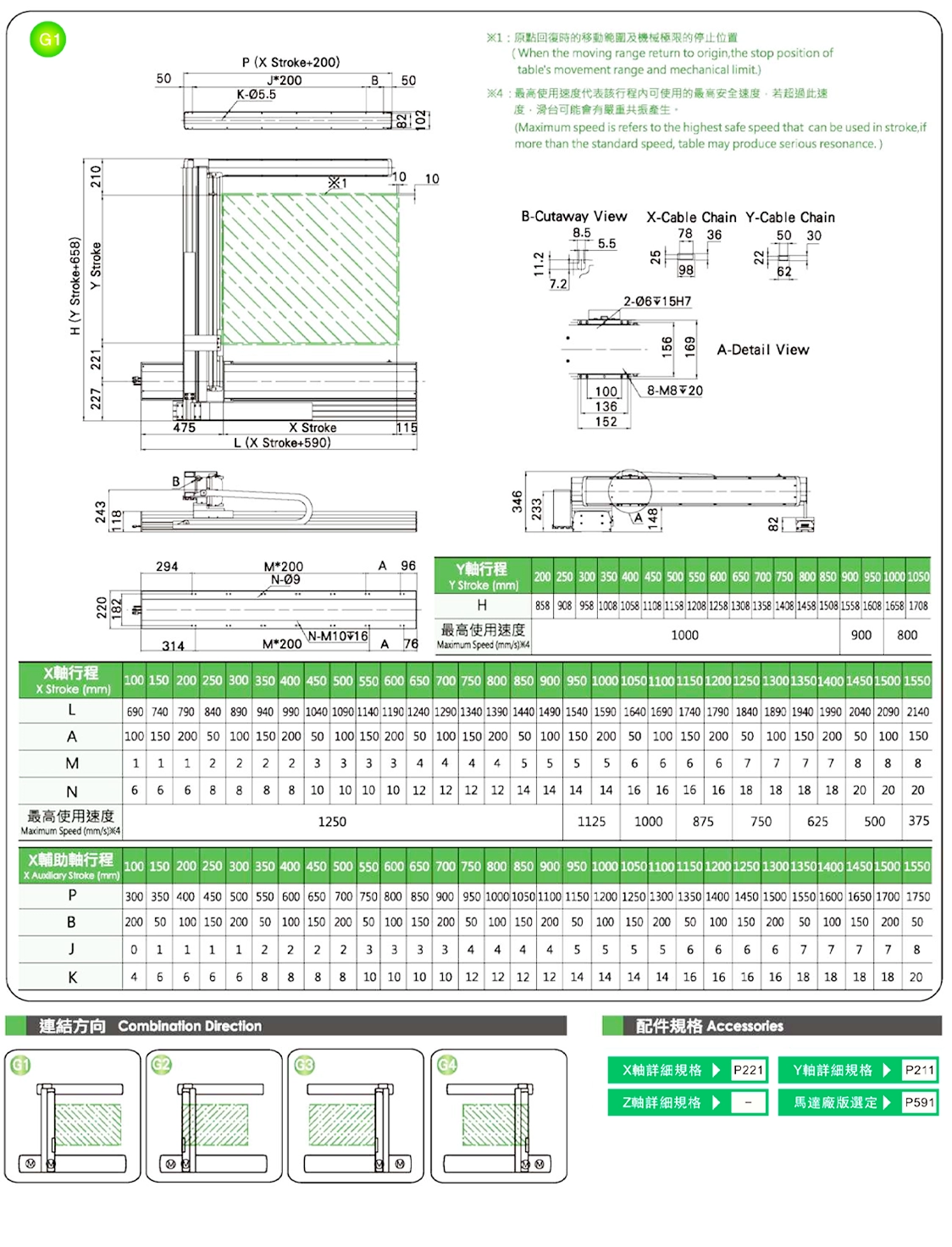

연결 방향

주문방법

XYMH870-G 1-1000-850-M - C - 0001

부하 사양

목	X축	Y축
모델 유형	GRH5	GRH4
반복정도(mm)	±0.01	±0.01
볼나사 리드(mm)	20	2
최대 속도(mm/s) ※1	1000	100
스트로크 50mm 피치(mm)	100-1050	50-650
AC 서보 모터 출력(w)	400	200
환경	0~40°C, 85%RH 이하

※2 최대 속도는 AC 서보 모터 3000RPM 기준입니다.

최대 페이로드

Y 스트로크(mm)	50	150	250	350	450	550	650
Y 탑재량(kg)	24	20	17	15	13	11	9

*수평 설치에만 해당

전동 액추에이터의 사양 지수

사용 장소	구동 모드	사양	콤비네이션	축 번호	최대 속도(mm/s)			스트로크(mm)
사용 장소	구동 모드	사양	콤비네이션	축 번호	X축	Y축	Z축	X축	Y축	Z축
기준	볼나사	XYMH440-A	에이	2축	1000	1000	-	100~1050	50~550	-
		XYMH650-A			1000	1000	-	100~1050	50~650	-
		XYMH760-A			1000	1000	-	100~1250	50~650	-
		XYMH870-A			1250	1000	-	100~1550	50~750	-
		XYMH442-A		3축	800	800	500	100~1050	50~450	50~250
		XYMH653-A			1000	1000	500	100~1050	50~650	50~350
		XYMH764-A			1000	1000	500	100~1250	50~650	50~350
		XYMH876-A			1250	1000	500	100~1550	50~750	50~550
		XYMH760-G	G	2축	1000	1000	-	100~1250	200~850	-
		XYMH870-G		2축	1250	1000	-	100~1550	200~1050	-
		XYMH764-G		3축	1000	1000	500	100~1250	200~850	50~350
		XYMH876-G		3축	1250	1000	500	100~1550	200~1050	50~550
		XYMH650-P	피	2축	1000	-	500	100~1050	-	50~550
		XYMH760-P			1000	-	500	100~1250	-	50~650
		XYMH880-P			1250	-	250	100~1250	-	50~950
		XYMH764-P		3축	1000	500	500	100~1250	50-350	50~650
		XYMH886-P		3축	1250	500	250	100~1550	50~650	50~950
		XYMH530-F	에프	2축	1000	-	500	100~1050	-	50~350
		XYMH640-F			1000	-	500	100~1050	-	50~350
		XYMH760-F			1000	-	500	100~1250	-	50~550

XYMH870-G1
