가볍고 긴 수명

본체 폭 : 120mm

반복성: ±0.01mm

수평하중 : 110kg

수직 하중 : 33kg

최대 속도: 250mm/s

이동 범위: 50-1250mm

모터 가속 및 감속을 0.2 초로 설정합니다.

인버티드 크레인 사용에는 표준사양을 적용할 수 없습니다. 요구 사항이 있는 경우 전화로 문의하거나 온라인으로 메시지를 남겨주세요.

배달 시간: 7-10일

PDF

슬라이딩 시트의 견고한 보강

본체와 슬라이드가 일체형으로 되어 있어 강성이 떨어지는 문제점을 개선하고 폭을 줄여 장비의 설치 공간을 줄여줍니다.

유지관리 용이

전체 시리즈의 양쪽에는 커버 없이 오일을 직접 채울 수 있는 외부 오일 주입 노즐이 있습니다. 특수 강철 벨트 타이 디자인으로 머리카락을 줄일 수 있으며 클린룸 환경에서 사용할 수 있습니다.

조립, 시간 절약, 편리함

스틸 스트립을 분해하지 않고도 위에서 아래로 또는 아래에서 위로 고정할 수 있습니다.
본체 측면에 설치 기준면 지지대를 추가합니다. 본체 하단에 위치 결정 핀 구멍이 있습니다.

강도가 증가하고 부드러움이 향상됩니다.

알루미늄 차체 구조를 사용하여 차체의 강도가 대폭 향상되었습니다. RMH5S/6S와 비교하여 강철 트랙을 알루미늄 본체에 내장한 후 연마하여 보행 높이 및 직진도의 정확도를 ± 0.02MM 이하로 향상시켰습니다(RMH10/12 대비).

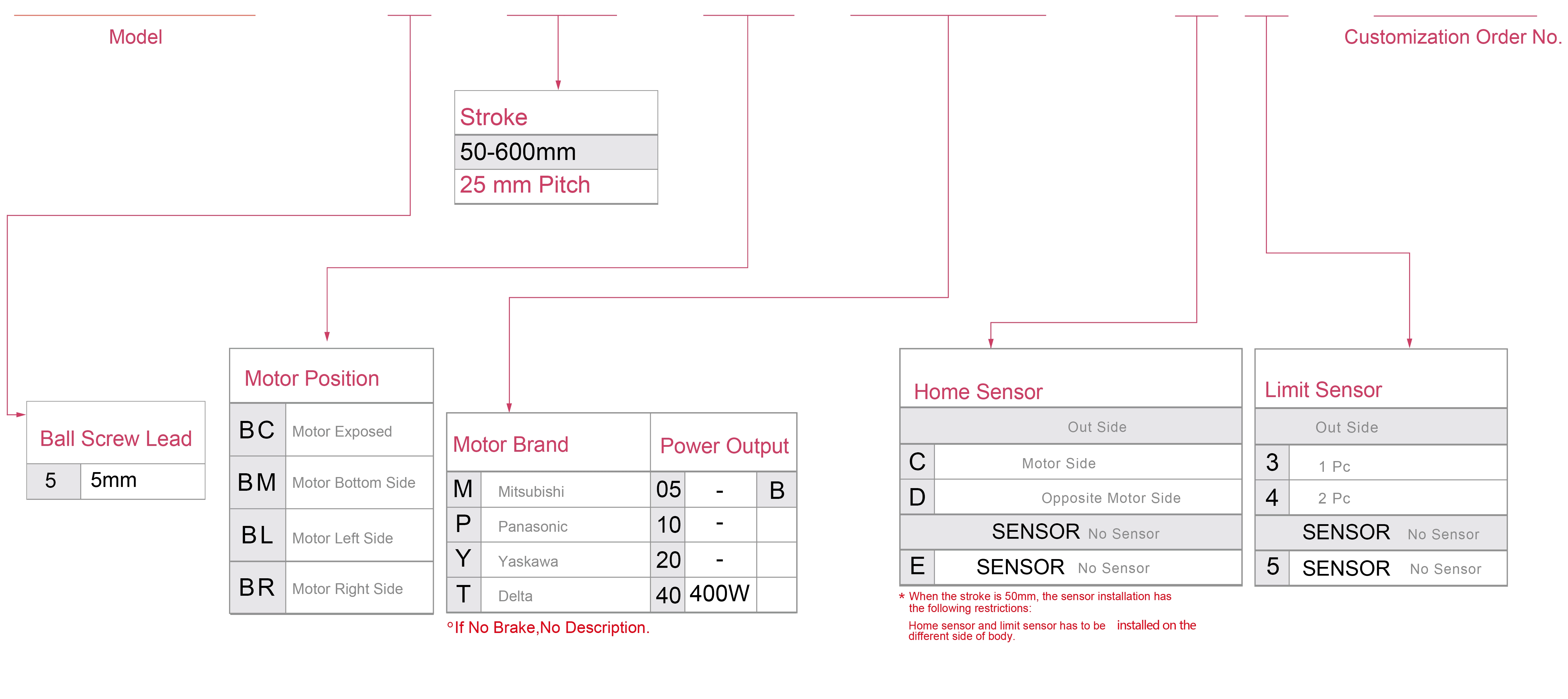

주문방법

GRH12M - L5-100 -BC-M40B - C4 -0001

사양

센서 레이아웃

허용되는 오버행

정적 하중 모멘트

전동 액추에이터의 사양 지수

사용 장소	구동 모드	모델 사양	모터 출력 (w)	폭(mm)	반복성 (mm)	볼스크류 사양		최대 가반하중(kg)		최대 속도 (mm/초) *1
사용 장소	구동 모드	모델 사양	모터 출력 (w)	폭(mm)	반복성 (mm)	외경 (mm)	리드(mm)	수평의	수직의	최대 속도 (mm/초) *1
표준	볼나사	GRH 4	50/100W	44	±0.01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		GRH 5	100W	54	±0.01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRH 7	100W	75	±0.01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH 8	200/400W	82	±0.01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH 12	400W	120	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH 15	750W	150	±0.01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*최고 속도는 서보 모터의 최대 rpm(3000)을 기준으로 합니다.

롱 스트로크 볼스크류 액츄에이터

사용 장소	구동 모드	모델 사양	모터 출력 (w)	폭(mm)	반복성 (mm)	볼스크류 사양		최대 가반하중(kg)		최대 속도 (mm/초) *1
사용 장소	구동 모드	모델 사양	모터 출력 (w)	폭(mm)	반복성 (mm)	외경 (mm)	리드(mm)	수평의	수직의	최대 속도 (mm/초) *1
표준	볼나사	GRH 5M	100W	54	±0.01	12	2	30	10	100
		GRH 8M	200/400W	82	±0.01	16	5	50	15	250
		GRH 12M	400W	120	±0.01	16	5	110	33	1600
