제품
반복성: ±0.04mm
수평 하중: 25kg
리드선: 40mm
최대 속도: 2000mm/s
스트로크 피치: 100-3650mm
| 투기 | 반복성(mm) | ±0.04 | |
| 리드(mm) | 40 | ||
| 최대 속도(mm/s) | 2000 | ||
| 최대 탑재량 | 수평(kg) | 25 | |
| 수직(kg) | - | ||
| 정격 추력(N) | 100 | ||
| 스트로크 피치(mm) | 100-3650mm/50mm 피치 | ||
| 부분품 | AC 서보 모터 출력(W) | 200와트 | |
| 볼 너비(mm) | 22 | ||
| 고강성 선형 가이드(mm) | 볼 스크류 액추에이터 | ||
| 홈 센서 | 밖의 | EE-SX672(NPN) | |
| 수평 설치 | 에이 | 비 | 기음 |
| 10kg | 300 | 200 | 450 |
| 18kg | 200 | 100 | 300 |
| 25kg | 150 | 50 | 200 |
| 벽면 설치 | 에이 | 비 | 기음 |
| 10kg | 450 | 200 | 350 |
| 18kg | 200 | 150 | 200 |
| 25kg | 250 | 80 | 150 |
| 나의 | 660 |
| 국회의원 | 660 |
| 씨 | 550 |
| 사용 위치 | 구동 모드 | 모델 사양 | 감속기 메커니즘 | 모터 출력 (w) | 너비(mm) | 신체 높이(mm) | 반복성 (mm) | 벨트 사양 | 최대 탑재량(kg) | 최대 속도 (mm/s) *1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 벨트 폭(mm) | 리드(mm) | 수평의 | 수직의 | |||||||||
| 기준 | 발트 | GSF14 | 예 | 200와트 | 135 | 78 | ±0.04 | 22 | 40 | 25 | - | 2000 |
| GSF17 | 예 | 400와트 | 170 | 90 | ±0.04 | 28 | 40 | 45 | - | 2000 | ||
| GSF20 | 예 | 750와트 | 200 | 112 | ±0.04 | 50 | 40 | 85 | - | 2000 | ||
*1최고 속도는 서보 모터의 최대 회전수(3000rpm)를 기준으로 합니다.
*최고 속도는 스텝 모터의 최대 회전 속도(500rpm)를 기준으로 합니다.

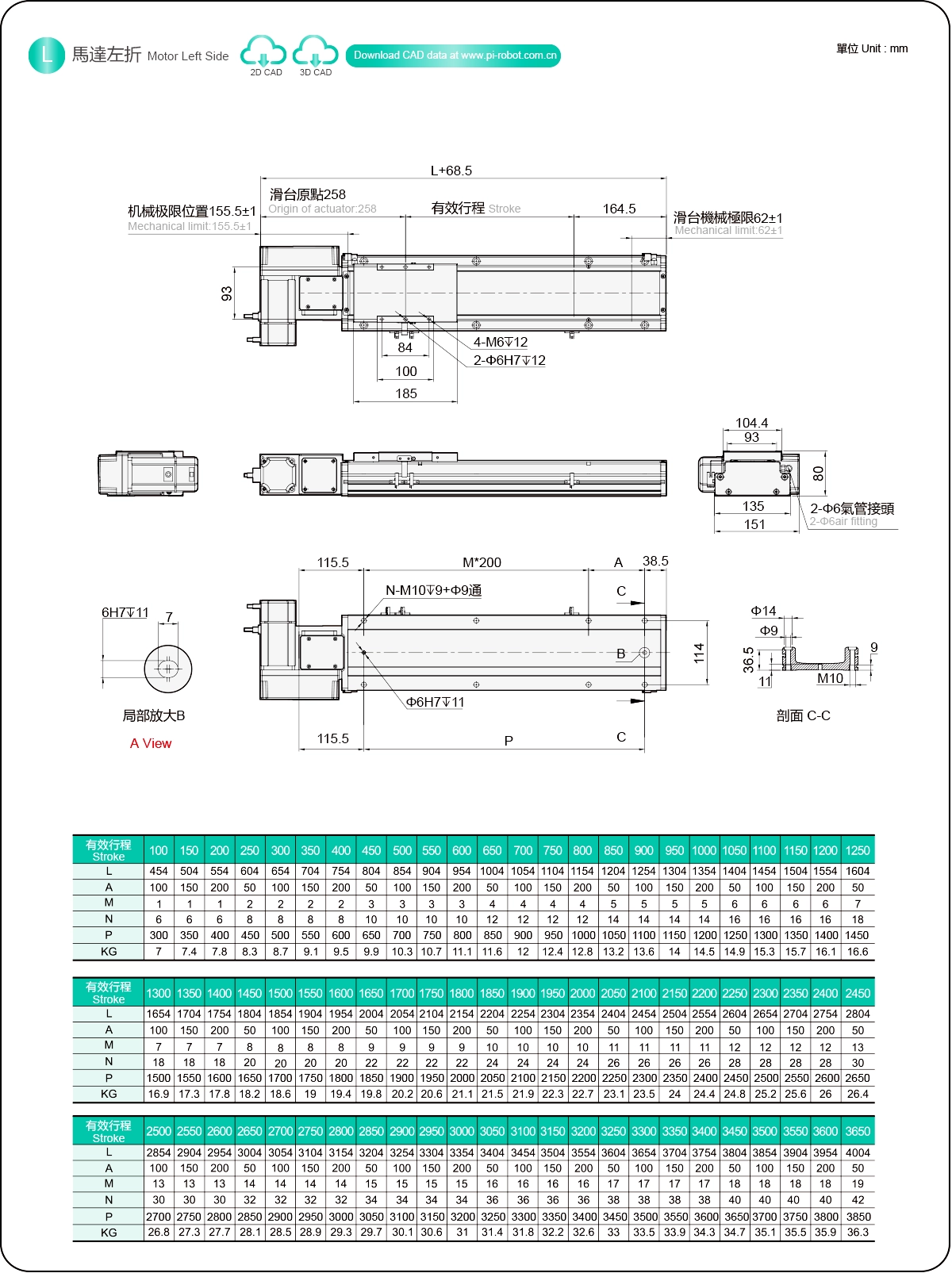

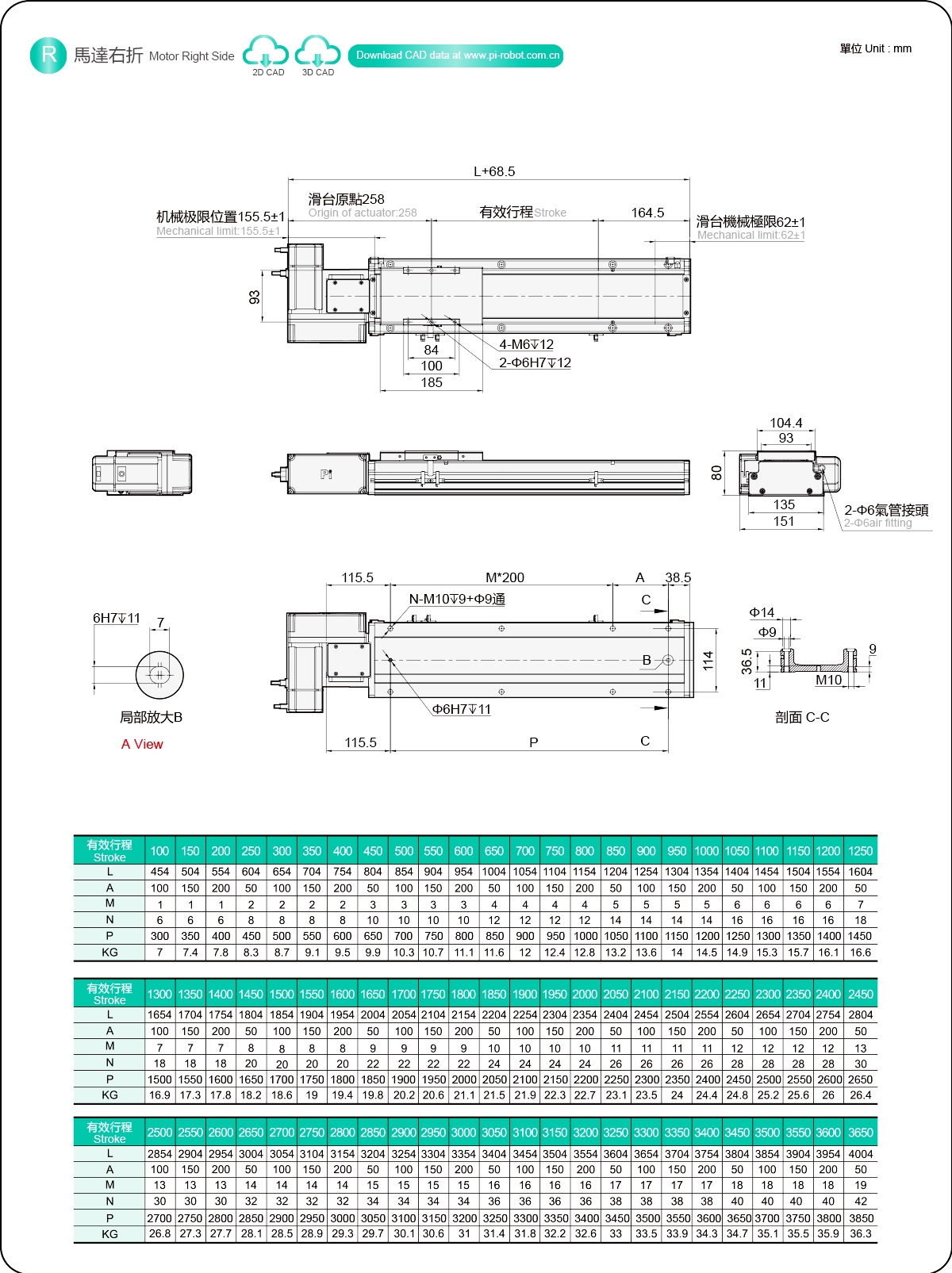

모터 좌측 / 모터 우측

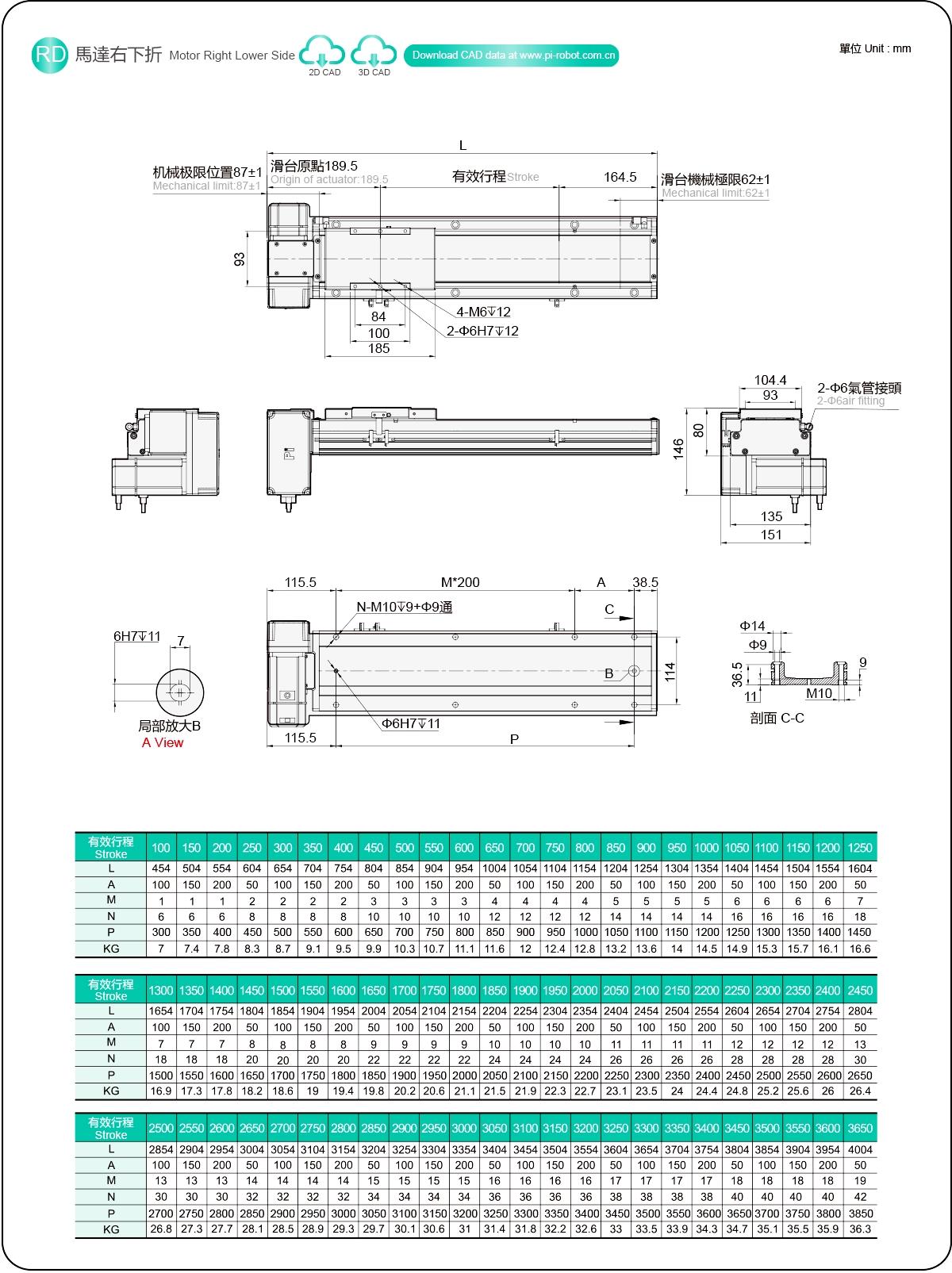

모터 좌측 하단 / 모터 우측 하단

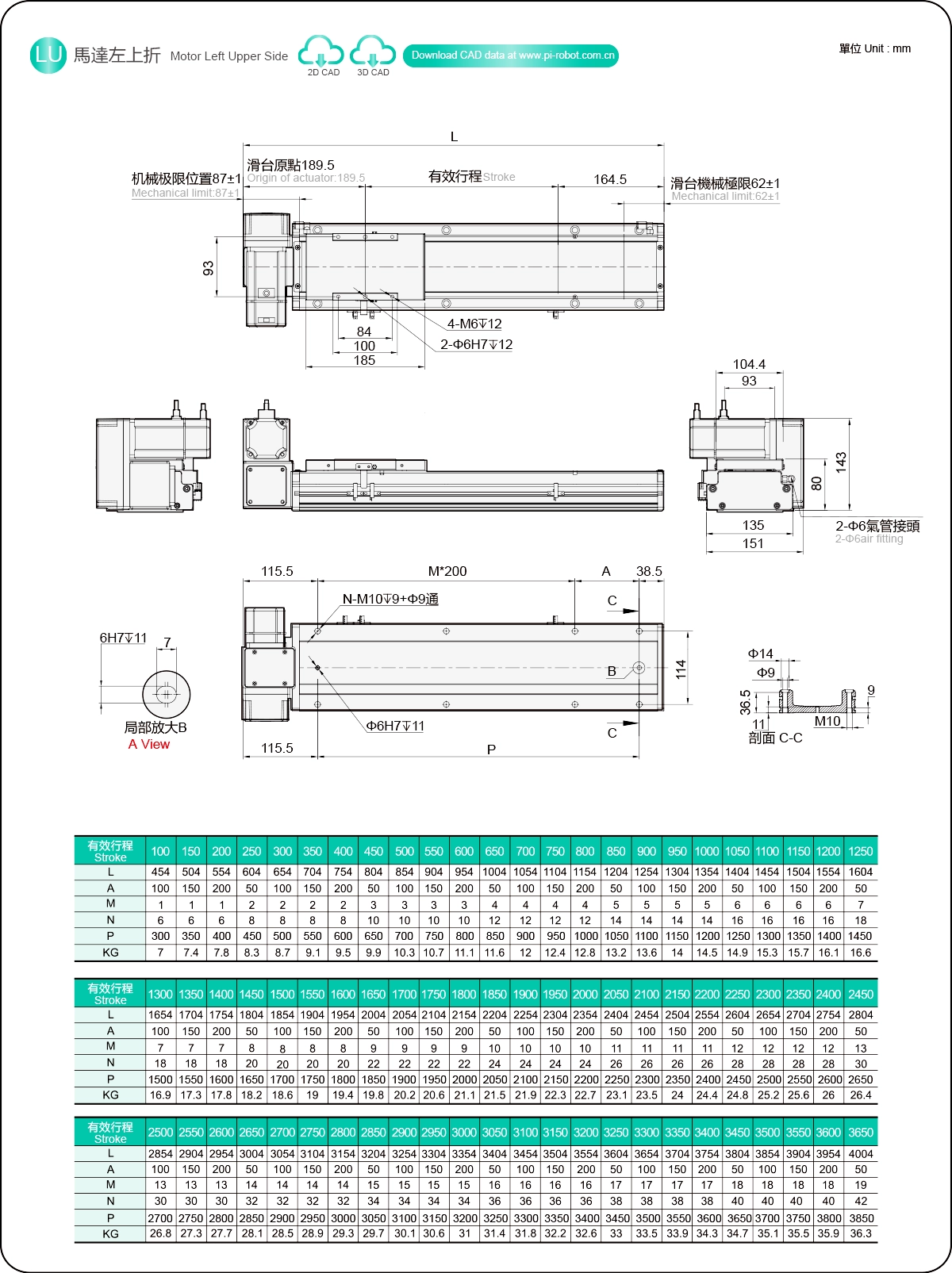

모터 좌측 상단 / M오른쪽 위쪽
