가볍고 긴 수명

반복성 정확도: ±0.003mm

최대 힘: 176N

연속 힘: 80N

연속 취급 중량: 20kg

표준 스트로크:

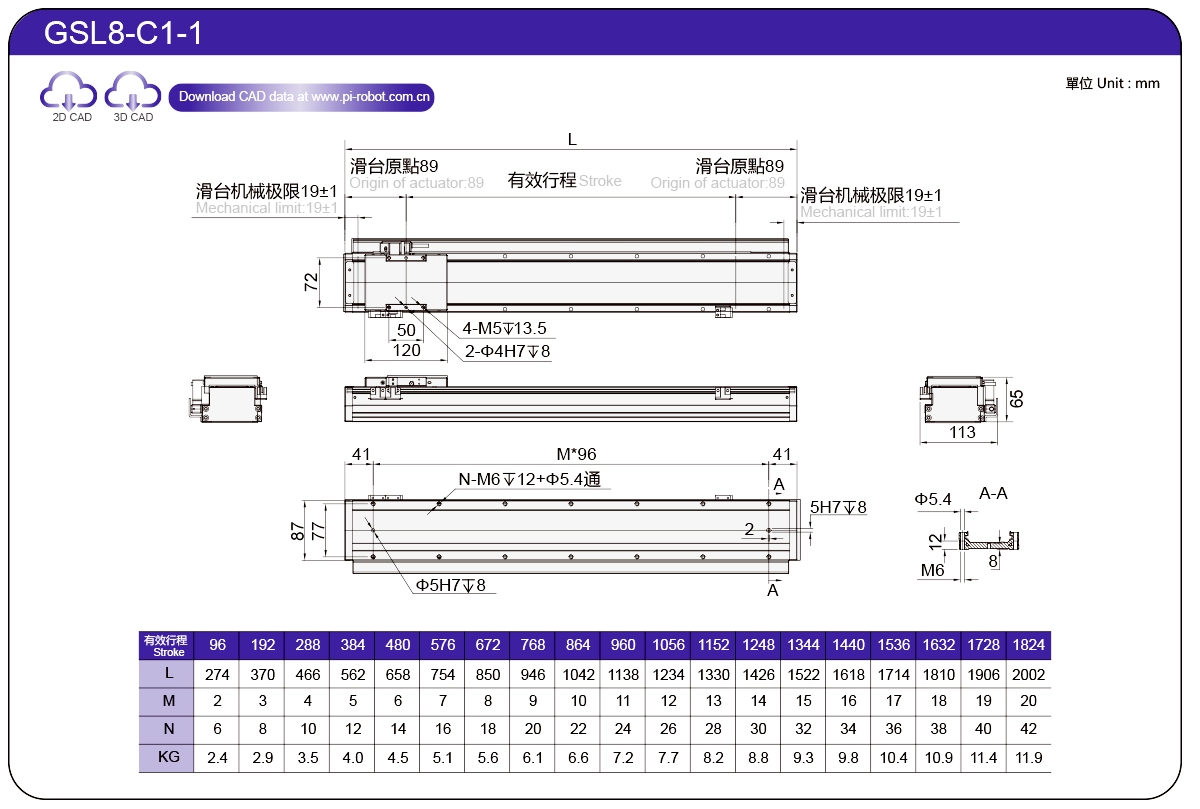

1-단일 무버: 96-1824/96mm

표준 스트로크:

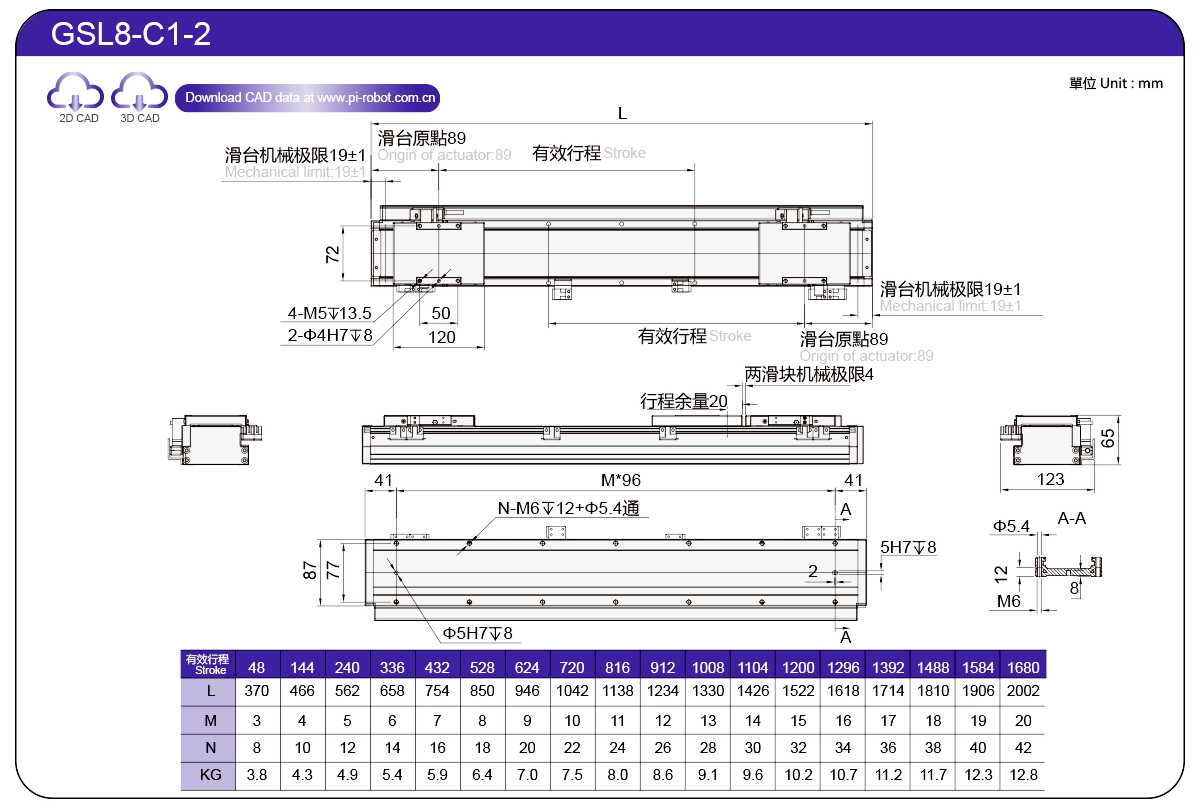

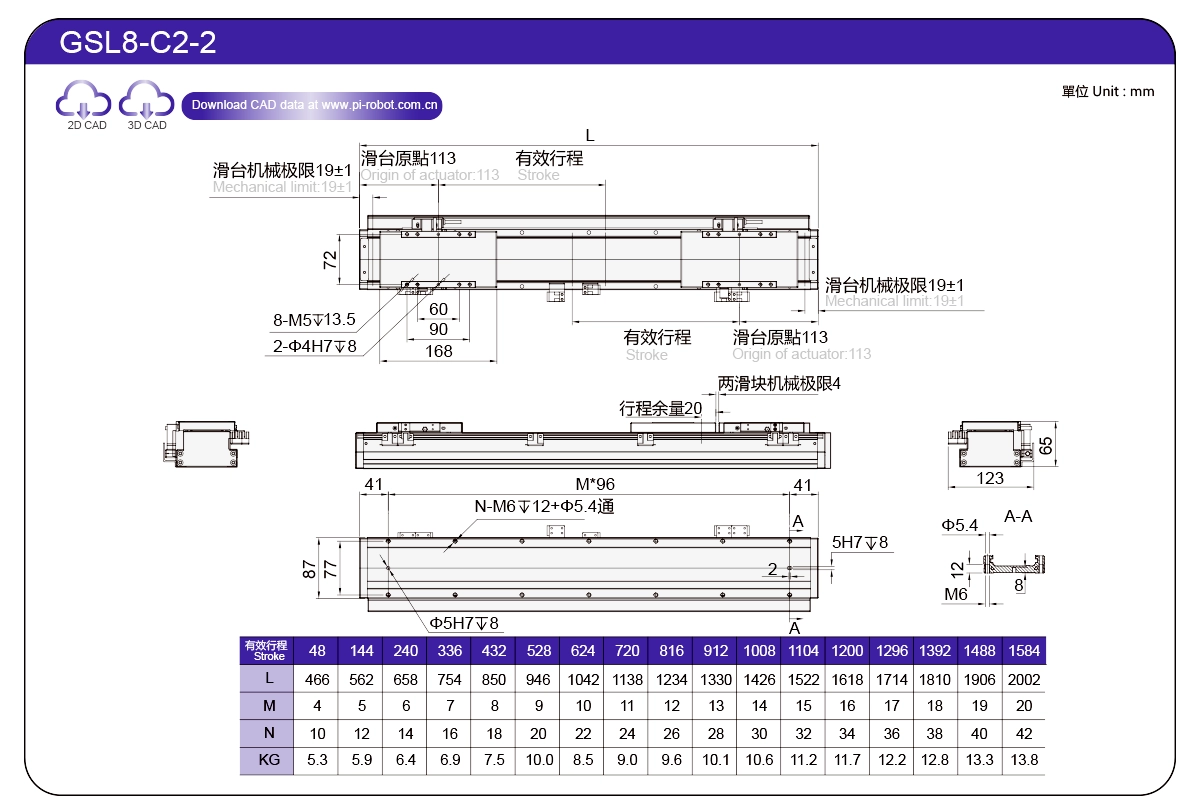

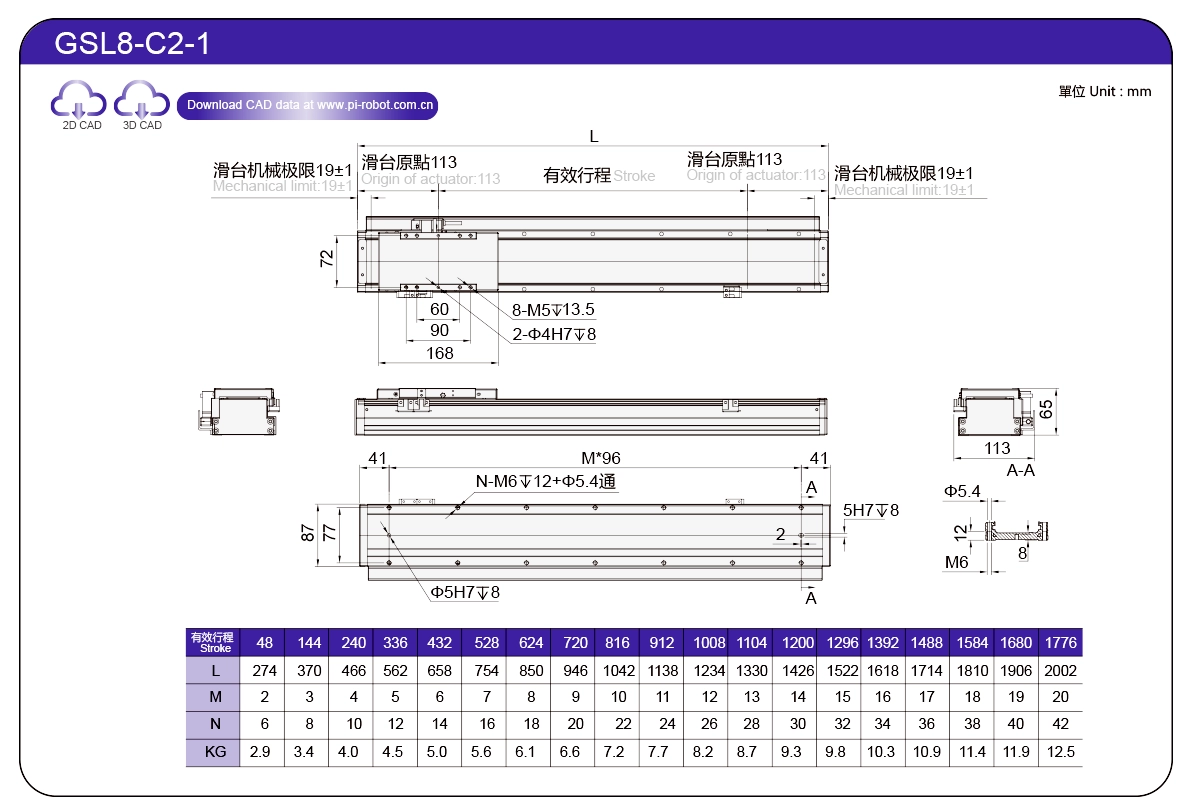

2-듀얼 무버: 48-1680/96mm

최대 속도: 2500mm/s

PDF

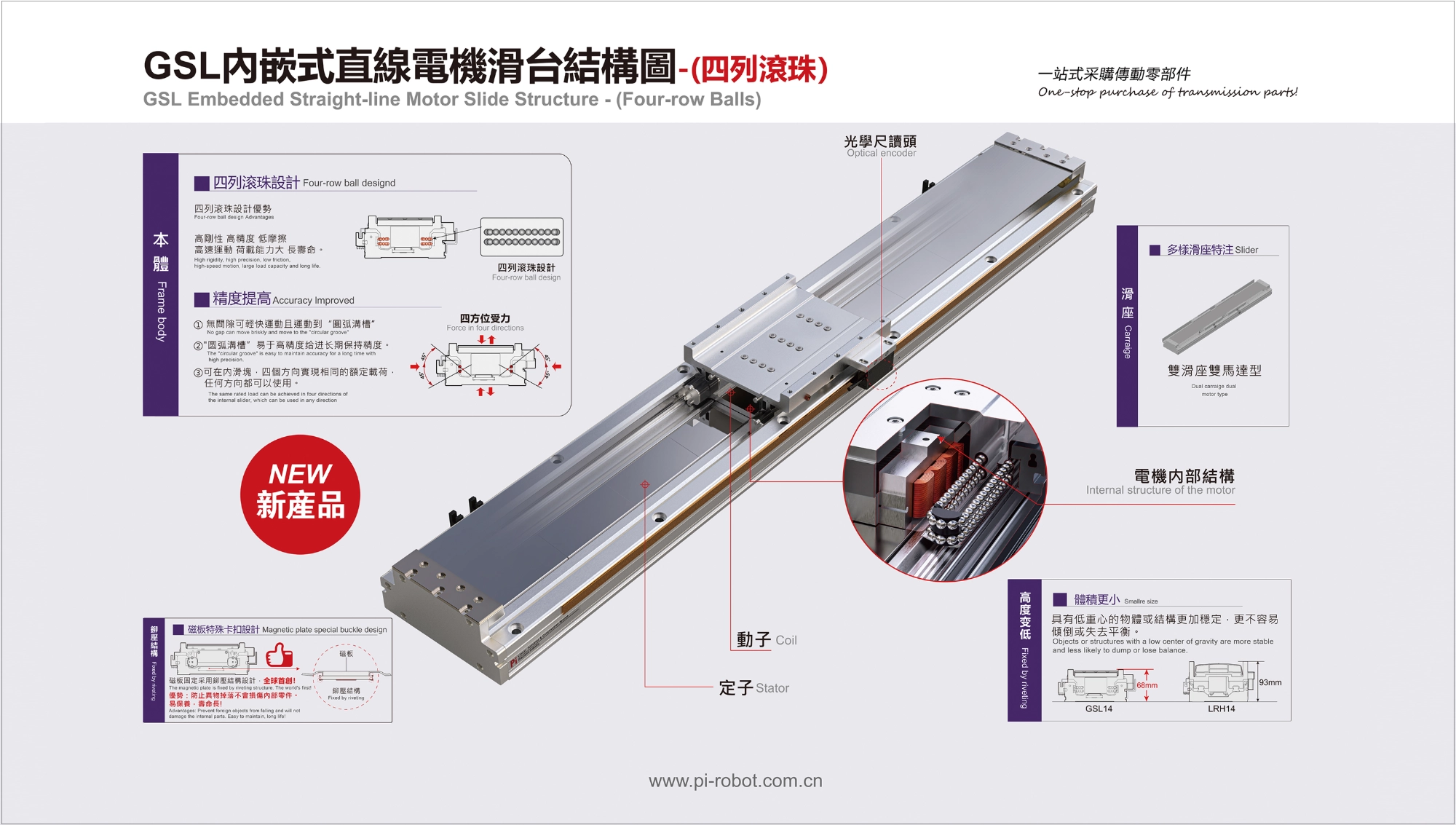

구조도

업계 유일의 특허받은 연료 노즐 설계로 오일 주입을 위해 슬라이드 시트에 단일 연료 노즐이 있어 슬라이드 레일과 슬라이더 모두에 오일 주입과 유지 관리가 동시에 가능하므로 유지 관리가 더욱 편리하고 시간이 절약됩니다.

완벽한 사양과 편리한 포지셔닝을 갖춘 장거리 여행

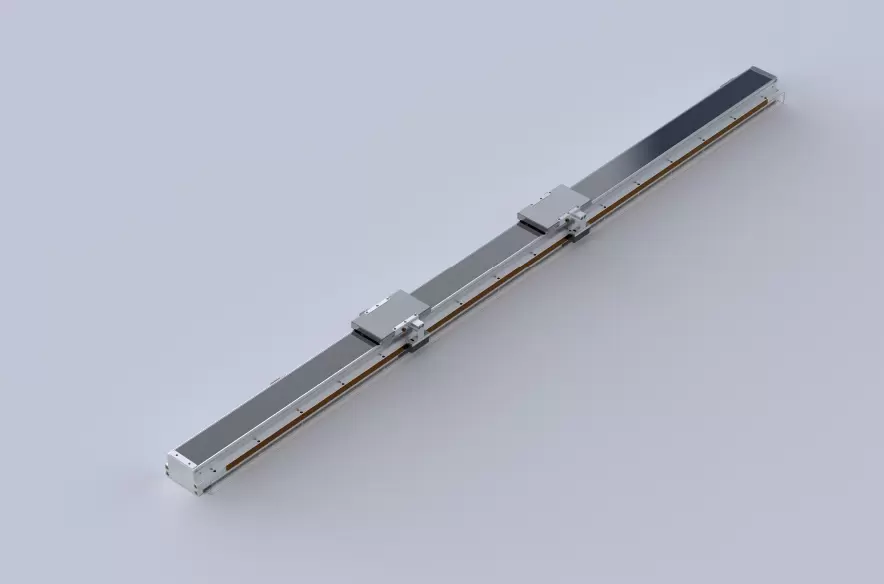

4열 볼 타입 내장 리니어 모터 슬라이드 테이블, 최대 스트로크 3744mm, 고객 요구에 따라 스트로크 증가 가능

내장형 볼 슬라이드 레일 구조

알루미늄 압출형에 슬라이딩 레일을 삽입한 후 양쪽의 평행하고 동일한 고정밀 트랙을 연삭 장비로 연삭하므로 알루미늄 압출형으로 두 개의 표준 라인 레일을 잠그는 것보다 정확도가 높아집니다.

여러 옵션 드라이버

주문방법

GSL8 - C1 -S - 96 - M - 10 -P -C 4 - 1- 3- 0001

사양

센서 레이아웃

허용되는 오버행

정적 하중 모멘트

속도와 가속도의 관계

전동 액추에이터의 사양 지수

사용 장소	구동 모드	모델 사양	모터 사양	본체 폭(mm)	본체 높이(mm)	반복정도(mm)	연속 추력(N)	피크 추력(N)	lrms(A)	최대 가반하중(kg)	최대 속도 (mm/초) *1
기준	리니어 모터 로봇	GSL7	P27-C1	75	65	±0.003	26	57	3.3	6	2500
		GSL7	P27-C2	75	65	±0.003	52	114	3.3	10
		GSL8	P35-C1	87	65	±0.003	40	88	3.3	10
		GSL8	P35-C2	87	65	±0.003	80	176	3.3	20
		GSL14	P44-C1	134	70	±0.003	48	105	3.3	11
		GSL14	P44-C3	134	70	±0.003	144	315	3.3	25
		GSL16	P64-C1	154	70	±0.003	88	193	3.3	20
		GSL16	P64-C3	154	70	±0.003	264	580	3.3	50
		GSL18	P88-C1	178	76	±0.003	136	299	3.3	23
		GSL18	P88-C3	178	76	±0.003	408	897	3.3	70
