현재 위치：집 > 제품 > 선형 모터 액추에이터 > LPD 시리즈 > LPD20 > C3-1

LPD 시리즈

명세서:

모터:

여행 mm:

96-2880mm(96mm 피치)

가볍고 수명이 길다

본체 너비: 200mm

반복성: ±0.003

P88-C3-S 적재량: 897kg

P88-C6-P 적재량: 1795kg

최대 속도: 2500mm/s

이동 범위: 96-7500mm

PDF

3D 다운로드

카데나스3 다운로드

다수의 드라이버를 선정하고, 수입된 저소음 고정밀 슬라이드 레일을 사용합니다.

작동 중 소음을 효과적으로 줄이고, 작동의 부드러움, 수명 및 윤활 효율을 향상시킵니다. 고속, 저소음 및 저분진 배출이 요구되는 첨단 산업 분야에 적합합니다.

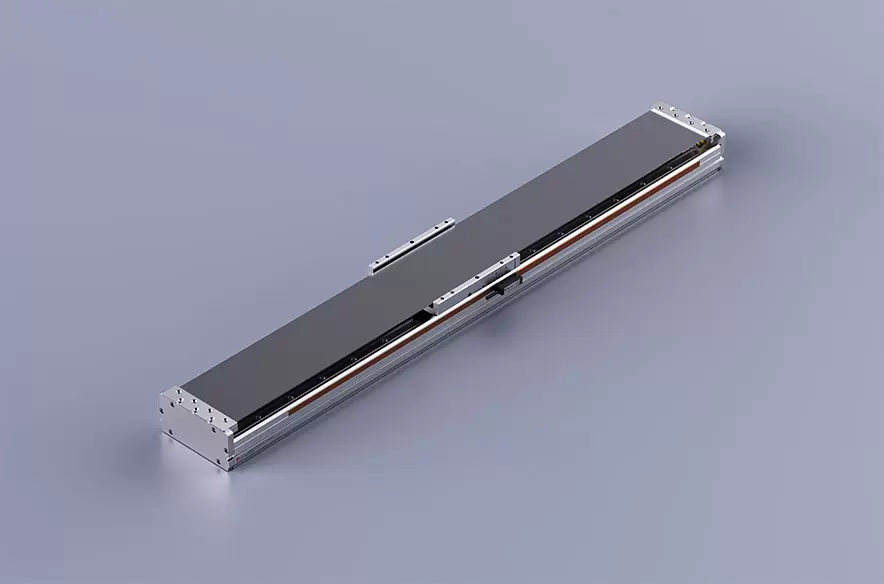

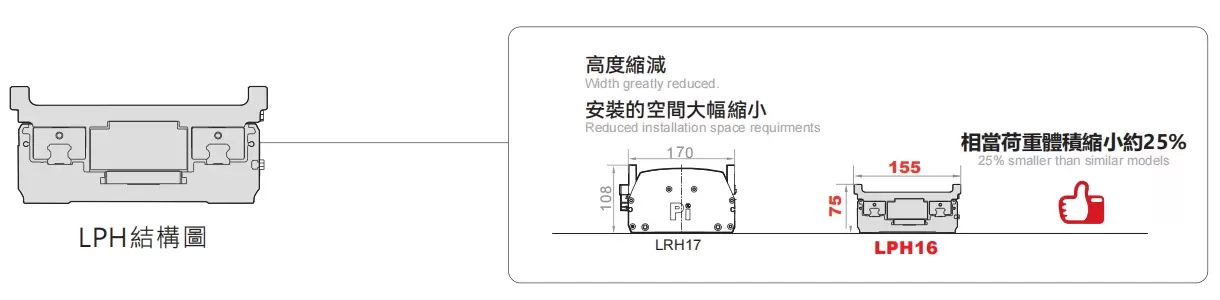

높은 강성 본체

일체형 알루미늄 압출 구조를 채택하고 원소 분석을 수행함으로써 최적의 강성 대 중량비 구조 설계를 얻었습니다.

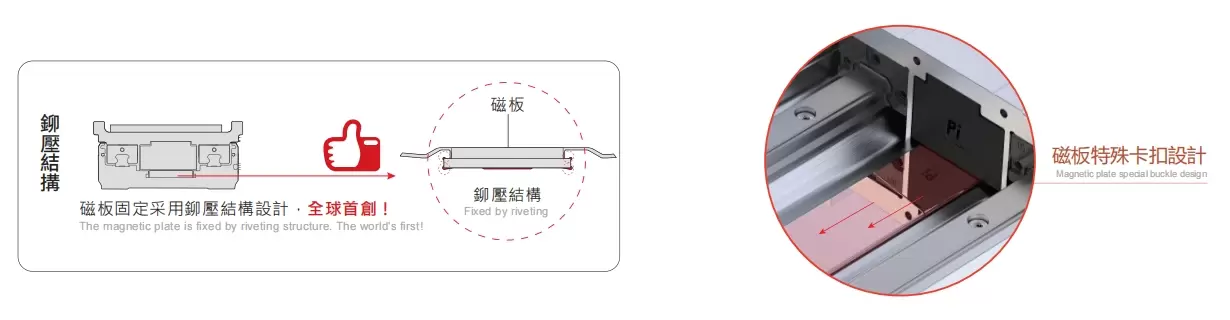

자석판 특수 버클 디자인

장점: 이물질 유입을 방지하여 내부 부품 손상을 막아줍니다. 유지보수가 간편하고 수명이 길습니다!

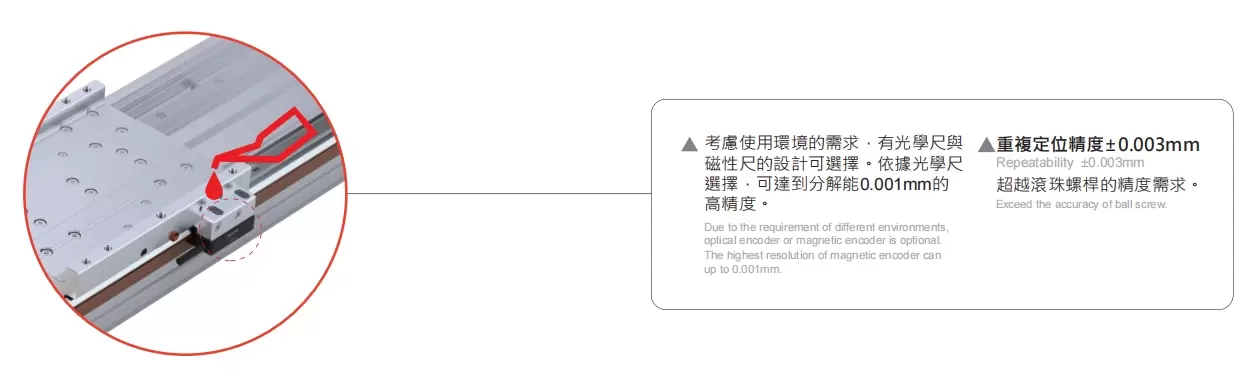

광학 눈금자 판독 헤드

광학 자 또는 자석 자의 탄성 조합

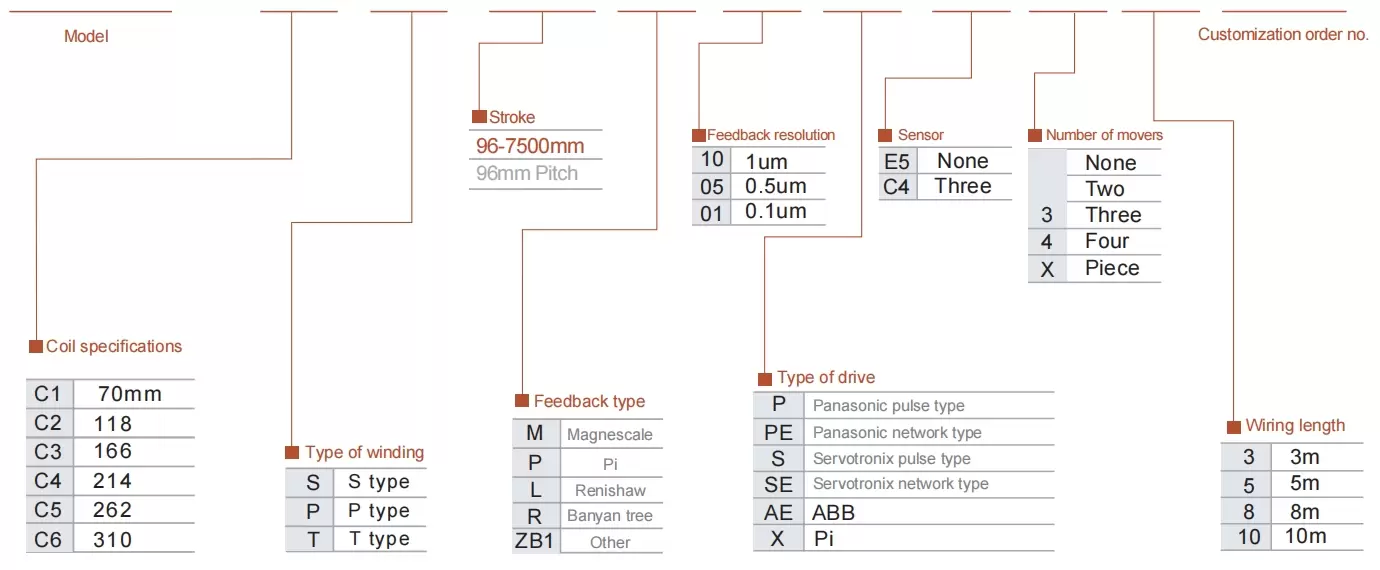

주문 방법

LPD20-C1-S-96-M-10-P-C4-1-3-0001

사양

예배 규칙서	와이어 서클 사양	P88-C3-S	P88-C6-P
투기	반복성(mm)	±0.003
	최대 탑재량(kg)	60	100
	최대 속도(mm/s)	2500
	연속 추력(N)	408	816
	최대 추력(N)	897	1795
	연속 전류(암페어)	3.3	6.8
	최대 전류(암)	10.5	21
	힘 상수(N/암)	123.6	120
	인덕턴스(mH)	73.4	37.8
	저항(옴)	12.6	6.3
	자기극 간 거리(mm)	24

센서 배치

지정된 사용 조건에서 제품을 사용할 경우 작동 수명은 10,000km입니다.

본 데이터 정보는 천장 역방향 설치 용도에는 적합하지 않습니다. 천장 역방향 설치를 원하시는 경우, 자세한 사항은 당사에 문의하십시오.

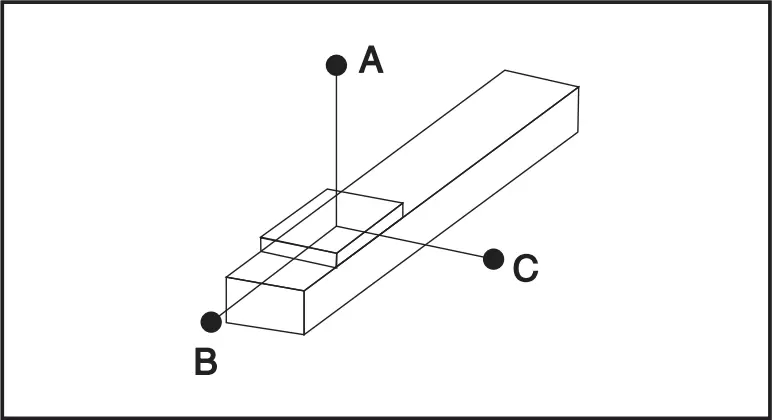

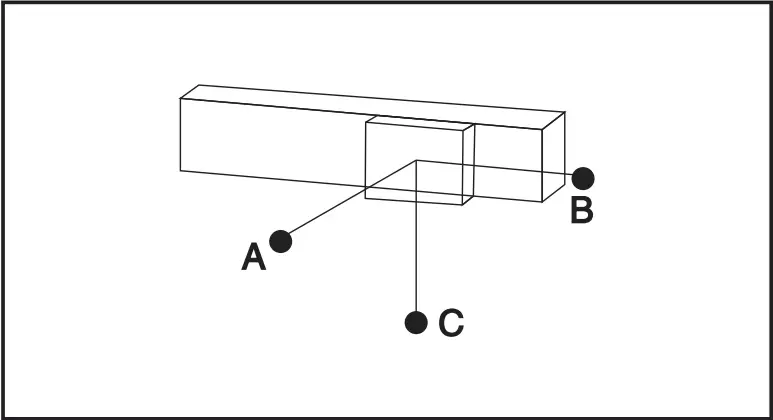

허용 가능한 돌출부

(단위: mm)

수평 설치		짐	에이	비	기음
짐	P88-C3-S	30kg	350	190	370
		40kg	300	120	280
		50kg	250	90	220
		60kg	200	80	180
	P88-C6-P	70kg	350	100	250
		80kg	180	90	220
		90kg	150	80	200
		100kg	100	50	150

(단위: mm)

벽면 설치		짐	에이	비	기음
짐	P88-C3-S	30kg	370	190	350
		40kg	280	120	300
		50kg	220	90	250
		60kg	180	80	200
	P88-C6-P	70kg	250	100	350
		80kg	220	90	180
		90kg	200	80	150
		100kg	150	50	100

정적 하중 모멘트

(단위: Nm)

나의	1355
국회의원	1355
씨	1210

*차트의 토크 값은 무게중심을 나타냅니다.

*제품을 지정된 사용 조건에서 사용할 경우 작동 수명은 10,000km입니다.

*본 데이터 정보는 천장 역방향 설치 용도에는 적용되지 않습니다. 천장 역방향 설치를 원하시는 경우 자세한 사항은 당사로 문의해 주십시오.

속도와 가속도의 관계

P88-C3-S

속도(m/s) 가속도(G) 하중(kg)	1m/s	1.5m/s	2m/s	2.5m/s
30	2.1	1.9	1.1	0.5
40	1.7	1.3	0.8	0.4
50	1.4	1.1	0.6	0.3
60	1.2	0.9	0.5	0.2
70	1.1	0.8	0.4	0.2

P88-C6-P

속도(m/s) 가속도(G) 하중(kg)	1m/s	1.5m/s	2m/s	2.5m/s
60	2.2	2	1.1	0.6
70	1.9	1.7	0.9	0.5
80	1.7	1.3	0.8	0.4
90	1.6	1.2	0.7	0.4
100	1.4	1.1	0.6	0.3

전동 액추에이터 사양 색인

사용 위치	구동 모드	모델 사양	모터 사양	본체의 너비(mm)	신체 높이(mm)	반복성(mm)	연속 추력(N)	최대 추력(N)	lrms(A)	최대 탑재량(kg)	최대 속도 (mm/s) *1
기준	선형 모터 로봇	LPD12	P40-C2-S	125	80	±0.003	80	176	3.3	20	2500
		LPD12	P40-C4-S	125	80	±0.003	160	352	3.3	25
		LPD14	P44-C3-S	135	84	±0.003	144	316	3.3	25
		LPD14	P44-C5-P	135	84	±0.003	240	528	6.8	50
		LPD16	P64-C3-S	155	87	±0.003	264	580	3.3	60
		LPD16	P64-C5-P	155	87	±0.003	440	1795	6.8	100
		LPD20	P88-C3-S	200	93	±0.003	408	897	3.3	60
		LPD20	P88-C6-P	200	93	±0.003	816	1795	6.8	100

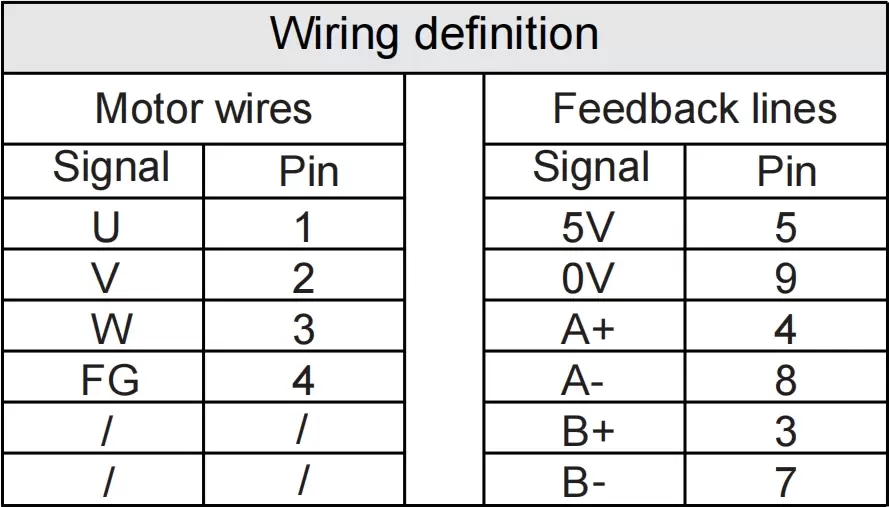

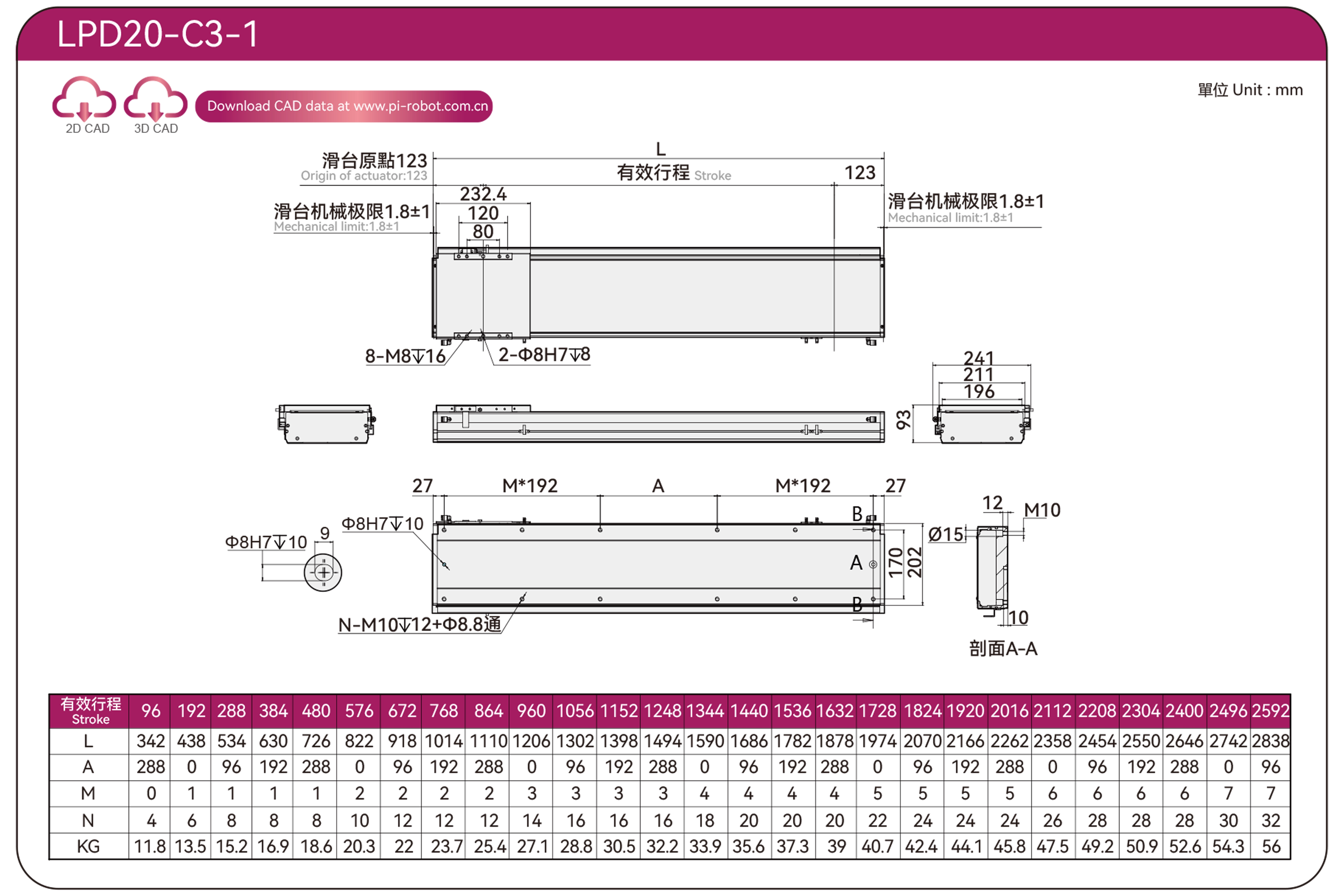

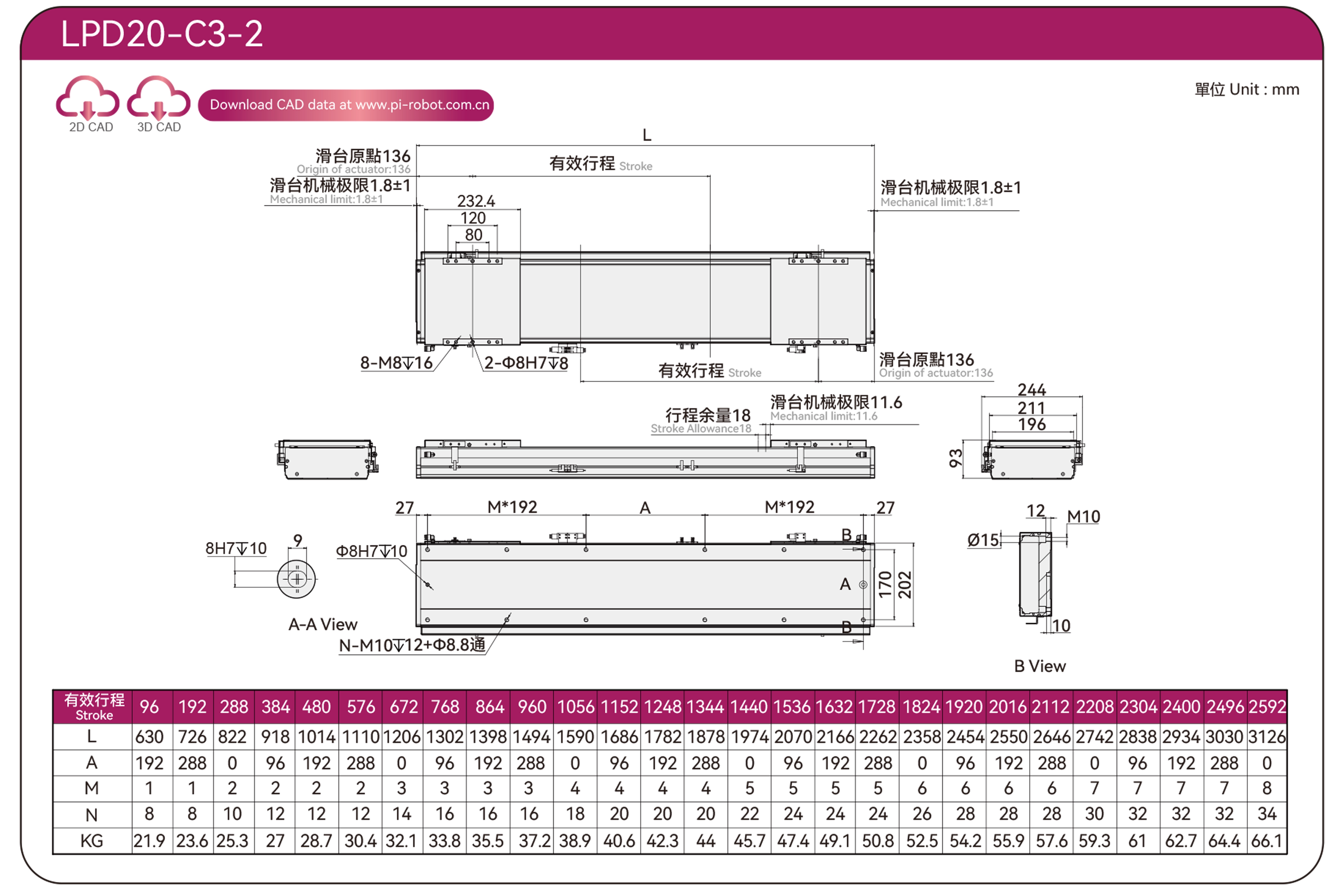

C3-1/C3-2

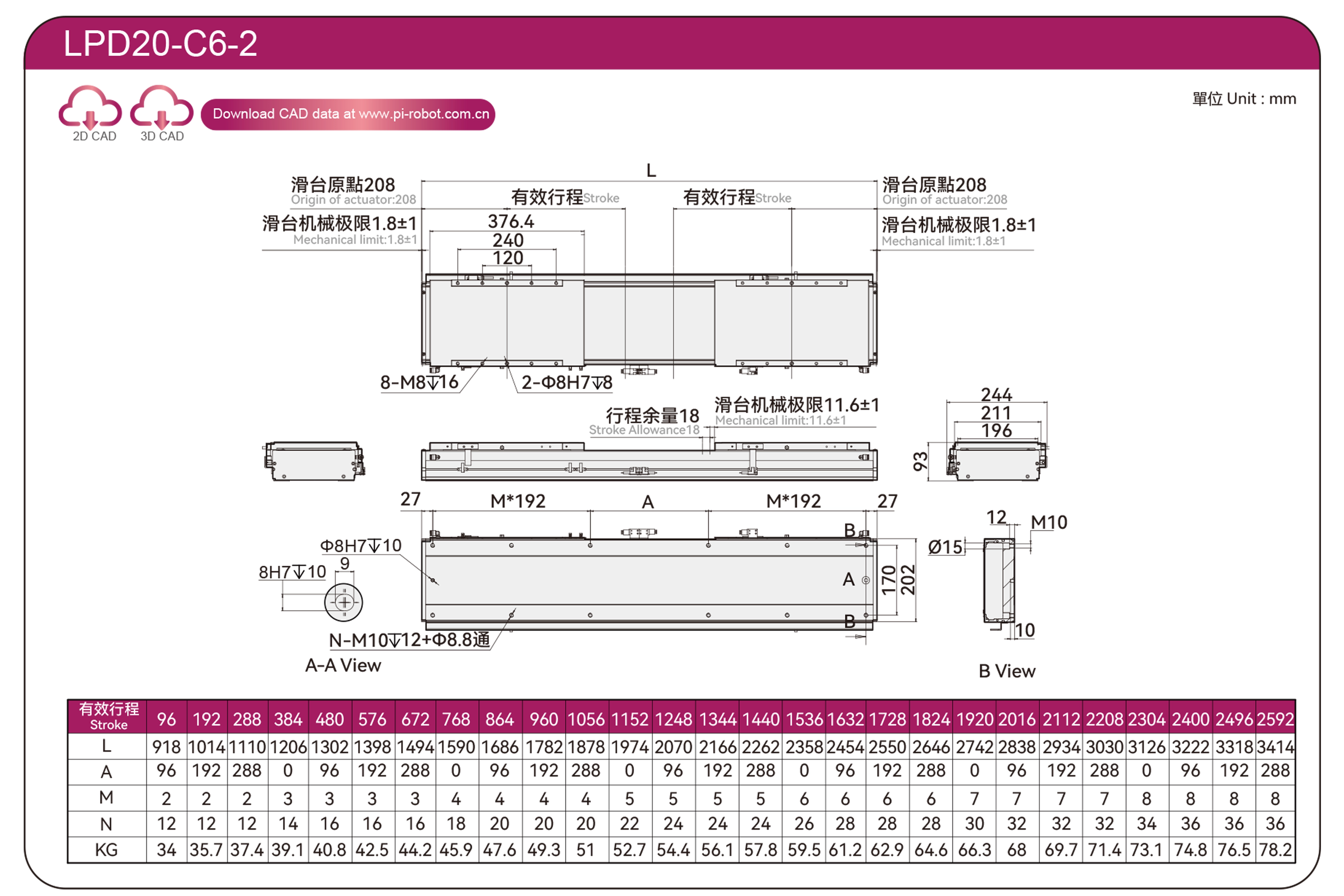

C6-1/C6-2
