현재 위치：집 > KKS 시리즈 > KKS60 > 직접 연결

가볍고 수명이 길다

본체 너비: 60-200mm

반복성: ±0.005/0.01mm

수평 하중: 150kg

수직 하중: 55kg

최대 속도: 250mm/s

이동 범위: 800-2600mm

모터 가속 및 감속 시간을 0.2 초로 설정하십시오.

표준 규격은 역회전 크레인 사용에는 적용할 수 없습니다. 특별한 요구 사항이 있으시면 전화 또는 온라인 메시지를 통해 문의해 주십시오.

배송 기간: 7-10일

PDF

3D 다운로드

카데나스3 다운로드

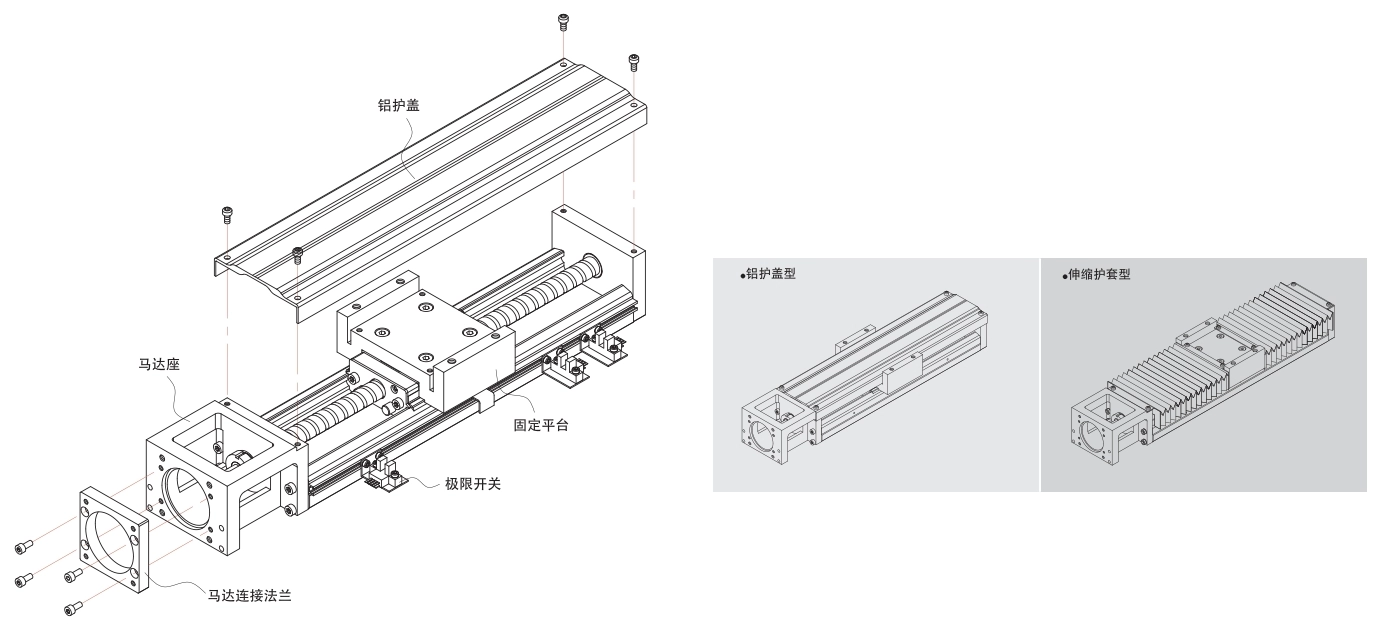

선택 사양 액세서리

알루미늄 커버 및 신축식 덮개: 이물질 및 불순물이 KKS 산업용 로봇에 유입되어 수명, 정확도 및 작동 부드러움에 영향을 미치는 것을 방지합니다.
모터 연결 플랜지: 다양한 유형의 모터를 KKS 산업용 로봇에 고정할 수 있습니다.
리미트 스위치: 슬라이더 위치 지정, 시작점 설정 및 슬라이더가 이동 거리를 초과하는 것을 방지하는 안전 장치를 제공합니다.

선택 사양 액세서리

선로 구성은 U자형 단면을 채택하고 유한 요소 해석 소프트웨어를 사용하여 부피와 강성 사이의 균형점을 달성하도록 설계되어 선로가 매우 견고하고, 소형이며, 경량입니다.

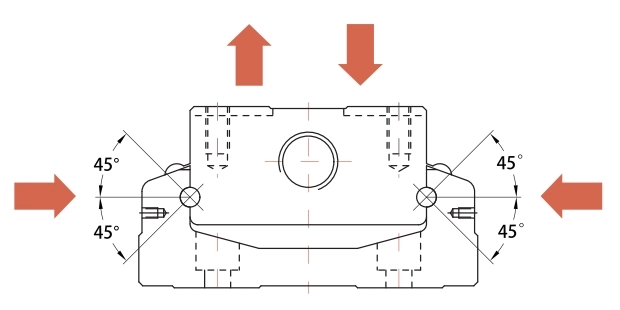

사방 동일 하중

트랙과 슬라이더 사이의 역류 방지 시스템은 볼과 볼 홈 사이의 접촉면에 45도 접촉각을 특징으로 하는 2열 괴테 톱니 설계를 채택했습니다. 이러한 설계 덕분에 KKS 산업용 로봇은 모든 방향에서 균등한 하중을 견딜 수 있습니다.

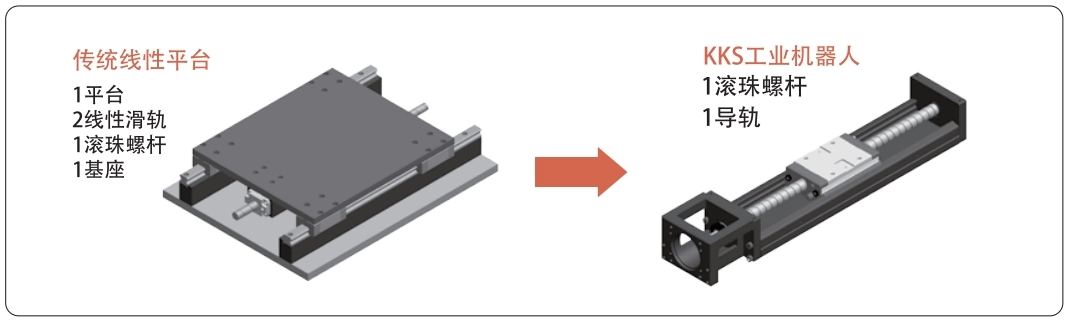

모듈화

KKS 산업용 로봇은 모듈식 설계를 통해 볼 스크류와 리니어 슬라이드를 통합하여 기존 구동 플랫폼의 단점인 가이드 및 구동 부품의 선택, 설치 및 교정, 부피 증가, 공간 제약 등의 문제를 해결합니다.
따라서 KKS 산업용 로봇은 빠른 선택 및 설치, 컴팩트한 크기, 높은 강성 등의 특징을 제공하여 고객의 공간 활용도와 시간을 크게 절감할 수 있습니다.

주문 방법

KKS 60 10 P E - 400 E A 2 E - FO C SO M

부하 사양

모델		볼 스크류				선형 가이드웨이
		공칭 외경 (mm)	나사 리드 (mm)	기본 동적 정격 하중(N)	기본 정적 정격 하중(N)	기본 동적 정격 하중(N)		기본 정적 정격 하중(N)		허용 정적 모멘트

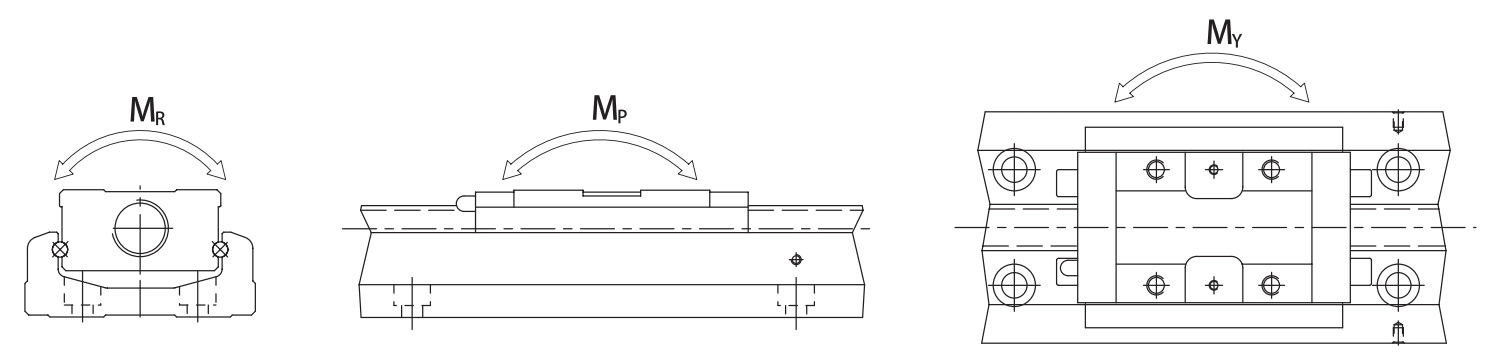

				기본 동적 정격 하중(N)	기본 정적 정격 하중(N)	기본 동적 정격 하중(N)		기본 정적 정격 하중(N)		피치 MP(Nm)				스윙 MY(Nm)				롤링 MR(Nm)
						에이	에스	에이	에스	A1	A2	S1	S2	A1	A2	S1	S2	A1	A2	S1	S2
KKS5002	정밀 등급	8	2	2136	3489	8007	-	12916	-	116	545	-	-	116	545	-	-	222	444	-	-
KKS5002	일반 수준	8	2	1813	2910	8007	-	12916	-	116	545	-	-	116	545	-	-	222	444	-	-
KKS5006	정밀 등급	8	6	2050	2913	8007	-	12916	-	116	545	-	-	116	545	-	-	116	545	-	-
KKS5006	일반 수준	8	6	1863	2619	8007	-	12916	-	116	545	-	-	116	545	-	-	116	545	-	-
KKS6005	정밀 등급	12	5	3744	6243	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
KKS6005	일반 수준	12	5	3377	5625	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
KKS6010	정밀 등급	12	10	2410	3743	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
KKS6010	일반 수준	12	10	2107	3234	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
KKS8610	정밀 등급	16	10	7144	12642	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694
KKS8610	일반 수준	16	10	6429	11387	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694
KKS8620	정밀 등급	16	20	4645	7655	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694
KKS8620	일반 수준	16	20	4175	6889	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694

전동 액추에이터 사양 색인

모델	트랙 길이	국소화 재현성		위치 정확도		걷기 평행선		최대 시동 토크(N·cm)
모델	트랙 길이	정밀 등급	일반 수준	정밀 등급	일반 수준	정밀 등급	일반 수준	정밀 등급	일반 수준
KKS50	150	±0.003	±0.01	0.02	-	0.01	-	4	2
	200
	250
	300
KKS60	150	±0.003	±0.01	0.02	-	0.01	-	15	7
	200
	300
	400
	500	±0.003	±0.01	0.025	-	0.015	-	15	7
	600	±0.003	±0.01	0.025	-	0.015	-	15	7
KKS86	340	±0.003	±0.01	0.025	-	0.015	-	15	10
	440
	540
	640
	740	±0.003	±0.01	0.03	-	0.02	-	17	10
	940	±0.003	±0.01	0.04	-	0.03	-	25	10

모델	볼 스크류 리드 (mm)	트랙 길이 L2 (mm)	속도(mm/초)
모델	볼 스크류 리드 (mm)	트랙 길이 L2 (mm)	정밀 등급	일반 수준
KKS50	02	150	270	270
		200	270	270
		250	270	270
		300	270	270
	06	150	270	270
		200	270	270
		250	270	270
		300	270	270
KKS60	05	150	550	390
		200	550	390
		300	550	390
		400	550	390
		500	550	390
		600	340	340
	10	150	1100	790
		200	1100	790
		300	1100	790
		400	1100	790
		500	1100	790
		600	670	670
KKS86	10	340	740	520
		440	740	520
		540	740	520
		640	740	520
		740	740	520
		940	610	430
	20	340	1480	1050
		440	1480	1050
		540	1480	1050
		640	1480	1050
		740	1480	1050
		940	1220	870

FO-BC/HO-BC
