가볍고 수명이 길다

본체 너비: 60-200mm

반복성: ±0.005/0.01mm

수평 하중: 150kg

수직 하중: 55kg

최대 속도: 250mm/s

이동 범위: 800-2600mm

모터 가속 및 감속 시간을 0.2 초로 설정하십시오.

표준 규격은 역회전 크레인 사용에는 적용할 수 없습니다. 특별한 요구 사항이 있으시면 전화 또는 온라인 메시지를 통해 문의해 주십시오.

배송 기간: 7-10일

PDF

3D 다운로드

카데나스3 다운로드

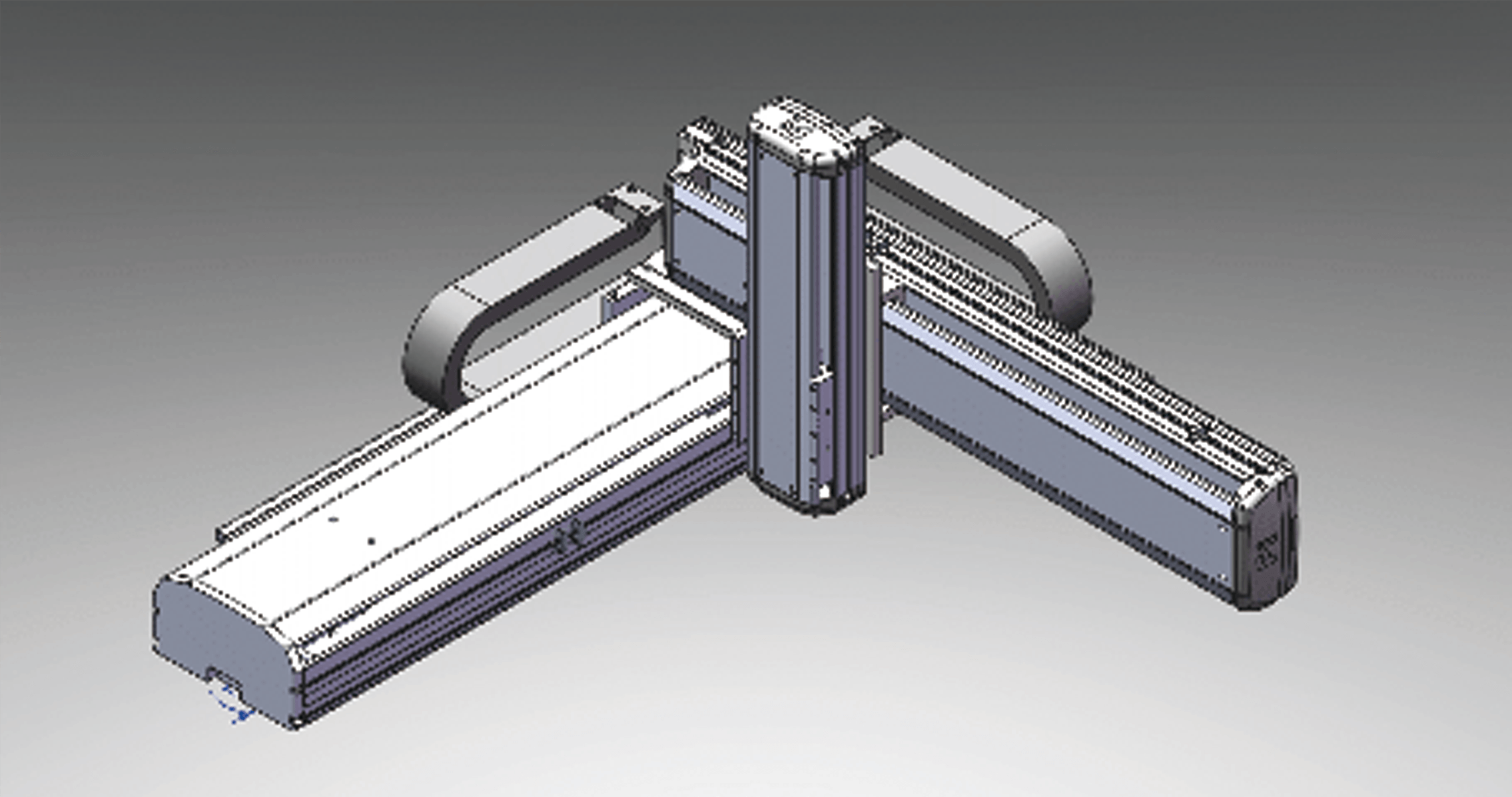

다축 조합 설명

다양한 단축 슬라이딩 테이블 조합을 통해 2축 및 3축 다축 수동 조작 로봇을 개발했습니다.
(1) 수직형 다단 로봇에 비해 가격이 저렴하고,
(2) 정교한 기계 설계로 높은 강성을 가진 직교 로봇을 구현하여 진동과 변형을 줄일 수 있으며,
(3) 단축 슬라이딩 테이블의 다양한 조합이 가능합니다.

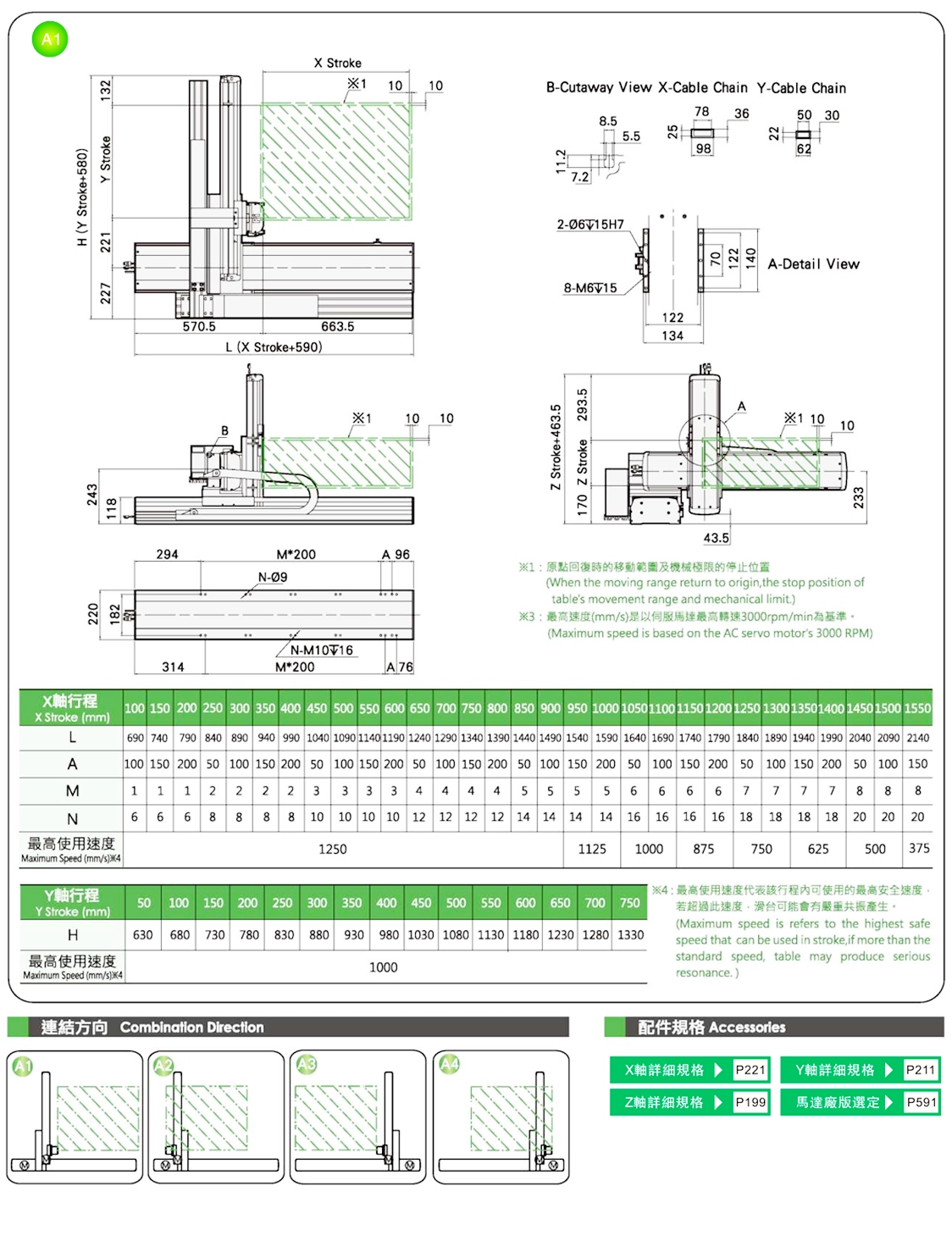

연결 방향

주문 방법

XYGH650-A 1-600-300-M-C-0001

부하 사양

목	X축	Y축
모델 유형	GRH5	GRH4
반복성(mm)	±0.01	±0.01
볼 스크류 리드(mm)	20	2
최대 속도(mm/s) ※1	1000	100
스트로크 50mm 피치(mm)	100-1050	50-650
AC 서보 모터 출력(와트)	400	200
환경	0~40°C, 습도 85% 미만

※2 최대 속도는 AC 서보 모터 3000RPM을 기준으로 합니다.

최대 탑재량

Y축 스트로크(mm)	50	150	250	350	450	550	650
Y 탑재량(kg)	24	20	17	15	13	11	9

*수평 설치만 가능

전동 액추에이터 사양 색인

사용 위치	구동 모드	사양	콤비네이션	축 번호	최대 속도(mm/s)			스트로크(mm)
사용 위치	구동 모드	사양	콤비네이션	축 번호	X축	Y축	Z축	X축	Y축	Z축
기준	볼 스크류	XYMH440-A	에이	2축	1000	1000	-	100~1050	50~550	-
		XYMH650-A			1000	1000	-	100~1050	50~650	-
		XYMH760-A			1000	1000	-	100~1250	50~650	-
		XYMH870-A			1250	1000	-	100~1550	50~750	-
		XYMH442-A		3축	800	800	500	100~1050	50~450	50~250
		XYMH653-A			1000	1000	500	100~1050	50~650	50~350
		XYMH764-A			1000	1000	500	100~1250	50~650	50~350
		XYMH876-A			1250	1000	500	100~1550	50~750	50~550
		XYMH760-G	G	2축	1000	1000	-	100~1250	200~850	-
		XYMH870-G		2축	1250	1000	-	100~1550	200~1050	-
		XYMH764-G		3축	1000	1000	500	100~1250	200~850	50~350
		XYMH876-G		3축	1250	1000	500	100~1550	200~1050	50~550
		XYMH650-P	피	2축	1000	-	500	100~1050	-	50~550
		XYMH760-P			1000	-	500	100~1250	-	50~650
		XYMH880-P			1250	-	250	100~1250	-	50~950
		XYMH764-P		3축	1000	500	500	100~1250	50-350	50~650
		XYMH886-P		3축	1250	500	250	100~1550	50~650	50~950
		XYMH530-F	에프	2축	1000	-	500	100~1050	-	50~350
		XYMH640-F			1000	-	500	100~1050	-	50~350
		XYMH760-F			1000	-	500	100~1250	-	50~550

XYMH440-A1
