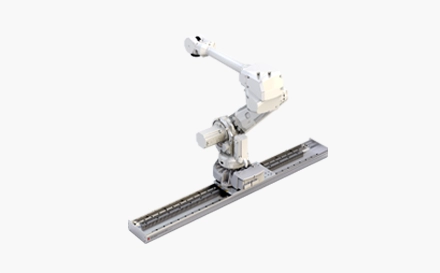

현재 위치：집 > 제품 > 로봇 7축 > ZRH 시리즈 > ZRH28 > A1

가볍고 긴 수명

본체 폭 : 280mm

반복성: ±0.08mm

수평 하중 : 350kg

수직 하중 : 155kg

최대 속도: 1785.67mm/s

이동 범위 : 7000mm

*최고 속도는 서보 모터의 최대 rpm(3000)을 기준으로 합니다.

PDF

3D 다운로드

카데나스3 다운로드

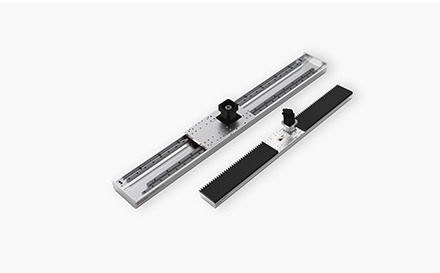

기어 랙 드라이브

기어 드라이브를 사용하기 때문에 장거리 이동 중에 스크류 드라이브가 없으며 스크류 권선 문제가 발생하지 않습니다. 전송 구조는 랙에 의해 선형으로 구동됩니다.

완벽한 스타일 - 많은 장점

스틸 벨트 보호 기능으로 이물질이 슬라이드 테이블에 직접 떨어지는 것을 방지할 수 있습니다. 슬라이드 테이블 내부의 최대 스트로크는 1500mm에 이릅니다. 다방향 모터의 설치 위치를 선택할 수 있으므로 기계 설계가 더욱 유연해집니다. 다양한 브랜드의 서보 모터와 함께 사용할 수 있습니다.

외부 오일 주입 설계 - 유지보수 용이

모든 시리즈는 커버를 제거할 필요 없이 외부에서 기름을 칠할 수 있습니다. 자체 윤활유 저장 시스템은 적절한 감속비 사양을 갖추고 다양한 하중과 속도에 따라 리드될 수 있습니다.

주문방법

ZRH28 - L 249 - 300 - A1 - R7 - P150 -C4 - 0001

사양

투기	반복정도(mm)		±0.08
	리드(mm)		35.71	24.99	12시 50분
	감속비		7	10	20
	최대 속도(mm/s) ※1		1785.67	1249.97	624.99
	최대 페이로드	수평(kg)	160	210	350
		수직(kg)	50	75	150
	정격 추력(N)		713	1018	2036년
	스트로크 피치(mm) ※2		100-6300mm/50피치
부분품	AC 서보 모터 전력(W)		1500W
	랙 계수(m)		3
	모터의 정격 속도(rmp)		3000
	홈 센서	밖의	EE-SX672(NPN)
		내장	EE-SX674(NPN)

센서 레이아웃

※가감속 값은 0.4초로 설정됩니다.

※제품 속도는 반올림된 Fetch 정수입니다.

허용되는 오버행

(단위 : mm)

수평 설치		에이	비	기음
기어 박스 비율 1:7 (1.78m/s)	80kg	3252	750	870
기어 박스 비율 1:7 (1.78m/s)	160kg	2482	619	632
기어 박스 비율 1:10 (1.25m/s)	105kg	1861년	435	484
기어 박스 비율 1:10 (1.25m/s)	210kg	1911년	756	819
기어 박스 비율 1:20 (0.62m/s)	175kg	1445	546	621
기어 박스 비율 1:20 (0.62m/s)	350kg	1000	395	421

(단위 : mm)

벽 설치		에이	비	기음
기어 박스 비율 1:7 (1.78m/s)	80kg	1450	1600	1600
기어 박스 비율 1:7 (1.78m/s)	160kg	700	750	800
기어 박스 비율 1:10 (1.25m/s)	105kg	1350	1320	1400
기어 박스 비율 1:10 (1.25m/s)	210kg	630	650	700
기어 박스 비율 1:20 (0.62m/s)	175kg	950	1150	1300
기어 박스 비율 1:20 (0.62m/s)	350kg	450	510	550

(단위 : mm)

수직 설치		에이	기음
기어 박스 비율 1:7 (1.78m/s)	25kg	4050	4150
기어 박스 비율 1:7 (1.78m/s)	50kg	1988년	2112
기어 박스 비율 1:10 (1.25m/s)	35kg	3600	3700
기어 박스 비율 1:10 (1.25m/s)	70kg	1800	1900
기어 박스 비율 1:20 (0.62m/s)	75kg	2300	2400
기어 박스 비율 1:20 (0.62m/s)	150kg	1110	1200

정적 하중 모멘트

(단위 : Nm)

나의	8249
국회의원	8249
씨	1 3847

*차트의 토크 값은 무게 중심을 나타냅니다.

*사용 수명은 제품을 지정된 조건에서 사용했을 때 10,000km입니다.

*데이터 정보는 천장 장착 반대 용도가 아닙니다. 천장형 역사용을 적용하려면 자세한 내용을 문의하세요.

전동 액추에이터의 사양 지수

사용 장소	구동 모드	모델 사양	모터 출력(w)	폭(mm)	반복정도(mm)	감소 비율	헬리컬 기어 크기(mm)			최대 가반하중(kg)		최대 속도 (mm/초) *1
사용 장소	구동 모드	모델 사양	모터 출력(w)	폭(mm)	반복정도(mm)	감소 비율	기준 치수	치아 수	선두	수평의	수직의	최대 속도 (mm/초) *1
기준	기어 뱅크	ZRH17	750W	±0.08	170	3	1.5	22	36.67	40	20	1833.29
		ZRH17	750W	±0.08	170	7	1.5	22	15.71	75	50	785.70
		ZRH22	1000W	±0.08	220	5	2	25	33.33	100	35	1666.63
						7	2	25	23.81	130	50	1190.45
						15	2	25	11.11	170	110	555.54
		ZRH28	1500W	±0.08	280	7	3	25	35.71	160	50	1785.67
						10	3	25	24.99	210	75	1249.97
						20	3	25	12시 50분	350	155	624.99
