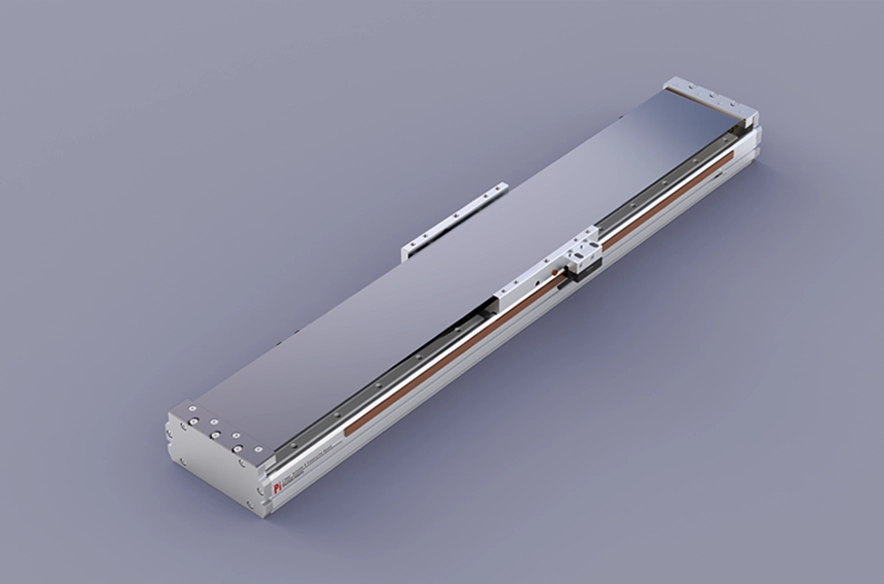

LPH 시리즈

명세서:

모터:

여행 mm:

96-2592mm(96mm 피치)

가볍고 수명이 길다

본체 너비: 135mm

반복성: ±0.003/0.01mm

P44-C3-S 적재량: 25kg

P44-C5-P 적재량: 50kg

최대 속도: 2500mm/s

이동 범위: 96-7500mm

PDF

3D 다운로드

카데나스3 다운로드

다수의 드라이버를 선정하고, 수입된 저소음 고정밀 슬라이드 레일을 사용합니다.

작동 중 소음을 효과적으로 줄이고, 작동의 부드러움, 수명 및 윤활 효율을 향상시킵니다. 고속, 저소음 및 저분진 배출이 요구되는 첨단 산업 분야에 적합합니다.

높은 강성 본체

일체형 알루미늄 압출 구조를 채택하고 원소 분석을 수행함으로써 최적의 강성 대 중량비 구조 설계를 얻었습니다.

자석판 특수 버클 디자인

장점: 이물질 유입을 방지하여 내부 부품 손상을 막아줍니다. 유지보수가 간편하고 수명이 길습니다!

광학 눈금자 판독 헤드

광학 자 또는 자석 자의 탄성 조합

주문 방법

LPH14- C1-S-96-M-10-P-C4-1-3-0001

사양

예배 규칙서	와이어 서클 사양	P44-C3-S	P44-C5-P
투기	반복성(mm)	±0.003
	최대 탑재량(kg)	25	50
	최대 속도(mm/s)	2500
	연속 추력(N)	144	240
	최대 추력(N)	316	528
	연속 전류(암페어)	3.3	6.8
	최대 전류(암)	10.5	21
	힘 상수(N/암)	43.6	35.3
	인덕턴스(mH)	30.8	12.7
	저항(옴)	5.8	2.4
	자기극 간 거리(mm)	24

센서 배치

※1 가속 및 감속 값은 0.2초로 설정되어 있습니다.

※2 스트로크가 600mm를 초과하면 볼스크류의 런아웃이 발생합니다. 이 경우 작업 속도를 낮추는 것이 좋습니다. 자세한 내용은 85페이지를 참조하십시오.

지정된 사용 조건에서 제품을 사용할 경우 작동 수명은 10,000km입니다.

본 데이터 정보는 천장 역방향 설치 용도에는 적합하지 않습니다. 천장 역방향 설치를 원하시는 경우, 자세한 사항은 당사에 문의하십시오.

허용 가능한 돌출부

(단위: mm)

수평 설치		짐	에이	비	기음
짐	P44-C3-S	10kg	500	350	450
		15kg	400	200	300
		20kg	300	110	260
		25kg	250	100	230
	P44-C5-P	20kg	300	150	320
		30kg	250	90	180
		40kg	200	70	130
		50kg	150	50	100

(단위: mm)

벽면 설치		짐	에이	비	기음
짐	P44-C3-S	10kg	450	350	500
		15kg	300	200	400
		20kg	260	110	300
		25kg	230	100	250
	P44-C5-P	20kg	320	150	300
		30kg	180	90	250
		40kg	130	70	200
		50kg	100	50	150

정적 하중 모멘트

(단위: Nm)

나의	660
국회의원	660
씨	550

*차트의 토크 값은 무게중심을 나타냅니다.

*제품을 지정된 사용 조건에서 사용할 경우 작동 수명은 10,000km입니다.

*본 데이터 정보는 천장 역방향 설치 용도에는 적용되지 않습니다. 천장 역방향 설치를 원하시는 경우 자세한 사항은 당사로 문의해 주십시오.

속도와 가속도의 관계

P44-C3-S

속도(m/s) 가속도(G) 하중(kg)	1m/s	1.5m/s	2m/s	2.5m/s	3m/s	3.5m/s
10	2.1	2.1	2.1	2.1	2.1	2
15	1.6	1.6	1.6	1.5	1.5	1.4
20	1.3	1.2	1.2	1.2	1.2	1.1
25	1.0	1.0	1.0	1.0	0.9	0.8

P44-C5-P

속도(m/s) 가속도(G) 하중(kg)	1m/s	1.5m/s	2m/s	2.5m/s	3m/s	3.5m/s
20	1.7	1.7	1.7	1.7	1.7	1.7
30	1.4	1.3	1.3	1.2	1.2	1.2
40	1	1	1	1	0.9	0.9
50	0.8	0.8	0.8	0.8	0.8	0.7

전동 액추에이터 사양 색인

사용 위치	구동 모드	모델 사양	모터 사양	본체의 너비(mm)	신체 높이(mm)	반복성(mm)	연속 추력(N)	최대 추력(N)	lrms(A)	최대 탑재량(kg)	최대 속도 (mm/s) *1
기준	선형 모터 로봇	LPH12	P40-C2-S	125	70	±0.003	80	176	3.3	20	2500
		LPH12	P40-C4-S	125	70	±0.003	160	352	3.3	25
		LPH14	P44-C3-S	135	70	±0.003	144	316	3.3	25
		LPH14	P44-C5-P	135	70	±0.003	240	528	6.8	50
		LPH16	P64-C3-S	155	75	±0.003	264	580	3.3	60
		LPH16	P64-C5-P	155	75	±0.003	440	1795	6.8	100
		LPH20	P88-C3-S	200	83	±0.003	408	897	3.3	60
		LPH20	P88-C6-P	200	83	±0.003	816	1795	6.8	100

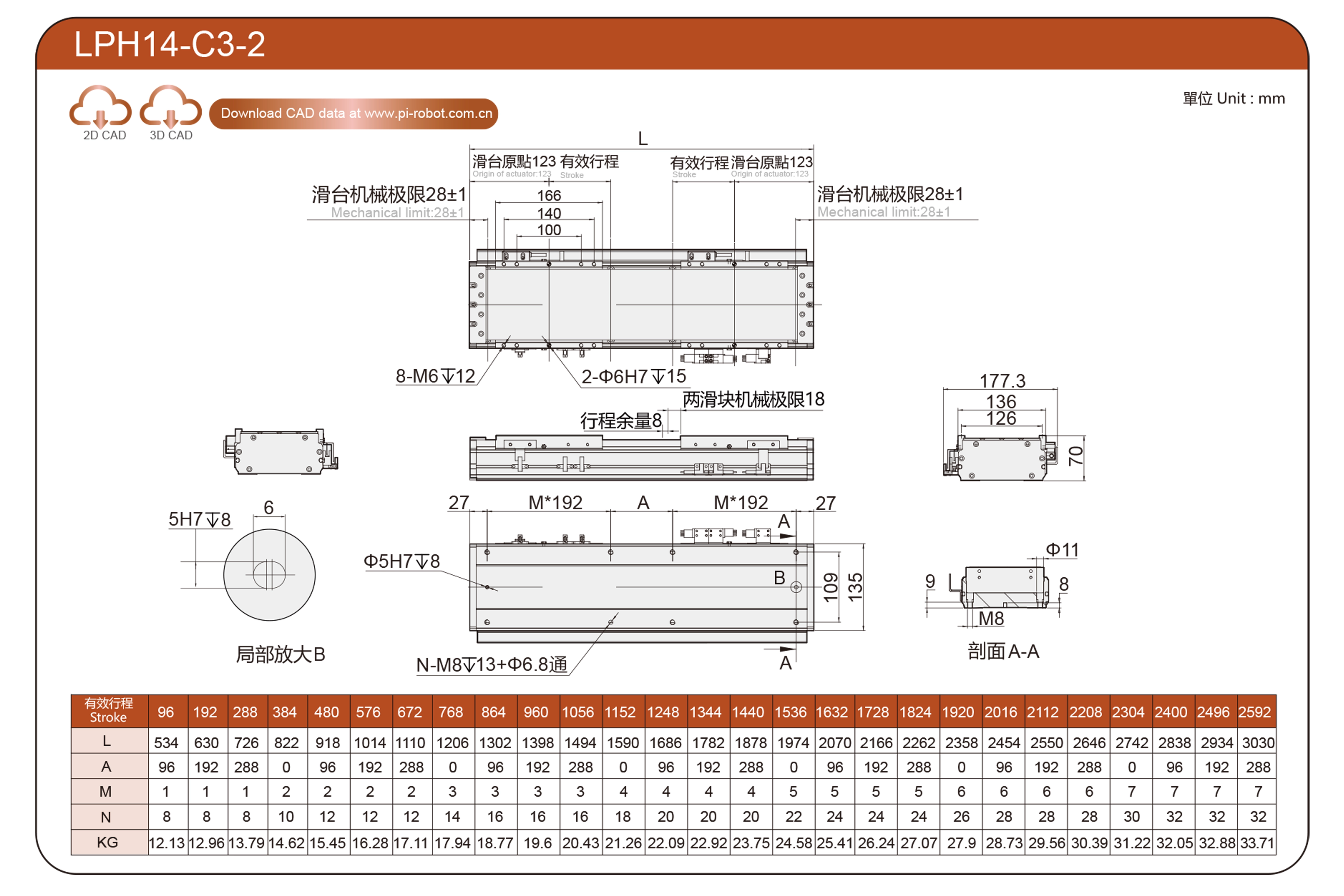

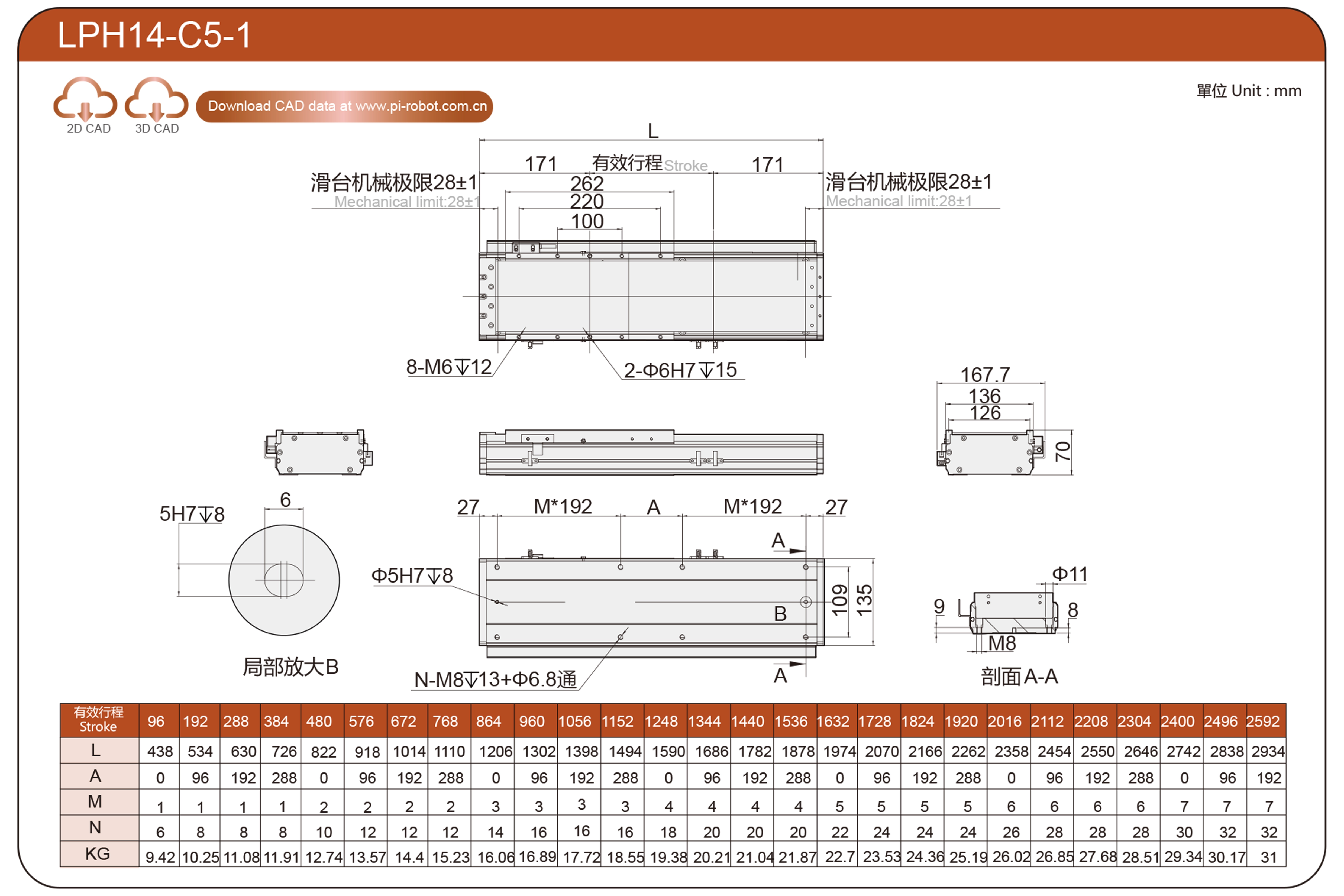

C3-1/C3-2

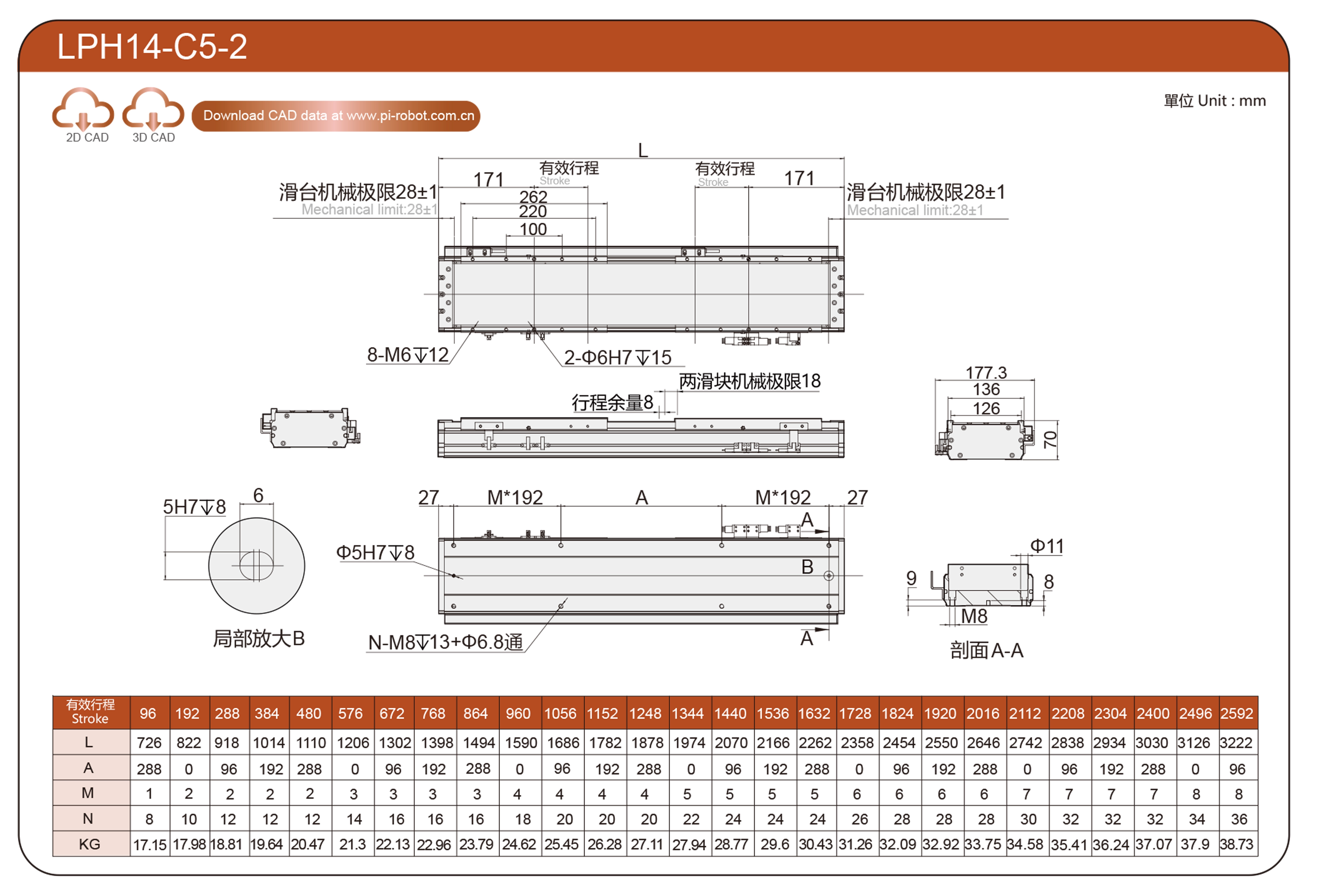

C5-1/C5-2
