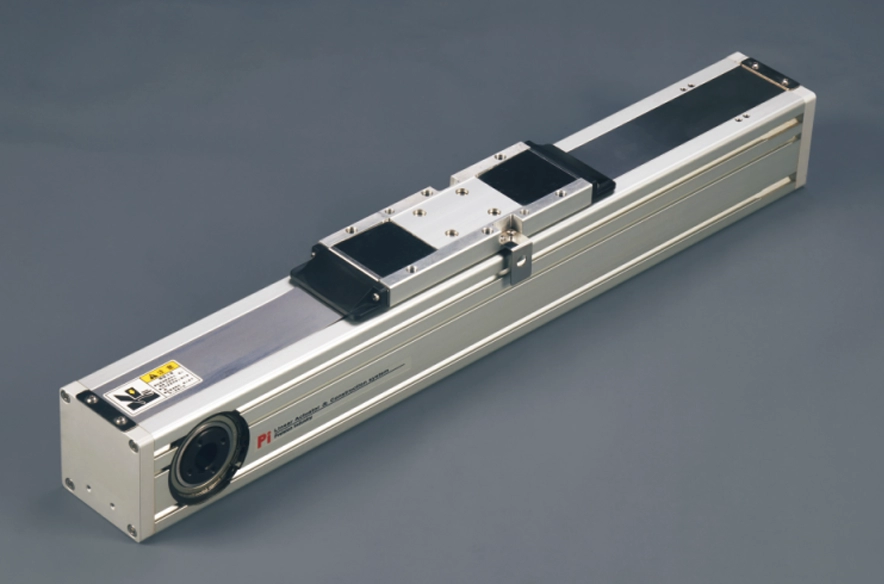

제품
반복성: ±0.1mm
수평 하중 : 60kg
리드 : 130mm
최대 속도: 2166mm/s
스트로크 피치: 100-5500mm
모터 가속 및 감속을 0.2 초로 설정합니다.
인버티드 크레인 사용에는 표준사양을 적용할 수 없습니다. 요구 사항이 있는 경우 전화로 문의하거나 온라인으로 메시지를 남겨주세요.
배달 시간: 7-10일
| 투기 | 반복정도(mm) | ±0.1 | ||||
| 리드(mm) | 130 | |||||
| 감속비 | 3:1 | 5:1 | 7:1 | 10:1 | ||
| 최대 속도(mm/s) | 2166 | 1300 | 928 | 650 | ||
| 최대 페이로드 | 수평(kg) | 30 | 45 | 55 | 60 | |
| 수직(kg) | 9 | 15 | 16 | 17 | ||
| 정격 추력(N) | 182 | 302 | 413 | 603 | ||
| 스트로크 피치(mm) | 100-5500mm/100mm 피치 | |||||
| 부분품 | AC 서보 모터 전력(W) | 400W | ||||
| 볼 폭(mm) | 25 | |||||
| 고강성 리니어가이드(mm) | W15XH13 | |||||
| 홈 센서 | 밖의 | EE-SX672(NPN) | ||||
| 수평 설치 | 에이 | 비 | 기음 | |
| 3 ∶ 1 | 10kg | 950 | 250 | 42 |
| 20kg | 420 | 105 | 18 | |
| 30kg | 250 | 55 | 10 | |
| 5∶1 | 25kg | 950 | 140 | 24 |
| 35kg | 625 | 90 | 15 | |
| 45kg | 450 | 55 | 10 | |
| 7∶1 | 28kg | 1300 | 145 | 25 |
| 40kg | 850 | 90 | 15 | |
| 55kg | 550 | 50 | 10 | |
| 10∶1 | 30kg | 1850년 | 145 | 25 |
| 45kg | 1250 | 90 | 15 | |
| 60kg | 800 | 50 | 10 | |
| 벽 설치 | 에이 | 비 | 기음 | |
| 3 ∶ 1 | 10kg | 42 | 250 | 950 |
| 20kg | 19 | 110 | 450 | |
| 30kg | 10 | 60 | 260 | |
| 5∶1 | 25kg | 25 | 140 | 950 |
| 35kg | 15 | 90 | 600 | |
| 45kg | 10 | 60 | 450 | |
| 7∶1 | 28kg | 25 | 145 | 1300 |
| 40kg | 15 | 90 | 850 | |
| 55kg | 10 | 60 | 550 | |
| 10∶1 | 30kg | 25 | 140 | 1950년 |
| 45kg | 15 | 90 | 1550 | |
| 60kg | 10 | 60 | 800 | |
| 수직 설치 | 에이 | 기음 | |
| 3 ∶ 1 | 3kg | 900 | 900 |
| 6kg | 450 | 450 | |
| 9kg | 300 | 300 | |
| 5∶1 | 5kg | 900 | 900 |
| 10kg | 450 | 450 | |
| 15kg | 300 | 300 | |
| 7∶1 | 6kg | 900 | 900 |
| 12kg | 450 | 450 | |
| 16kg | 300 | 300 | |
| 10∶1 | 6kg | 900 | 900 |
| 13kg | 450 | 450 | |
| 17kg | 330 | 330 | |
| 나의 | 337.9 |
| 국회의원 | 337.9 |
| 씨 | 58.6 |
| 사용 장소 | 구동 모드 | 모델 사양 | 감속기 메커니즘 | 모터 출력 (w) | 폭(mm) | 반복성 (mm) | 벨트 사양 | 최대 가반하중(kg) | 최대 속도 (mm/초) *1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 벨트 폭(mm) | 리드(mm) | 수평의 | 수직의 | ||||||||
| 기준 | 타이밍 벨트 | MKR40 | 예 | 100W | 40 | ±0.1 | 15 | 90 | 8 | 2 | 4500 |
| MKR65 | 예 | 400W | 65 | ±0.1 | 30 | 130 | 60 | 17 | 5000 | ||
| MKR80 | 예 | 750W | 80 | ±0.1 | 35 | 200 | 100 | 24 | 5000 | ||
| MKR110 | 예 | 750W/1000 | 110 | ±0.1 | 50 | 280 | 200 | 50 | 5000 | ||
| OBB65 | 예 | 400W | 65 | ±0.1 | 30 | 110 | 25 | 6 | 5000 | ||
