표준 볼 스크류 액츄에이터와 기타 선형 드라이브 비교: 주요 차이점 설명

Date: Dec 18 2025

선형 모션 시스템은 현대 자동화의 중추입니다. 반도체 제조 및 전자 조립부터 의료 장비 및 산업 테스트에 이르기까지 기계는 선형 드라이브를 사용하여 정확하고 반복 가능한 움직임을 제공합니다. 그러나 모든 선형 드라이브 기술이 동일하게 만들어지는 것은 아닙니다. 각각은 위치 정확도, 부하 용량, 속도 및 장기 안정성에 영향을 미치는 뚜렷한 장점과 한계를 가지고 있습니다.

가장 일반적으로 사용되는 솔루션 중에는 표준 볼 스크류 액추에이터, 벨트 구동 액추에이터, 선형 모터 및 랙 앤 피니언 시스템이 있습니다. 이러한 기술 간의 차이점을 이해하면 엔지니어는 각 응용 분야에 가장 적합한 솔루션을 선택하는 데 도움이 됩니다.

Ruan은 2003년 창립 이래 정밀 모션 기술에 주력해 왔습니다. Pi 브랜드로 이 회사는 정밀 포지셔닝 슬라이드 테이블, XY 선형 모듈, 전기 실린더, 직각 좌표 모듈, 선형 모터 모듈, 내장 슬라이드 테이블, 산업용 로봇 암 및 변속기 부품을 설계 및 제조합니다. 이 포트폴리오 내에서 표준 볼 스크류 액츄에이터는 높은 정확도와 안정적인 위치 지정이 필요한 응용 분야를 위한 핵심 솔루션으로 남아 있습니다.

이 기사에서는 표준 볼 스크류 액추에이터를 다른 일반적인 선형 구동 기술과 비교하고 주요 차이점을 설명합니다.

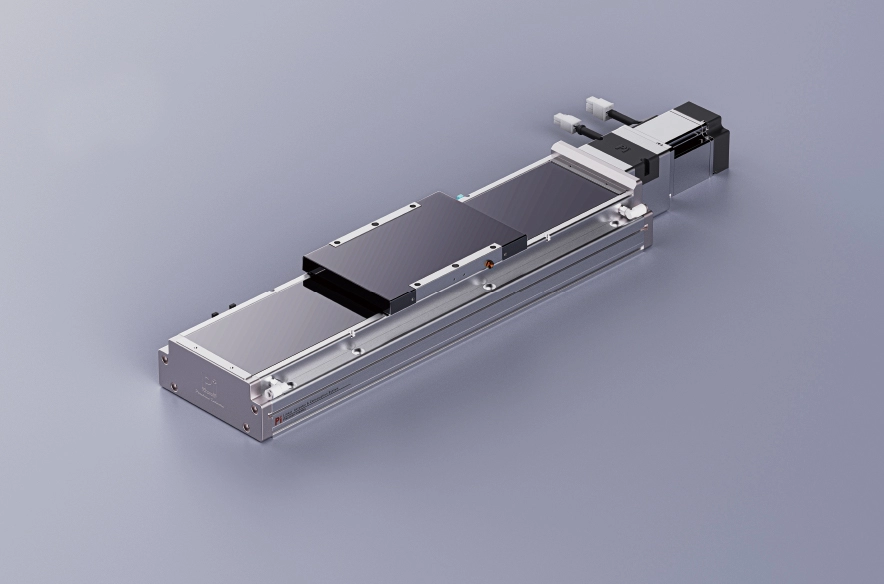

1. 표준 볼 스크류 액츄에이터: 정밀 모션을 위한 기준선

표준 볼 스크류 액추에이터는 롤링 접촉 메커니즘을 통해 회전 운동을 선형 운동으로 변환합니다. 강철 볼은 나사와 너트 사이를 순환하여 슬라이딩 시스템에 비해 마찰을 크게 줄입니다.

주요 특징

• 높은 위치 정확도 및 반복성

• 강력한 축 강성과 하중 용량

• 예측 가능한 기계적 반응

• 서보 제어와의 호환성이 뛰어남

• 성숙하고 널리 채택된 산업 디자인

이러한 균형으로 인해 볼 스크류 액추에이터는 선형 드라이브 솔루션을 비교할 때 벤치마크로 자주 사용됩니다.

2. 볼 스크류 액츄에이터와 벨트 구동 리니어 액츄에이터

벨트 구동 액추에이터

벨트 구동 시스템은 타이밍 벨트와 풀리를 사용하여 선형 동작을 생성합니다. 긴 스트로크 길이와 고속이 필요한 응용 분야에 일반적으로 사용됩니다.

강점

• 높은 이동 속도

• 긴 스트로크 성능

• 경량 이동 부품

제한사항

• 낮은 위치 정확도

• 하중에 따른 강성 감소

• 벨트의 탄성은 반복성에 영향을 미칠 수 있습니다.

• 시간이 지남에 따라 마모되면 정확도에 영향을 미칩니다

주요 차이점

볼 스크류 액추에이터는 뛰어난 정확성과 강성을 제공하므로 정밀 위치 지정 작업에 더 적합합니다. 반면, 벨트 구동식 액추에이터는 정확도 요구 사항이 덜 엄격한 고속 운송용으로 선택되는 경우가 많습니다.

일반적인 사용 사례

• 볼 스크류: 검사 플랫폼, 정밀 조립, 의료 장비

• 벨트 구동: 자재 이송, 포장, 장거리 이동

3. 볼 스크류 액츄에이터와 리니어 모터

선형 모터

선형 모터는 기계적인 전달 구성 요소 없이 직접 모션을 생성합니다. 그들은 매우 빠른 속도와 가속력으로 유명합니다.

강점

• 기계적 접촉 없음

• 매우 빠른 속도와 가속도

• 뛰어난 동적 응답

제한사항

• 시스템 복잡성 증가

• 더 큰 제어 및 냉각 요구 사항

• 환경 조건에 대한 민감도

• 전원이 꺼지면 고유한 유지력이 낮아집니다.

주요 차이점

표준 볼 스크류 액추에이터는 더 높은 하중 유지 기능과 간단한 기계적 통합을 제공합니다. 선형 모터는 초고속 응용 분야에 탁월하지만 강성, 유지 안정성 또는 환경적 견고성이 필요한 경우에는 이상적이지 않을 수 있습니다.

일반적인 사용 사례

• 볼 스크류: 정밀 포지셔닝, 수직 축, 하중 지지 시스템

• 선형 모터: 고속 스캐닝, 초고속 픽 앤 플레이스

4. 볼 스크류 액츄에이터와 랙 앤 피니언 시스템

랙 앤 피니언 드라이브

랙 앤 피니언 시스템은 기어를 사용하여 회전 운동을 선형 운동으로 변환합니다. 장거리 여행과 무거운 짐을 실을 때 자주 사용됩니다.

강점

• 긴 스트로크 용도에 적합

• 큰 하중을 처리할 수 있음

• 간단한 기계적 개념

제한사항

• 낮은 위치 정확도

• 기어 백래시는 반복성에 영향을 미칩니다.

• 시간이 지남에 따른 소음 및 마모

주요 차이점

볼 스크류 액추에이터는 더 높은 정확도와 더 부드러운 모션을 제공하는 반면, 랙 앤 피니언 시스템은 일반적으로 정밀도가 부차적인 중부하 작업용으로 선택됩니다.

일반적인 사용 사례

• 볼스크류: CNC 보조축, 정밀 자동화

• 랙 앤 피니언: 갠트리 시스템, 대형 기계 이동

5. 정확도 및 반복성 비교

포지셔닝 정확도와 반복성은 반도체, PCB, 의료 제조와 같은 산업에서 매우 중요합니다.

• 볼스크류 액츄에이터 : 높은 정확도, 낮은 백래시, 우수한 반복성

• 벨트 드라이브 : 보통 정도의 정확도, 벨트 탄성의 영향을 받음

• 선형 모터 : 제어 및 피드백 시스템에 따라 매우 높은 정확도

• 랙 앤 피니언 : 기어 간극의 영향을 받아 보통에서 낮은 정확도까지

반복 가능한 위치 지정이 제품 품질에 직접적인 영향을 미치는 응용 분야의 경우 볼 스크류 액추에이터가 여전히 선호되는 선택입니다.

6. 내하중 및 강성

부하 처리 기능은 또 다른 중요한 차별화 요소입니다.

• 볼스크류 액츄에이터 : 컴팩트한 구조로 강력한 축방향 부하용량

• 벨트 드라이브 : 벨트 장력으로 인해 부하 용량이 제한됨

• 리니어 모터 : 부하 용량은 모터 크기 및 자력에 따라 다름

• 랙앤피니언 : 매우 무거운 하중에 적합하지만 정밀도가 떨어짐

볼 스크류 액추에이터는 부하 용량과 정밀도 사이의 균형을 유지하므로 산업 자동화에 널리 사용됩니다.

7. 유지보수 및 장기 안정성

기계적 마모는 모든 선형 드라이브 시스템에 다르게 영향을 미칩니다.

• 볼 스크류 액츄에이터 : 구름 접촉으로 마모가 줄어듭니다. 예측 가능한 유지 관리

• 벨트 드라이브 : 벨트가 늘어나서 주기적인 교체가 필요함

• 선형 모터 : 기계 부품 수가 적지만 세심한 열 및 제어 관리가 필요함

• 랙 앤 피니언 : 기어 마모가 백래시 및 소음에 영향을 미침

적절한 윤활 및 정렬을 통해 볼 스크류 액추에이터는 긴 서비스 주기 동안 안정적인 성능을 유지합니다.

8. 통합 및 시스템 설계 고려 사항

시스템 설계 관점에서 표준 볼 스크류 액추에이터는 다음을 제공합니다.

• 간단한 기계적 통합

• 일반적인 서보 및 스테퍼 모터와의 호환성

• 시운전 중 예측 가능한 동작

• 표준 크기 및 구성의 폭넓은 가용성

이는 기계 설계를 단순화하고 개발 시간을 단축합니다.

Ruan이 계속해서 볼스크류 기술에 의존하는 이유

20년 이상의 경험을 바탕으로 Ruan은 산업 자동화에서 안정적이고 신뢰할 수 있는 모션의 중요성을 이해하고 있습니다. Pi 제품 포트폴리오에는 선형 모터 모듈 및 기타 고급 솔루션이 포함되어 있지만 표준 볼 스크류 액추에이터는 여러 산업 분야에서 입증된 성능으로 인해 여전히 핵심 제품으로 남아 있습니다.

Ruan은 정밀 제조, 구조적 강성 및 응용 중심 설계에 중점을 두어 고정밀 포지셔닝에 대한 실제 요구 사항을 충족하는 볼 스크류 액추에이터 솔루션을 제공합니다.

결론

각 선형 드라이브 기술은 산업 자동화 분야에서 그 자리를 차지하고 있습니다. 벨트 드라이브는 속도와 장거리 이동이 뛰어나고 선형 모터는 초동적 모션을 지배하며 랙 앤 피니언 시스템은 고강도 이동을 처리합니다. 그러나 정확성, 반복성, 강성 및 장기 안정성이 필요한 경우 표준 볼 스크류 액추에이터는 계속해서 신뢰할 수 있는 솔루션입니다.

반도체, 전자, 의료 및 자동화 시스템과 같은 정밀 제조 환경의 경우 표준 볼 스크류 액추에이터는 선형 모션에 대한 균형 있고 안정적인 접근 방식을 제공합니다. 수십 년간의 엔지니어링 경험을 바탕으로 Ruan은 정확성과 일관성을 위해 설계된 모션 솔루션을 통해 이러한 산업을 지속적으로 지원하고 있습니다.
