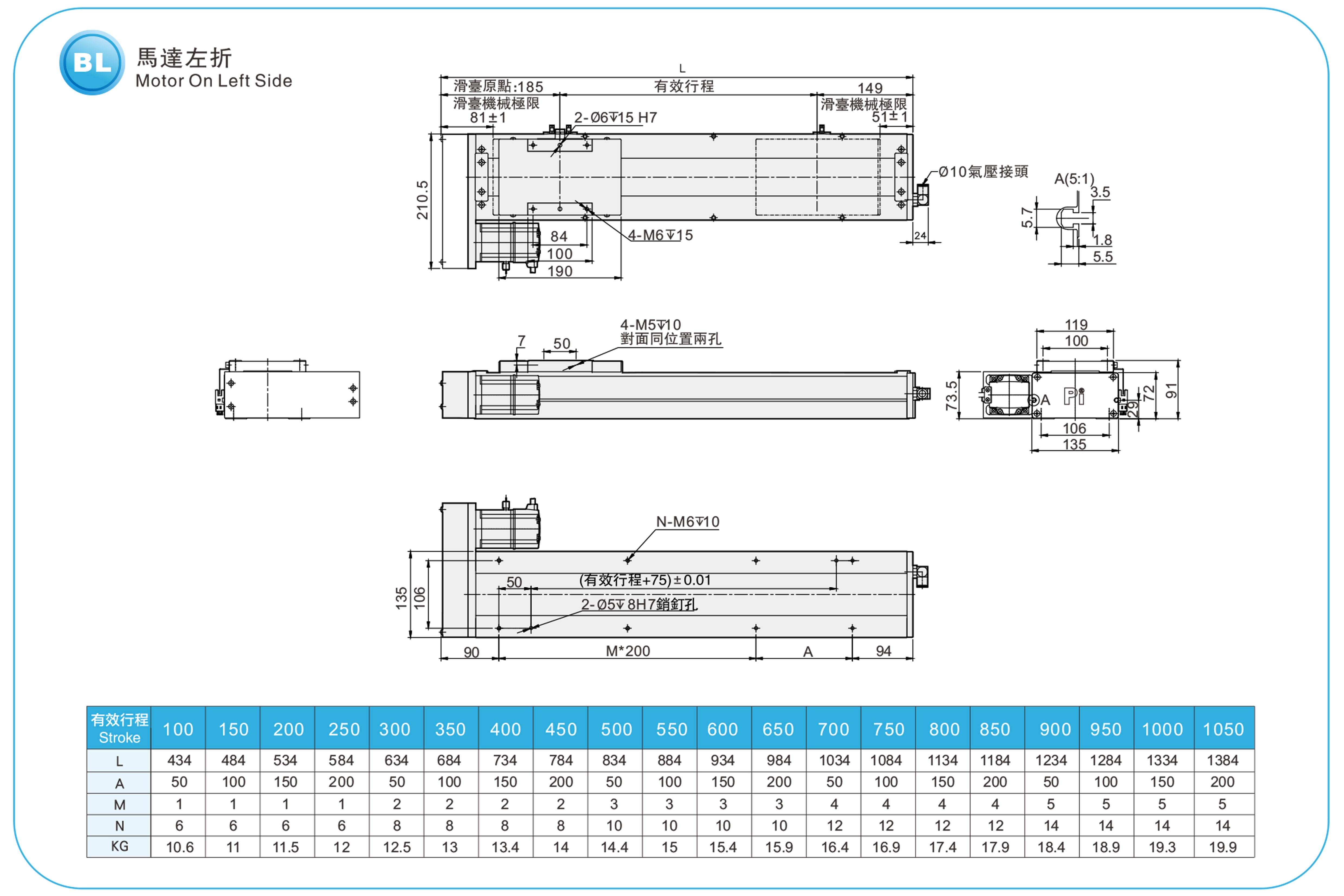

현재 위치：집 > 제품 > 클린룸형 액추에이터 > RMD 시리즈 > RMD14 > 왼쪽 접기

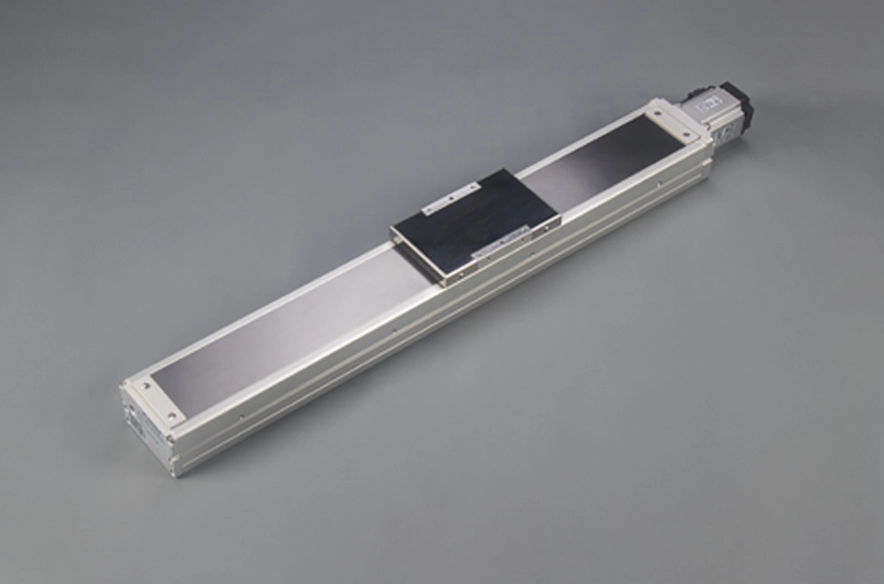

가볍고 수명이 길다

반복성: ±0.01mm

수평 하중: 110kg

수직 하중: 33kg

최대 속도: 1600mm/s

스트로크 피치: 100-1050mm

모터 가속 및 감속 시간을 0.2 초로 설정하십시오.

표준 규격은 역회전 크레인 사용에는 적용할 수 없습니다. 특별한 요구 사항이 있으시면 전화 또는 온라인 메시지를 통해 문의해 주십시오.

배송 기간: 7-10일

PDF

3D 다운로드

카데나스3 다운로드

다양한 슬라이드 시트 스타일

본체와 슬라이드가 일체형으로 제작되어 강성 부족 문제를 개선하고 폭을 줄여 장비 설치 공간을 최소화합니다. 업계 유일의 특허받은 연료 노즐 설계로 슬라이드에 단일 연료 노즐을 사용하여 오일을 주입합니다. 이를 통해 오일 주입과 동시에 너트 및 여러 슬라이더 세트를 정비할 수 있어 더욱 편리하고 시간을 절약할 수 있습니다. 연료 노즐의 설치 방향은 고객의 요구에 따라 선택 가능합니다.

고강성 본체/고강성 상부 커버

고강성 본체: 일체형 알루미늄 압출 구조의 활용을 검토하고 요소 해석을 통해 최적의 강성 대 중량비 구조 설계를 구현했습니다. 꼬임 방지 상부 커버: 특수 꼬임 방지 설계로 장거리 주행 시에도 상부 커버가 쉽게 뒤틀리거나 변형되지 않습니다.

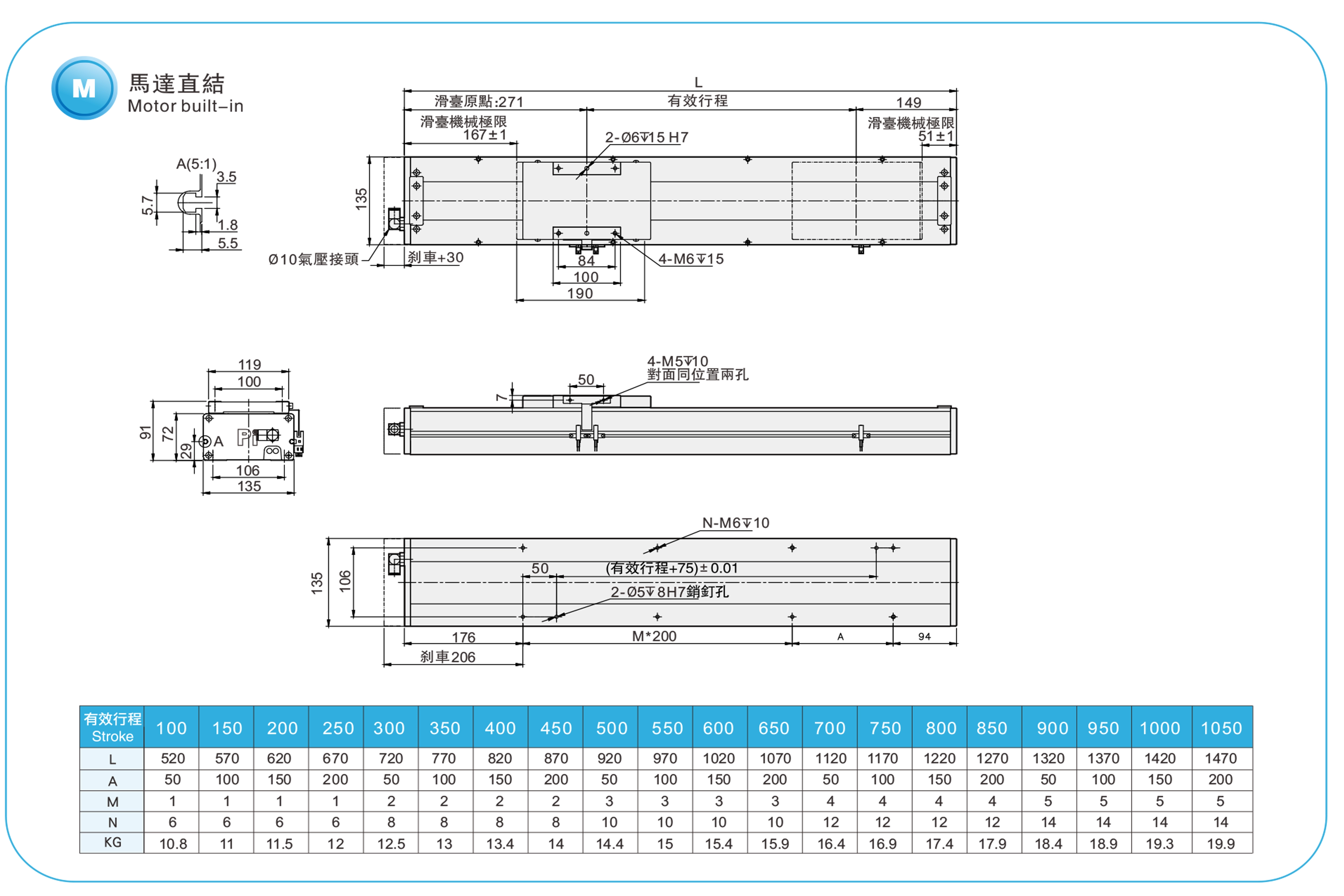

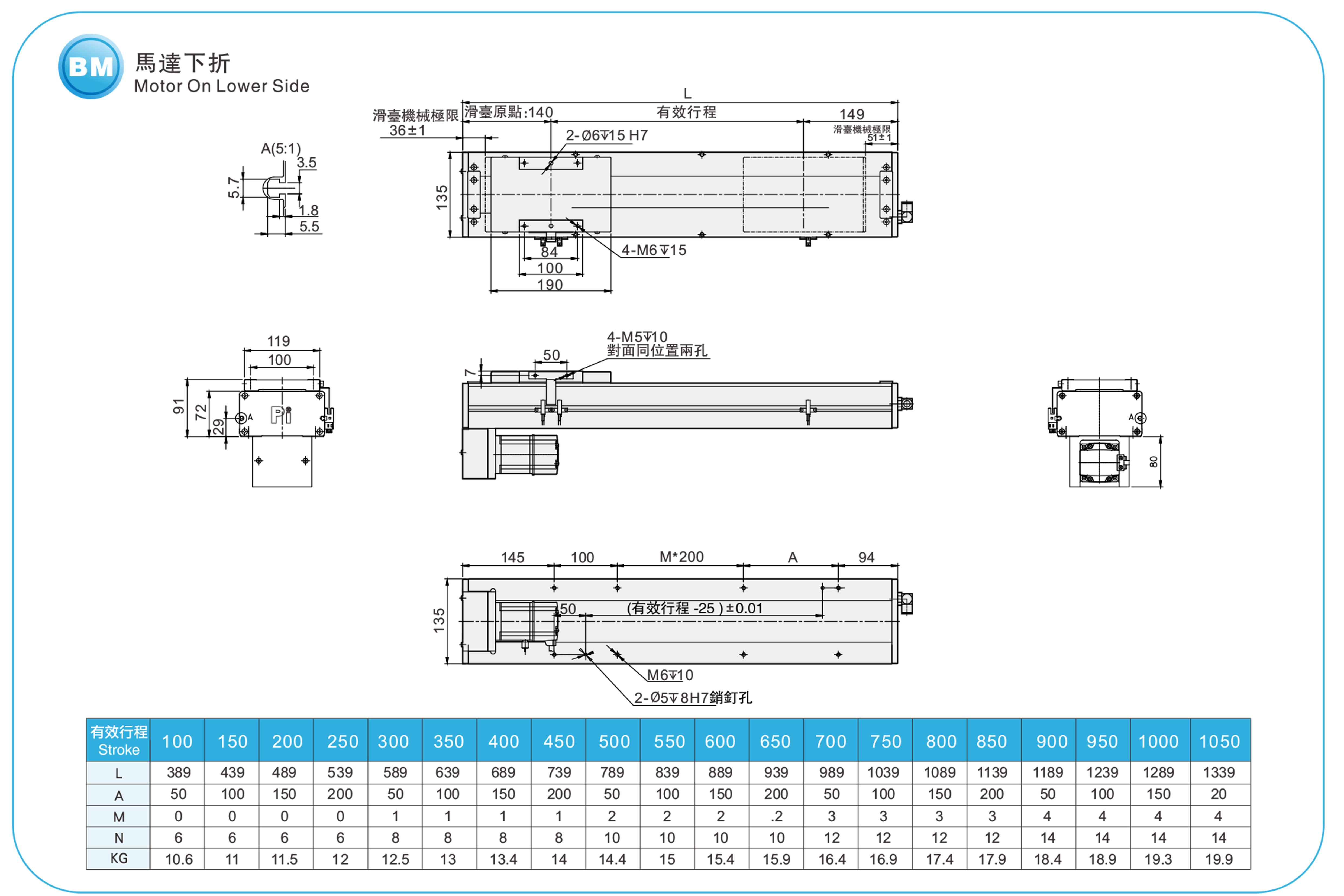

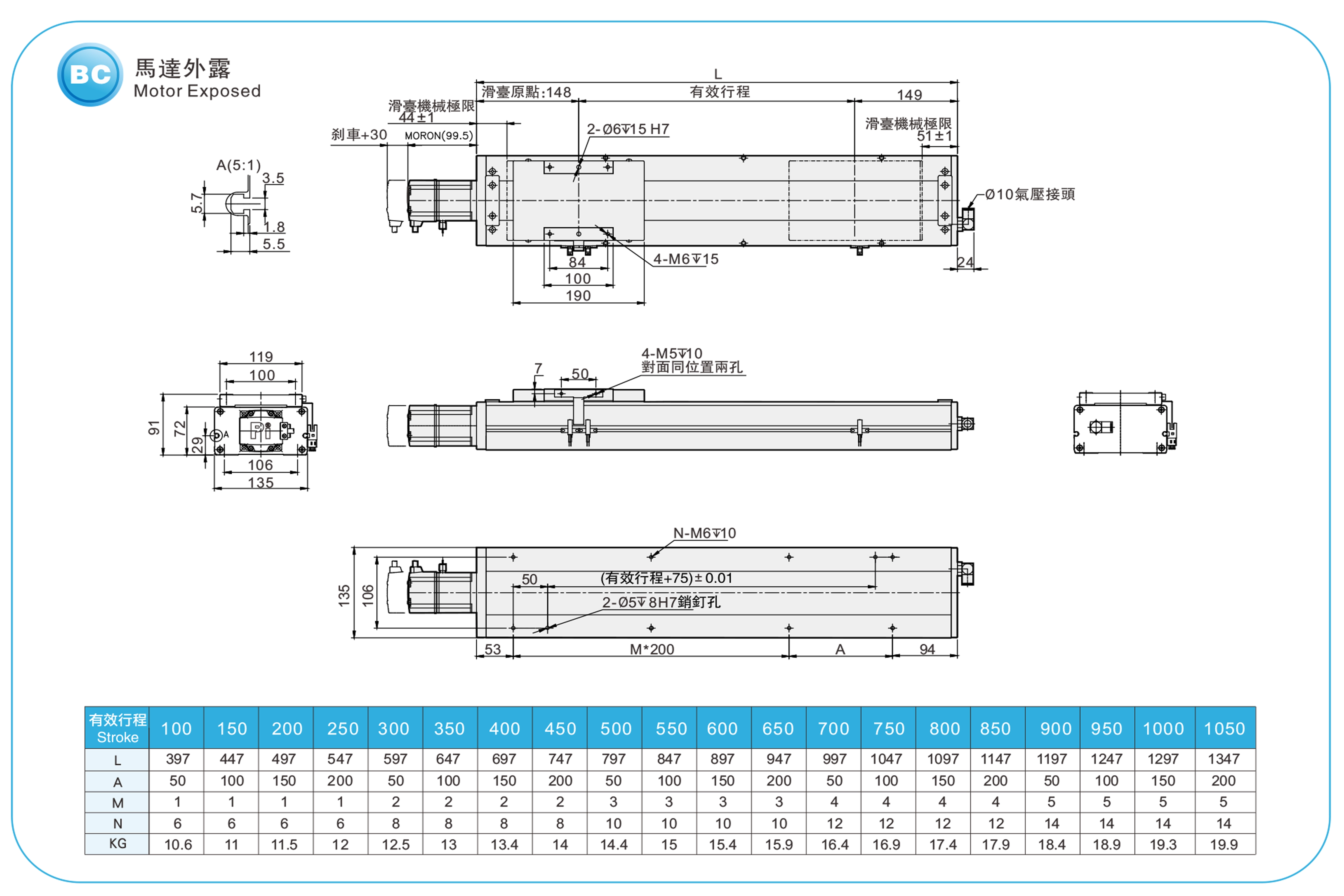

모터 브랜드

다양한 브랜드의 서보 모터와 호환 가능합니다. 모터 설치 위치를 여러 방향으로 선택할 수 있어 기계 설계의 유연성을 높여줍니다.

모터 브랜드

다양한 브랜드의 서보 모터와 호환 가능합니다. 모터 설치 위치를 여러 방향으로 선택할 수 있어 기계 설계의 유연성을 높여줍니다.

스크류 브랜드 리드, 선택 가능한 시트 없음

정밀도와 속도에 따라 적합한 나사 규격과 브랜드를 선택할 수 있습니다.

주문 방법

RMD14 - L5-100- M -M75B - C4 -0001

사양

투기	반복성(mm)		±0.01
	볼 스크류 리드(mm)		5	10	20	32
	최대 속도(mm/s)		250	500	1000	1600
	최대 탑재량	수평(kg)	95	75	35	15
		수직(kg)	27	18	7	-
	정격 추력(N)		683	341	174	107
	스트로크 피치(mm)		100-1050mm/50mm 피치
부분품	AC 서보 모터 출력(W)		200와트
	볼 스크류 Ø (mm)		C7Ø16
	고강성 선형 가이드(mm)		가로 15인치 x 세로 12.5인치
	커플링(mm)		10x14
	홈 센서	밖의	EE-SX672(NPN)
		내장형	EE-SX674(NPN)

센서 배치

가속 및 감속 값은 0.2초로 설정됩니다.

*스트로크가 750mm를 초과하면 볼스크류의 런아웃이 발생합니다. 이러한 상황에서는 작동 속도를 낮추는 것이 좋습니다. 자세한 내용은 85페이지를 참조하십시오.

허용 가능한 돌출부

(단위: mm)

수평 설치		에이	비	기음
리드5	60kg	2515	242	232
	80kg	1811	172	164
	95kg	1537	138	133
리드10	30kg	2727	470	430
	50kg	1577	266	242
	75kg	1004	164	150
리드16	10kg	2304	1222	1028
	20kg	1443	540	451
	44kg	1005	324	271
리드20	10kg	1555	840	623
	20kg	1033	545	405
	35kg	-	-	-

(단위: mm)

벽면 설치		에이	비	기음
리드5	55kg	257	269	2883
	75kg	178	186	2000
	95kg	133	138	1537
리드10	35kg	363	395	2368
	55kg	218	238	1445
	75kg	150	164	1004
리드16	12kg	854	1019	2552
	20kg	500	596	1588
	35kg	271	324	1005
리드20	8kg	787	1060	1980
	15kg	405	545	1033
	-	-	-	-

(단위: mm)

수직 설치		에이	기음
리드5	15kg	1118	1118
	22kg	770	770
	27kg	626	626
리드10	10kg	1500	1500
	14kg	1072	1072
	18kg	833	833
리드16	4kg	2980	2980
	7kg	1700	1700
	-	-	-

정적 하중 모멘트

(단위: Nm)

나의	551
국회의원	552
씨	485

*차트의 토크 값은 무게중심을 나타냅니다.

*제품을 지정된 사용 조건에서 사용할 경우 작동 수명은 10,000km입니다.

*본 데이터 정보는 천장 역방향 설치 용도에는 적용되지 않습니다. 천장 역방향 설치를 원하시는 경우 자세한 사항은 당사로 문의해 주십시오.

전동 액추에이터 사양 색인

사용 위치	구동 모드	모델 사양	모터 출력 (w)	너비(mm)	반복성 (mm)	볼 스크류 사양		최대 탑재량(kg)		최대 속도 (mm/s) *1
사용 위치	구동 모드	모델 사양	모터 출력 (w)	너비(mm)	반복성 (mm)	외경(mm)	리드(mm)	수평의	수직의	최대 속도 (mm/s) *1
표준 환경	볼 스크류	RMD12	100와트	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200와트	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMD14	200와트	135	±0.01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400와트	135	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMD17	400와트	170	±0.01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750와트	170	±0.01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMD22	750와트	220	±0.01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMD28	1500와트	280	±0.01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600
