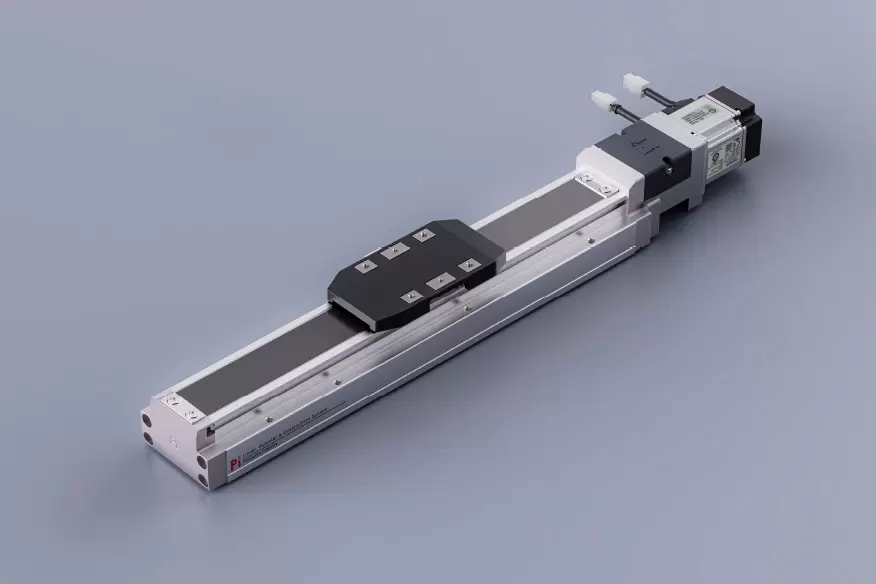

가볍고 수명이 길다

본체 너비: 60-50mm

반복성: ±0.005/0.01mm

수평 하중: 30kg

수직 하중: 15kg

최대 속도: 1000mm/s

이동 범위: 50-800mm

모터 가속 및 감속 시간을 0.2 초로 설정하십시오.

표준 규격은 역회전 크레인 사용에는 적용할 수 없습니다. 특별한 요구 사항이 있으시면 전화 또는 온라인 메시지를 통해 문의해 주십시오.

배송 기간: 7-10일

PDF

3D 다운로드

카데나스3 다운로드

4열 볼 디자인 - 정확도 향상

틈새 없이 부드럽게 움직여 "원형 호 홈"을 따라 매끄럽게 이동하므로 장시간 고정밀도를 유지하기 쉽습니다.
내부 슬라이더는 사방에서 동일한 정격 하중을 견딜 수 있어 어느 방향으로든 사용 가능합니다.
높은 강성, 고정밀도, 낮은 마찰, 고속 운동 하중 지지력, 긴 수명을 자랑합니다.

더욱 콤팩트한 구조

기존 제품에 비해 제품 크기가 줄어들었습니다. 장비 조립이 용이하며, 장비 자체의 소형화에도 기여합니다.

긴 여정

최대 이동 범위 3000mm, 최대 속도 2200mm/s의 4주식 볼 스크류 내장형 슬라이드 테이블.

수직으로 설치할 수 있습니다.

모든 시리즈는 수직으로 설치할 수 있습니다.

간단한 유지 관리 - 매우 저렴한 비용

전체 시리즈는 커버를 제거하지 않고도 외부에서 윤활할 수 있습니다. 특수 강철 벨트 구조 설계를 적용한 자체 윤활유 저장 시스템을 특징으로 합니다.

완벽한 스타일 - 다양한 장점

강철 벨트 보호 장치를 통해 이물질이 슬라이드 테이블 내부로 직접 떨어지는 것을 방지하여 분진 발생을 줄일 수 있으며, 클린룸 환경에서 사용 가능하고 다양한 제조사의 모터 및 설치 방식을 적용할 수 있습니다.

주문 방법

GSH6 - L5 - 100 - B C- M 1 0 B - C 4 - 0001

사양

투기	반복성(mm)		±0.005/0.01
	볼 스크류 리드(mm)		5	10	20
	최대 속도(mm/s) ※1		250	500	1000
	최대 탑재량	수평(kg)	30	18	12
		수직(kg)	15	7	3
	정격 추력(N)		341	170	85
	스트로크 피치(mm) ※2		50-800mm/50피치
부분품	AC 서보 모터 출력(W)		100
	볼 스크류 Ø (mm)		C7Ø12
	고강성 선형 가이드(mm)		볼 스크류 액추에이터
	커플링(mm)		10x14
	홈 센서	밖의	EE-SX672(NPN)
		내장형	EE-SX674(NPN)

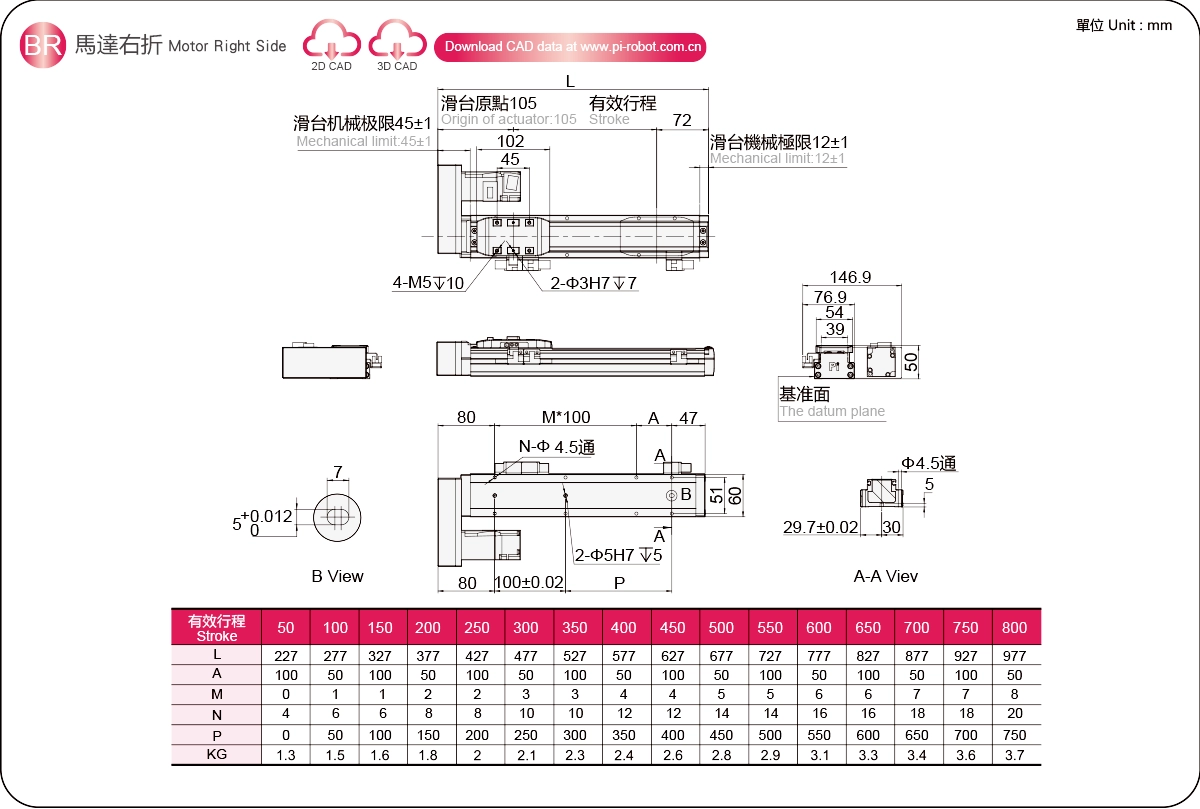

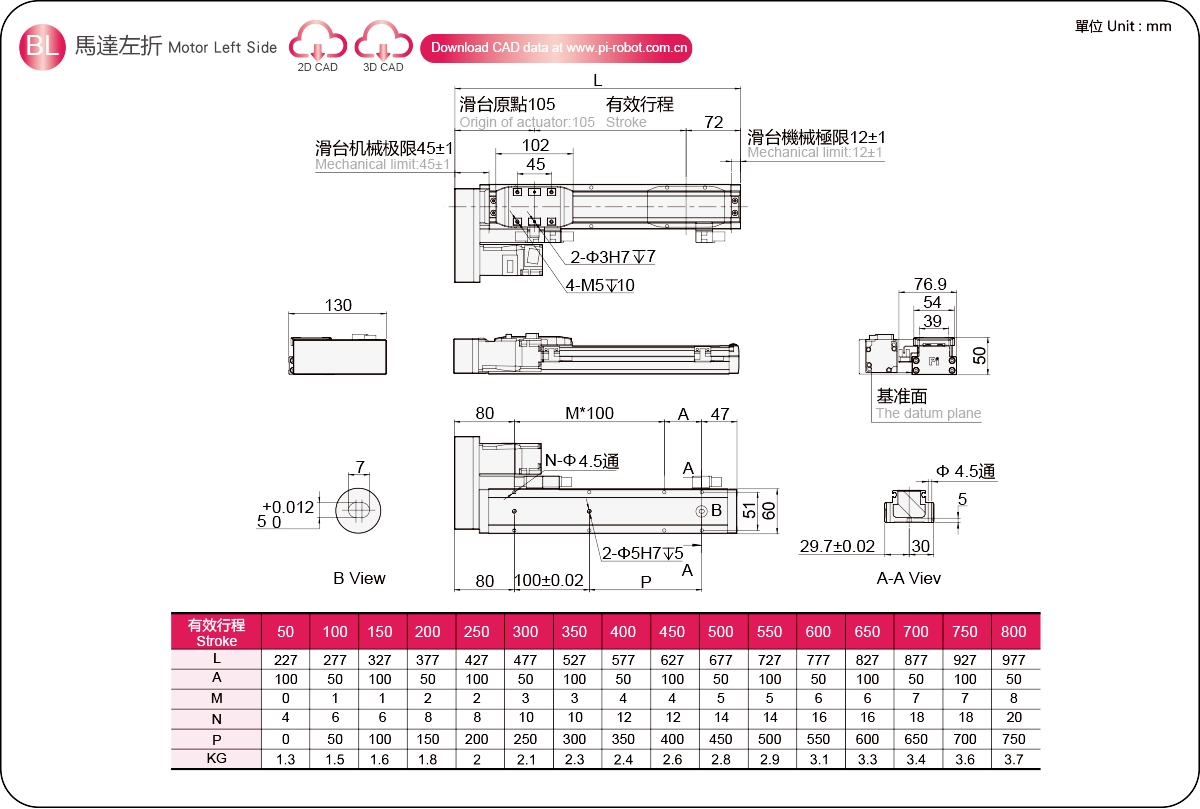

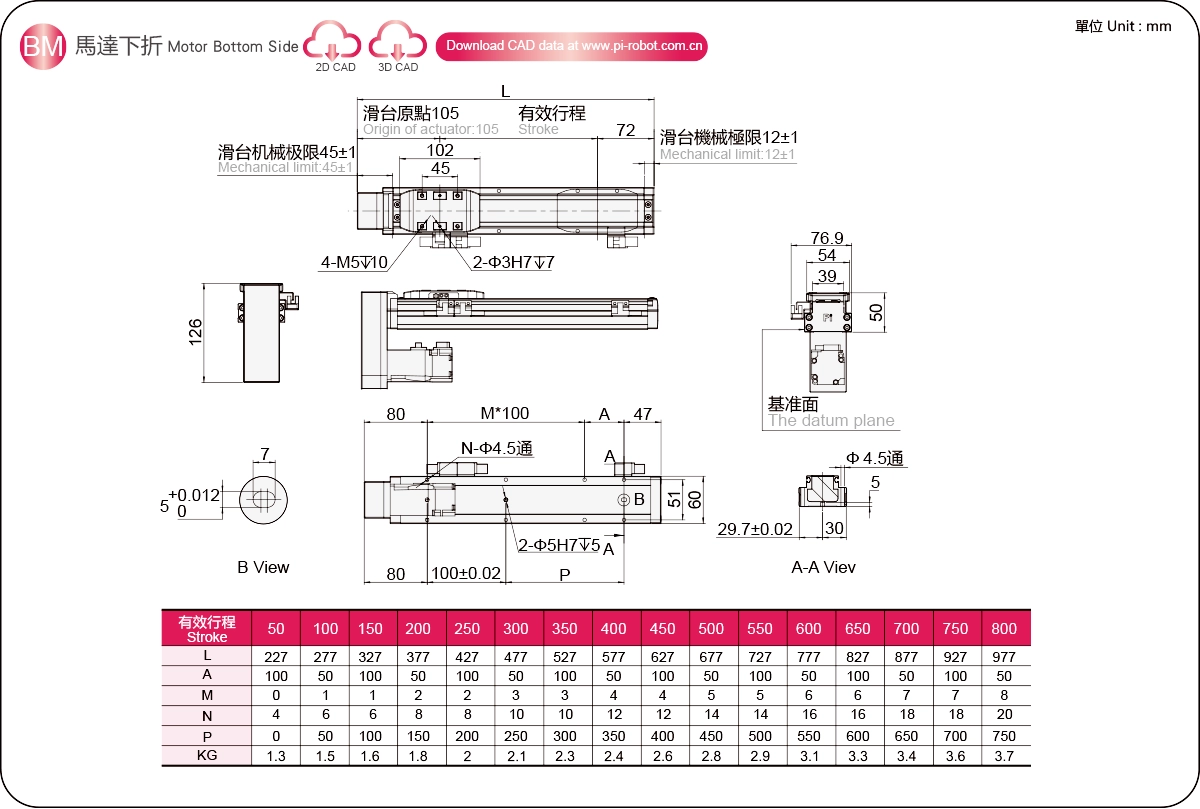

센서 배치

※1 가속 및 감속 값은 0.2초로 설정되어 있습니다.

※2 스트로크가 600mm를 초과하면 볼스크류의 런아웃이 발생합니다. 이 경우 작업 속도를 낮추는 것이 좋습니다. 자세한 내용은 85페이지를 참조하십시오.

허용 가능한 돌출부

(단위: mm)

수평 설치		에이	비	기음
리드5	10kg	300	134	246
	20kg	200	67	112
	30kg	100	45	70
리드10	10kg	300	80	165
	15kg	200	50	110
	18kg	100	40	85
리드20	4kg	300	204	259
	8kg	150	90	114
	12kg	100	55	88

(단위: mm)

벽면 설치		에이	비	기음
리드5	9kg	246	134	300
	18kg	112	67	200
	26kg	70	45	100
리드10	9kg	230	95	300
	14kg	145	60	200
	18kg	95	43	100
리드20	4kg	310	204	300
	8kg	165	90	150
	12kg	110	55	100

(단위: mm)

수직 설치		에이	기음
리드5	5kg	250	250
	8kg	160	160
	12kg	100	100
리드10	2kg	500	500
	5kg	220	220
	7kg	160	160
리드20	1.5kg	400	400
	3kg	230	230
	-	-	-

정적 하중 모멘트

(단위: Nm)

나의	122
국회의원	122
씨	225

*차트의 토크 값은 무게중심을 나타냅니다.

*제품을 지정된 사용 조건에서 사용할 경우 작동 수명은 10,000km입니다.

*본 데이터 정보는 천장 역방향 설치 용도에는 적용되지 않습니다. 천장 역방향 설치를 원하시는 경우 자세한 사항은 당사로 문의해 주십시오.

전동 액추에이터 사양 색인

사용 위치	구동 모드	모델 사양	모터 출력 (w)	너비(mm)	신체의 높이 (mm)	반복성 (mm)	볼 스크류 사양		최대 탑재량(kg)		최대 속도 (mm/s) *1
							외경(mm)	리드(mm)	수평의	수직의
							외경(mm)	리드(mm)	수평의	수직의
표준	볼 스크류	GSH6	100와트	60	50	±0.005/0.01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSH8	400와트	80	68	±0.005/0.01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		GSH10	400와트	100	70	±0.005/0.01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14	400와트	135	78	±0.005/0.01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17	750와트	170	90	±0.005/0.01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20	750와트	200	102	±0.005/0.01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000

초장 스트로크 시리즈

사용 위치	구동 모드	모델 사양	모터 출력 (w)	너비(mm)	신체의 높이 (mm)	반복성 (mm)	볼 스크류 사양		최대 탑재량(kg)		최대 속도 (mm/s) *1
							외경(mm)	리드(mm)	수평의	수직의
							외경(mm)	리드(mm)	수평의	수직의
표준	볼 스크류	GSH10S	400와트	100	70	±0.005/0.01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14S	400와트	135	78	±0.005/0.01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17S	750와트	170	90	±0.005/0.01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20S	750와트	200	102	±0.005/0.01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
