볼 스크류 선형 액추에이터의 하중, 속도 및 스트로크 요구 사항 이해

Date: Dec 03 2025

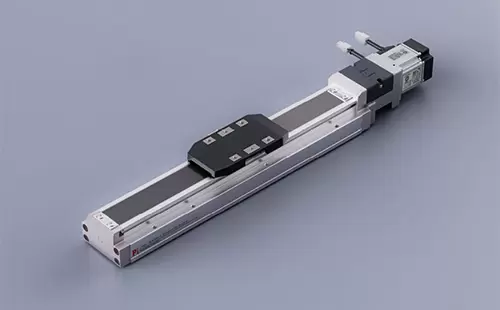

볼 스크류 선형 액추에이터는 정밀 자동화의 필수 구성 요소입니다. 반복 가능하고 정확한 선형 모션을 제공하는 기능으로 인해 반도체 제조, LCD 조립, PCB 처리, 의료 장비, 자동차 시스템 및 산업 테스트 플랫폼에 널리 사용됩니다. 소형 검사 기계에 통합되든 대규모 생산 라인에 통합되든, 액추에이터 성능은 시스템 요구 사항이 액추에이터의 기계적 성능과 얼마나 잘 일치하는지에 따라 크게 달라집니다.

Ruan은 2003년 창립 이래 고품질 모션 부품을 통해 산업 정밀도 향상에 주력해 왔습니다. 2개의 산업 단지와 300명 이상의 직원을 보유한 이 회사의 Pi 브랜드는 액추에이터, 포지셔닝 모듈, 선형 모터, 전기 실린더, 로봇 확장 및 자동화 부품을 전문으로 합니다. 이러한 전문 지식은 실제 산업 환경에 적합한 볼 스크류 선형 액추에이터를 선택하고 구성하는 데 중요한 통찰력을 제공합니다 .

이 기사에서는 액추에이터 선택의 가장 기본적인 세 가지 요소인 부하, 속도 및 스트로크에 대해 설명합니다. 이러한 매개변수를 명확하게 이해하면 안정적인 기계 성능을 보장하고 조기 마모를 방지하며 장기적인 정확도를 향상시킬 수 있습니다.

1. 부하 요구 사항: 정적, 동적 및 측면 부하

부하는 엔지니어가 고려해야 할 첫 번째 매개변수 중 하나입니다. 볼 스크류 액추에이터는 회전 운동을 선형 이동으로 변환하지만 지원할 수 있는 힘의 양은 스크류 직경, 피치, 너트 구조, 베어링 설계 및 레일 강성에 따라 달라집니다.

하중 유형

정적 부하

이는 액츄에이터가 위치를 유지하는 동안 적용되는 힘을 나타냅니다. 수직 리프팅, 조립 고정 장치 또는 긴 유지 주기와 같은 응용 분야에는 높은 정적 부하 용량이 필요합니다. 액추에이터의 크기가 작으면 고정 안정성이 감소하고 장기간 나사 변형이 발생할 가능성이 높아집니다.

동적 부하

이동 중에 동적 하중이 발생합니다. 높은 가속, 감속 및 급격한 방향 변화로 인해 나사와 너트에 응력이 가해집니다. 픽 앤 플레이스, 검사 스캐닝 또는 빠른 인덱싱에 사용되는 액추에이터는 정적 하중보다 높은 동적 정격 하중을 지원해야 합니다.

측면 하중 및 모멘트 하중

볼 스크류는 측면 힘을 처리하도록 설계되지 않았습니다. 측면 하중은 선형 가이드 또는 외부 베어링으로 ​​지지되어야 합니다. 과도한 측면 하중으로 인해 다음이 발생할 수 있습니다.

• 마찰 증가

• 고르지 않은 마모

• 반복성 감소

• 액추에이터 수명 단축

부하 평가 방법

엔지니어는 다음을 고려해야 합니다.

• 페이로드 무게

• 툴링 력 또는 가압력

• 가속 중 관성

• 수직 방향과 수평 방향

• 중심에서 벗어난 하중 또는 다축 하중 경로

부하 요구 사항을 정확하게 계산함으로써 사용자는 수년 동안 작동하면서 강성과 정확성을 유지하는 액추에이터를 선택할 수 있습니다.

2. 속도 요구 사항: 모션 프로파일, 나사 피치 및 마찰

속도는 액추에이터가 한 위치에서 다른 위치로 이동하는 속도를 결정하지만, 안정성을 유지하면서 고속을 달성하려면 나사 피치, 모터 선택 및 기계 설계를 세심하게 일치시켜야 합니다.

속도에 영향을 미치는 요소

나사 피치

스크류 피치가 높을수록 모터 회전당 이동 거리가 늘어납니다.

• 높은 피치 = 더 빠른 속도, 더 낮은 기계적 이점

• 낮은 피치 = 느린 속도, 더 높은 정밀도 및 힘

응용 분야에서 빠른 이동과 적당한 힘이 필요한 경우 더 높은 피치가 적합할 수 있습니다. 초정밀 위치 결정을 위해서는 낮은 피치 설계가 선호됩니다.

모터 유형

서보 모터는 폐쇄 루프 제어, 부드러운 모션 및 고속 안정성을 제공하므로 동적 자동화에 이상적입니다. 스테퍼 모터는 중간 속도, 비용에 민감한 시스템에 적합합니다.

스트로크 길이와 스크류 휩

나사가 길수록 고속에서 더 많은 진동이 발생하는데, 이를 나사 채찍이라고 합니다. 이는 나사 직경, 지지 방법 및 베어링 배열에 따라 속도에 실질적인 제한을 가합니다.

짐 무게

하중이 무거울수록 나사와 너트에 가해지는 응력을 피하기 위해 더 느린 가속이 필요합니다.

실제 시스템에서 고려해야 할 사항

• 소요 사이클 시간

• 모터 토크 곡선

• 가속 및 저크 설정

• 최대 허용 나사 속도

• 부드러운 저속 모션 필요(검사 시스템에서 일반적)

속도 요구 사항을 올바르게 일치시키면 공진이 방지되고 마모가 줄어들며 정확한 위치 지정이 보장됩니다.

3. 스트로크 요구 사항: 이동 거리, 강성 및 기계 레이아웃

스트로크는 액추에이터가 이동할 수 있는 거리를 정의합니다. 이 매개변수는 광범위한 기계 설계 결정에 영향을 미칩니다.

키 스트로크 고려 사항

유효 스트로크 vs 총 스트로크

사용 가능한 이동 거리(유효 스트로크)는 액추에이터 전체 길이보다 짧습니다. 디자이너는 다음을 고려해야 합니다.

• 여행 종료 시 안전 여유

• 모터 및 커플링 길이

• 장착 영역 제약

긴 스트로크에 대한 강성

더 긴 이동 거리에는 더 단단한 나사와 더 강한 하우징이 필요합니다. 강성이 부족하면 다음과 같은 결과가 발생합니다.

• 진동

• 반복성 감소

• 위치 드리프트

• 부하가 걸린 상태에서 일관되지 않은 동작

긴 스트로크 응용 분야의 경우 지원되는 나사 설계 또는 벨트 액추에이터 또는 선형 모터와 같은 대체 기술을 고려할 수 있습니다.

스트로크 및 사이클 빈도

장거리 이동에 따른 사이클 빈도가 높아질수록:

• 열 축적

• 너트 마모

• 윤활 소비

따라서 유지보수 간격은 그에 따라 조정되어야 합니다.

4. 하중, 속도 및 스트로크가 상호 작용하는 방식

이 세 가지 매개변수는 독립적이지 않습니다. 대신, 그들은 실제 엔지니어링 응용 분야에서 서로 영향을 미칩니다.

예

고하중 + 고속

이 조합은 강력한 동적 힘을 생성합니다. 다음이 필요합니다.

• 더 큰 나사 직경

• 백래시가 낮은 예압 너트

• 강화된 가이드 레일

롱 스트로크 + 고정밀도

이를 위해서는 다음이 필요합니다.

• 편향을 방지하기 위해 더 큰 나사

• 안정적인 하우징 디자인

• 채찍을 피하기 위해 제어된 가속

고속 + 고정밀

서보 제어 튜닝이 중요해집니다. 윤활 및 온도 안정성도 더 중요합니다.

이러한 요소들이 어떻게 함께 작동하는지 이해하면 장기적인 액추에이터 신뢰성과 산업 등급 성능이 보장됩니다.

5. 올바른 볼 스크류 액츄에이터 선택이 중요한 이유

정밀 부품에 대한 Ruan의 광범위한 경험을 통해 각 액추에이터는 다음과 같이 설계되었습니다.

• 최적화된 나사 형상

• 고강성 하우징

• 정밀 접지 레일

• 안정적인 이동 정확도

• 안정적인 서비스 수명

반도체, 의료 장비, LCD, PCB 및 자동화 분야의 애플리케이션에는 매우 신뢰할 수 있는 모션 부품이 필요합니다. 적절하게 선택되고 구성된 액추에이터는 다음을 방지합니다.

• 부정확한 조립

• 표면 결함

• 불안정한 검사 결과

• 처리량 감소

부하, 속도 및 스트로크 요구 사항을 이해함으로써 엔지니어는 모든 액추에이터가 이상적인 성능 범위 내에서 작동하는지 확인합니다.

결론

볼 스크류 선형 액추에이터를 선택하는 것은 단순히 크기나 스트로크를 선택하는 문제가 아닙니다. 안정적인 모션을 얻으려면 부하 용량, 속도 성능 및 스트로크 길이를 함께 평가해야 합니다. 정밀 엔지니어링 분야에서 수십 년의 경험을 바탕으로 Ruan의 표준화되고 맞춤형 액추에이터 솔루션을 통해 산업 사용자는 여러 부문에 걸쳐 까다로운 요구 사항을 충족할 수 있습니다.

엔지니어는 기계 원리에 기초한 정보에 입각한 결정을 내려 장기적인 정확성, 유지 관리 감소, 안정적인 기계 작동을 보장합니다.
