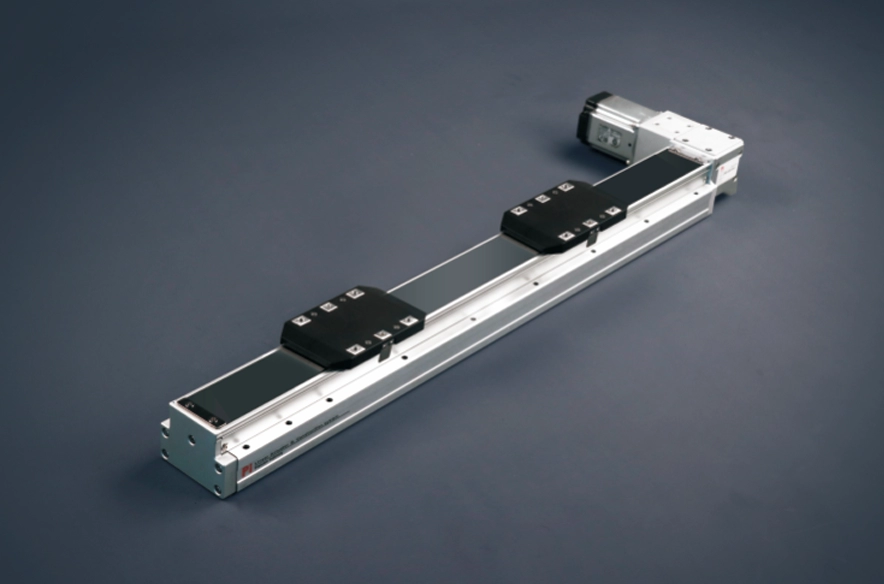

제품
본체 너비: 82mm
반복성: ±0.04mm
수평 하중: 15kg
최대 속도: 2400mm/s
이동 범위: 50-600mm
모터 가속 및 감속 시간을 0.2 초로 설정하십시오.
표준 규격은 역회전 크레인 사용에는 적용할 수 없습니다. 특별한 요구 사항이 있으시면 전화 또는 온라인 메시지를 통해 문의해 주십시오.
배송 기간: 7-10일
| 투기 | 반복성(mm) | ±0.04 | |
| 리드(mm) | 48 | ||
| 최대 속도(mm/s) | 2400 | ||
| 최대 탑재량 | 수평(kg) | 15(이중 슬라이드) | |
| 수직(kg) | - | ||
| 정격 추력(N) | 80 | ||
| 스트로크 피치(mm) | 50-600mm/50mm 피치 | ||
| 부분품 | AC 서보 모터 출력(W) | 200와트 | |
| 볼 너비(mm) | 15 | ||
| 커플링(mm) | 10X11 | ||
| 홈 센서 | 밖의 | EE-SX674(NPN) | |
| 수평 설치 | 에이 | 비 | 기음 |
| 5kg | 850 | 322 | 395 |
| 10kg | 560 | 185 | 226 |
| 15kg | 473 | 135 | 156 |
| 벽면 설치 | 에이 | 비 | 기음 |
| 5kg | 355 | 310 | 532 |
| 10kg | 210 | 196 | 455 |
| 15kg | 171 | 155 | 435 |
| 나의 | 318 |
| 국회의원 | 318 |
| 씨 | 626 |
| 사용 위치 | 구동 모드 | 모델 사양 | 감속기 메커니즘 | 모터 출력 (w) | 너비(mm) | 반복성 (mm) | 벨트 사양 | 최대 탑재량(kg) | 최대 속도 (mm/s) *1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 벨트 폭(mm) | 리드(mm) | 수평의 | 수직의 | ||||||||
| 기준 | 발트 | GRP 5 | 아니요 | 100와트 | 54 | ±0.04 | 9 | 40 | 5 | - | 2000 |
| GRP 8 | 아니요 | 200와트 | 82 | ±0.04 | 15 | 48 | 15 | - | 2400 | ||
| GRP 12 | 예 | 400와트 | 120 | ±0.04 | 25 | 40 | 25 | - | 2000 | ||
| GRP 15 | 예 | 400와트 | 150 | ±0.04 | 30 | 40 | 45 | - | 2000 | ||
*1최고 속도는 서보 모터의 최대 회전수(3000rpm)를 기준으로 합니다.
| 사용 위치 | 구동 모드 | 모델 사양 | 감속기 메커니즘 | 모터 출력 (w) | 너비(mm) | 반복성 (mm) | 벨트 사양 | 최대 탑재량(kg) | 최대 속도 (mm/s) *1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 벨트 폭(mm) | 리드(mm) | 수평의 | 수직의 | ||||||||
| 기준 | 발트 | GRP 5M | 아니요 | 100와트 | 54 | ±0.04 | 9 | 40 | 10 | - | 2000 |
| GRP 8M | 아니요 | 200와트 | 82 | ±0.04 | 15 | 48 | 15 | - | 2400 | ||
| GRP12M | 아니요 | 400와트 | 120 | ±0.04 | 25 | 40 | 25 | - | 2000 | ||
