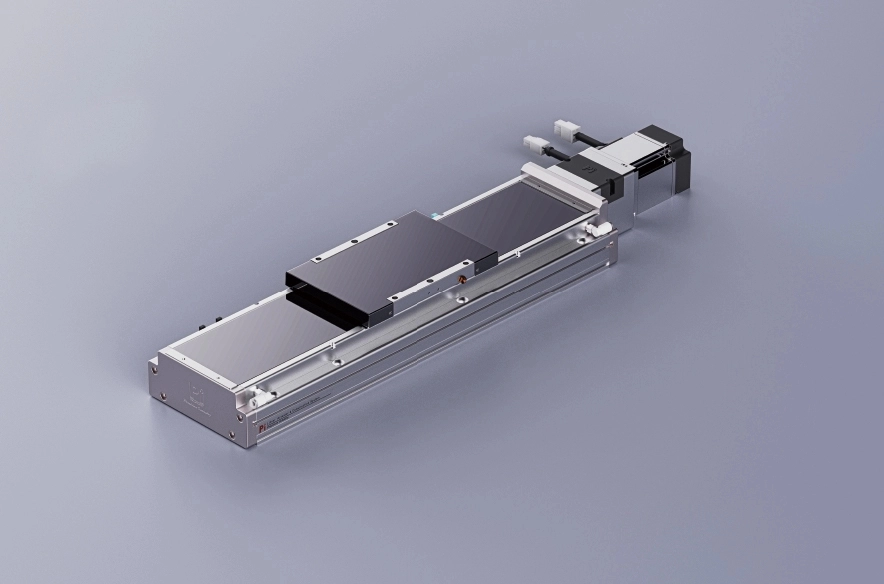

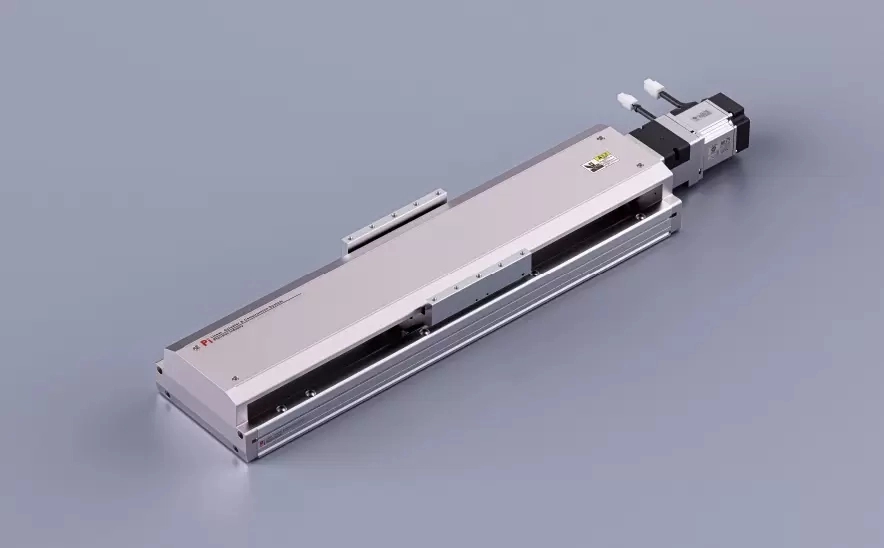

정밀 위치 결정 슬라이드 테이블을 자동화 시스템에 통합하는 방법

Date: May 06 2026

자동화는 일관성, 속도 및 정확성에 관한 것입니다. 바로 여기에 정밀 위치 지정 슬라이드 테이블이 필요합니다. 그러나 단순히 시스템에 설치한다고 해서 좋은 결과가 보장되는 것은 아닙니다. 통합은 실제 작업이 이루어지는 곳입니다.

작업 현장과 시스템 설정 중에 제가 본 바에 따르면, 원활하게 작동하는 자동화 라인과 실망스러운 라인의 차이는 종종 슬라이드 테이블이 기계적으로뿐만 아니라 전기적으로나 논리적으로 얼마나 잘 통합되어 있는지에 따라 결정됩니다.

올바르게 수행하는 방법을 살펴보겠습니다.

시스템에서 명확한 역할로 시작

마운트하기 전에 슬라이드 테이블이 담당하는 작업을 정의하십시오.

스스로에게 물어보세요:

검사를 위해 부품을 배치하고 있습니까?

부품을 다른 기계에 공급하시겠습니까?

조립 단계에서 정밀한 정렬을 처리하시나요?

정확한 역할을 알면 스트로크 길이, 부하 용량, 속도 요구 사항 및 제어 전략을 결정하는 데 도움이 됩니다. 이러한 명확성이 없으면 통합은 빠르게 시행착오로 변합니다.

기계적 통합: 견고한 기반 구축

정밀 슬라이드 테이블에는 안정적이고 정확한 장착면이 필요합니다.

베이스가 평평하고 견고한지 확인하세요.

설치 중 고르지 않은 응력을 피하십시오.

볼트를 조일 때 적절한 토크를 사용하십시오.

이 단계에서 약간의 정렬 불량이라도 나중에 위치 지정 정확도에 영향을 미칠 수 있습니다.

전문가 팁:
시스템에 여러 축이 포함되어 있는 경우 바인딩 또는 누적 오류를 방지하려면 축을 주의 깊게 정렬하십시오.

귀하의 자동화 설정에 드라이브 시스템을 맞추세요

대부분의 자동화 시스템은 서보 모터 또는 스테퍼 모터에 의존합니다. 슬라이드 테이블은 시스템 요구 사항과 일치해야 합니다.

서보 구동 시스템은 고정밀 및 동적 모션에 이상적입니다.

스테퍼 시스템은 더 간단하고 비용에 민감한 애플리케이션에 적합합니다.

모터, 드라이버 및 컨트롤러가 전기적으로뿐만 아니라 통신 프로토콜 측면에서도 호환되는지 확인하십시오.

올바른 제어 시스템 확보

통합은 하드웨어에서 끝나지 않습니다. 슬라이드 테이블은 시스템의 나머지 부분과 "대화"해야 합니다.

일반적인 제어 방법은 다음과 같습니다.

PLC(프로그래밍 가능 논리 컨트롤러)

산업용 PC

모션 컨트롤러

확인해야 할 주요 사항:

통신 프로토콜(EtherCAT, Modbus 등)

입력/출력 신호 호환성

응답 시간 및 동기화

잘 통합된 제어 시스템은 슬라이드 테이블이 지연이나 충돌 없이 필요할 때 정확하게 움직이는 것을 보장합니다.

다른 구성요소와의 동기화

자동화에서는 타이밍이 가장 중요합니다.

슬라이드 테이블은 다음과 조화를 이루어야 할 수도 있습니다.

로봇 팔

컨베이어 시스템

비전 검사 장치

충돌이나 유휴 시간을 방지하려면 모션 시퀀스가 ​​동기화되었는지 확인하세요.

예를 들어, 슬라이드 테이블은 부품이 감지되고 준비가 된 후에만 위치로 이동해야 합니다. 이전이나 이후가 아닙니다.

케이블 관리 및 라우팅

간과하기 쉽지만 잘못된 케이블 관리로 인해 실제 문제가 발생할 수 있습니다.

움직이는 부품에는 드래그 체인이나 케이블 캐리어를 사용하세요.

간섭을 줄이기 위해 전원 케이블과 신호 케이블을 분리해 두십시오.

케이블이 느슨해지지 않고 충분히 느슨해졌는지 확인하십시오.

깔끔한 라우팅은 신뢰성을 향상시킬 뿐만 아니라 유지 관리도 더 쉽게 만듭니다.

안전 제일 - 항상

자동화 시스템은 안전하게 작동해야 합니다.

슬라이드 테이블을 통합할 때:

리미트 스위치 또는 이동 종료 센서 추가

비상 정지 기능 포함

제어 시스템에서 안전 동작 영역 정의

안전 기능은 작업자와 장비를 모두 보호하며 선택 사항이 아닙니다.

한꺼번에 테스트하지 말고 단계별로 테스트하세요.

가장 큰 실수 중 하나는 설치 후 즉시 전체 시스템을 실행하려고 하는 것입니다.

대신에:

슬라이드 테이블을 독립적으로 테스트

모션 정확도 및 반복성 검증

한 번에 하나의 구성 요소와 통합

점진적으로 전체 시스템 운영까지 구축

이 단계별 접근 방식을 사용하면 문제 해결이 훨씬 쉬워집니다.

유지 관리 및 액세스 계획

자동화 시스템은 촘촘하게 포장되어 있는 경우가 많지만 접근성을 희생하지 마십시오.

다음을 수행할 수 있는지 확인하세요.

윤활 지점에 도달

주요 구성 요소 검사

필요한 경우 부품을 교체하십시오.

유지 관리가 어려운 시스템은 오랫동안 정밀하게 유지되지 않습니다.

최종 생각

정밀 위치 지정 슬라이드 테이블을 자동화 시스템에 통합하는 것은 복잡함보다는 조정에 더 중점을 둡니다. 기계 설정, 전기 연결 및 제어 논리가 모두 원활하게 작동해야 합니다.

제대로 수행되면 슬라이드 테이블은 작업 흐름의 신뢰할 수 있는 일부가 되어 사이클마다 정확하고 반복 가능한 모션 사이클을 조용히 제공합니다.

새로운 자동화 프로젝트를 계획하거나 기존 자동화 프로젝트를 업그레이드하는 경우 적절한 통합에 시간을 투자하면 훨씬 더 많은 시간을 절약할 수 있습니다.
