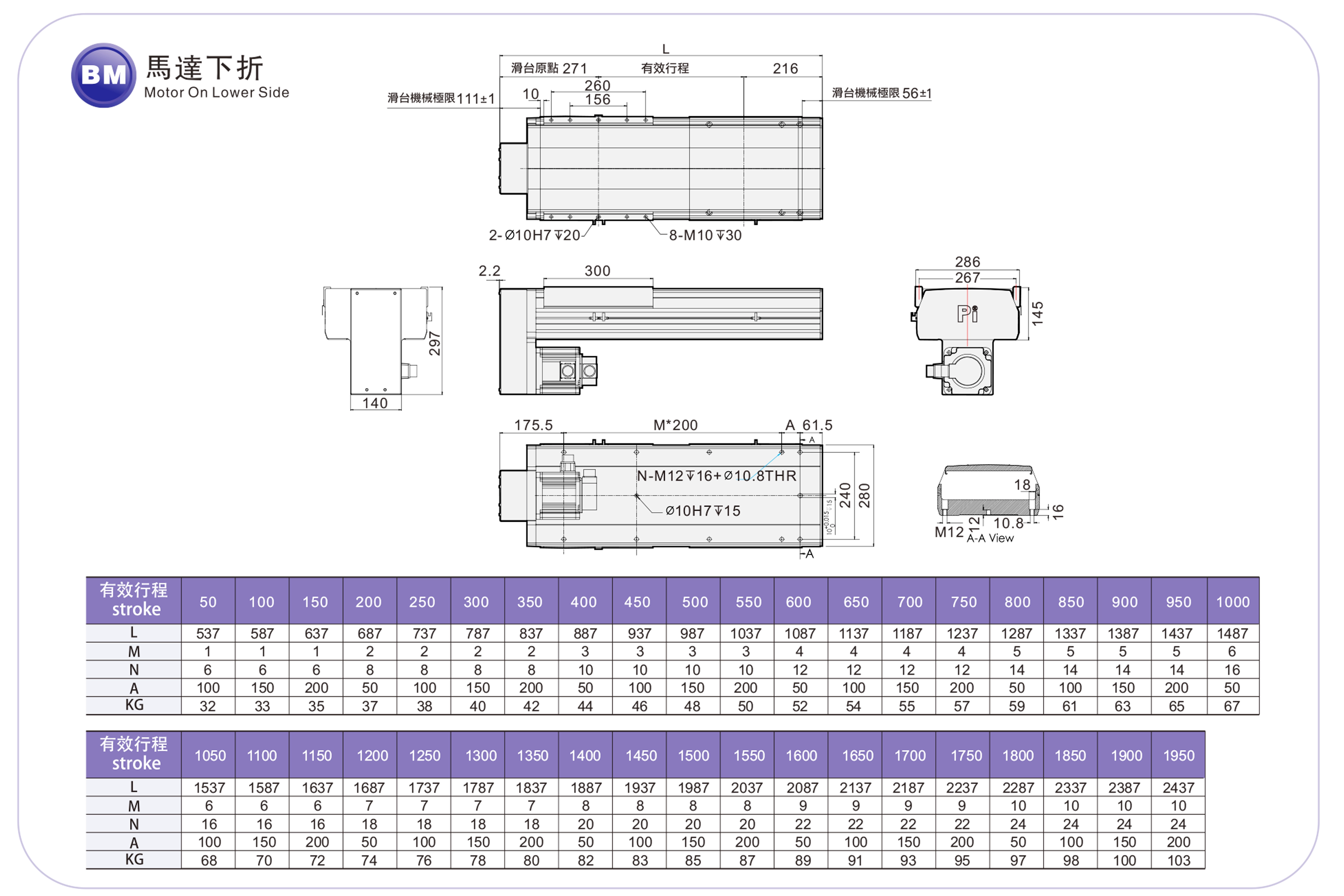

현재 위치：집 > 제품 > 표준 볼 스크류 액추에이터 > RMH 시리즈 > RMH28 > 모터 하단

가볍고 수명이 길다

반복성: ±0.01mm

수평 하중: 50kg

수직 하중: 12kg

최대 속도: 250mm/s

스트로크 피치: 100-1050mm

모터 가속 및 감속 시간을 0.2 초로 설정하십시오.

표준 규격은 역회전 크레인 사용에는 적용할 수 없습니다. 특별한 요구 사항이 있으시면 전화 또는 온라인 메시지를 통해 문의해 주십시오.

배송 기간: 7-10일

PDF

3D 다운로드

카데나스3 다운로드

다양한 슬라이드 시트 스타일

본체와 슬라이드가 일체형으로 제작되어 강성 부족 문제를 개선하고 폭을 줄여 장비 설치 공간을 최소화합니다. 업계 유일의 특허받은 연료 노즐 설계로 슬라이드에 단일 연료 노즐을 사용하여 오일을 주입합니다. 이를 통해 오일 주입과 동시에 너트 및 여러 슬라이더 세트를 정비할 수 있어 더욱 편리하고 시간을 절약할 수 있습니다. 연료 노즐의 설치 방향은 고객의 요구에 따라 선택 가능합니다.

고강성 본체/고강성 상부 커버

고강성 본체: 일체형 알루미늄 압출 구조의 활용을 검토하고 요소 해석을 통해 최적의 강성 대 중량비 구조 설계를 구현했습니다. 꼬임 방지 상부 커버: 특수 꼬임 방지 설계로 장거리 주행 시에도 상부 커버가 쉽게 뒤틀리거나 변형되지 않습니다.

모터 브랜드

다양한 브랜드의 서보 모터와 호환 가능합니다. 모터 설치 위치를 여러 방향으로 선택할 수 있어 기계 설계의 유연성을 높여줍니다.

모터 브랜드

다양한 브랜드의 서보 모터와 호환 가능합니다. 모터 설치 위치를 여러 방향으로 선택할 수 있어 기계 설계의 유연성을 높여줍니다.

스크류 브랜드 리드, 선택 가능한 시트 없음

정밀도와 속도에 따라 적합한 나사 규격과 브랜드를 선택할 수 있습니다.

주문 방법

RMH28 - L10-100- BC -M150B - C4 -0001

사양

투기	반복성(mm)		±0.01
	볼 스크류 리드(mm)		5	10	20	40
	최대 속도(mm/s)		250	500	1000	2000
	최대 탑재량	수평(kg)	120	110	75	22
		수직(kg)	40	30	14	7
	정격 추력(N)		1388	694	347	174
	스트로크 피치(mm)		100-1950mm/50mm 피치
부분품	AC 서보 모터 출력(W)		1500와트
	볼 스크류 Ø (mm)		C7Ø32
	고강성 선형 가이드(mm)		30
	커플링(mm)		20x24
	홈 센서	밖의	EE-SX672(NPN)
		내장형	EE-SX674(NPN)

센서 배치

가속 및 감속 값은 0.2초로 설정됩니다.

*스트로크가 750mm를 초과하면 볼스크류의 런아웃이 발생합니다. 이러한 상황에서는 작동 속도를 낮추는 것이 좋습니다. 자세한 내용은 85페이지를 참조하십시오.

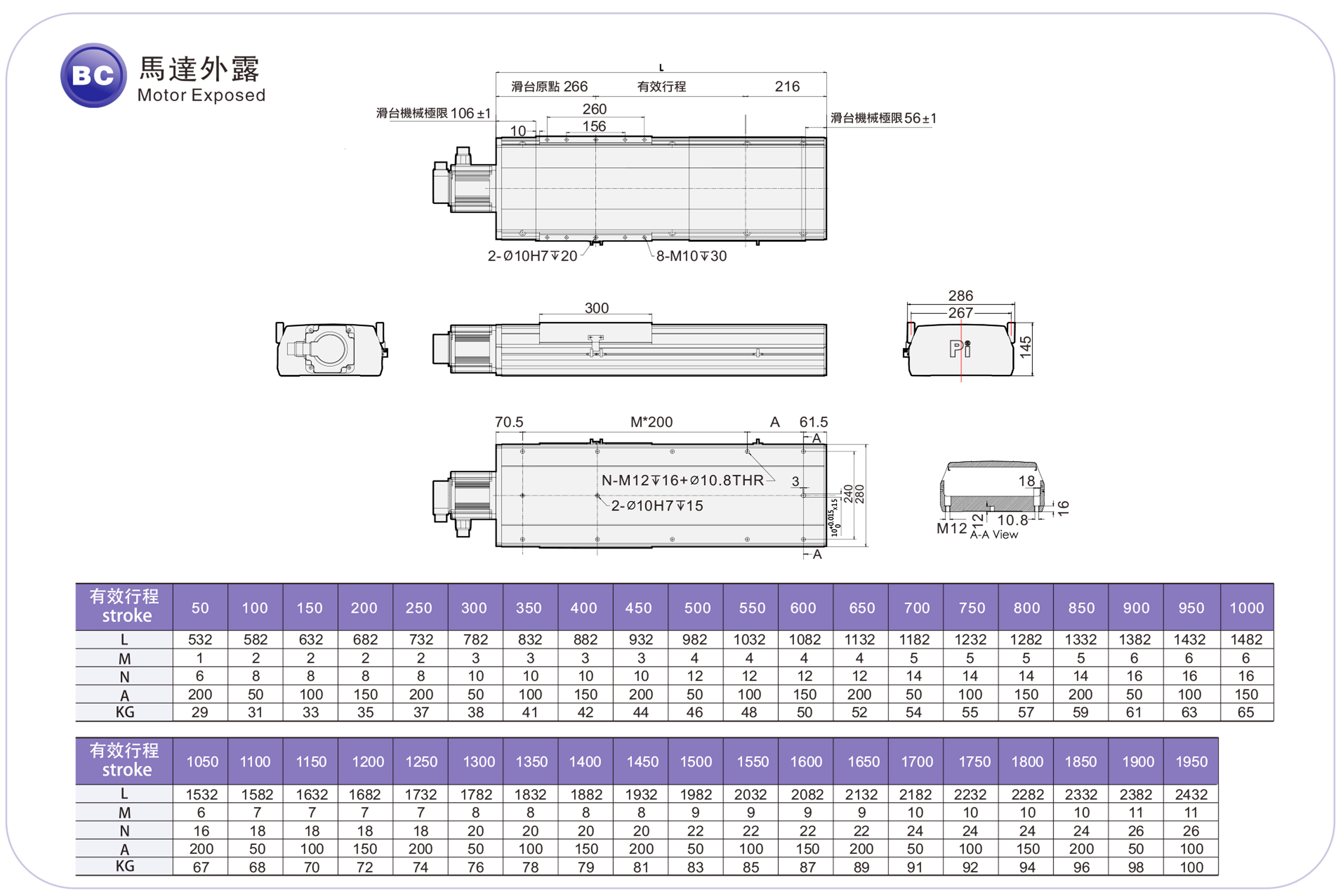

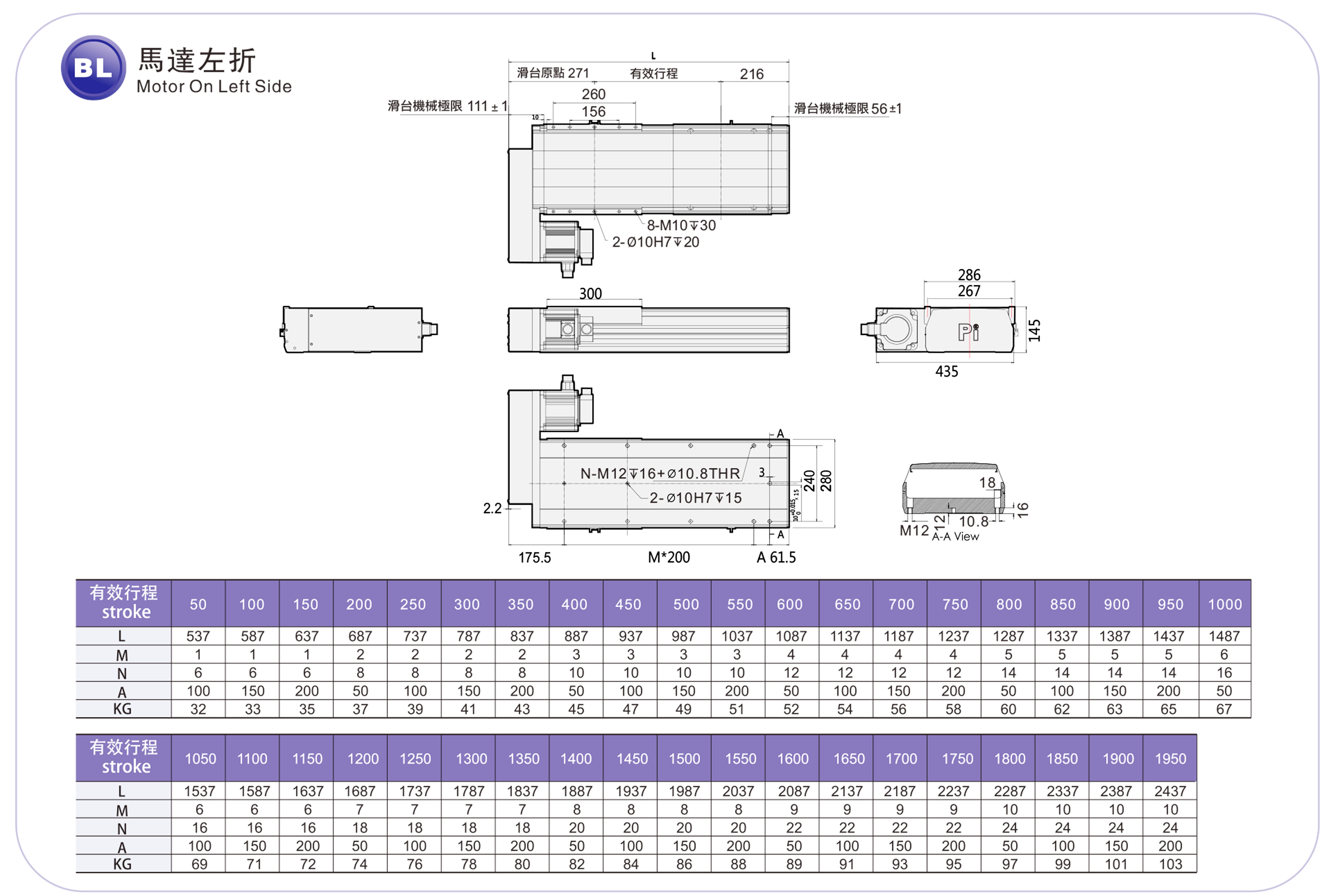

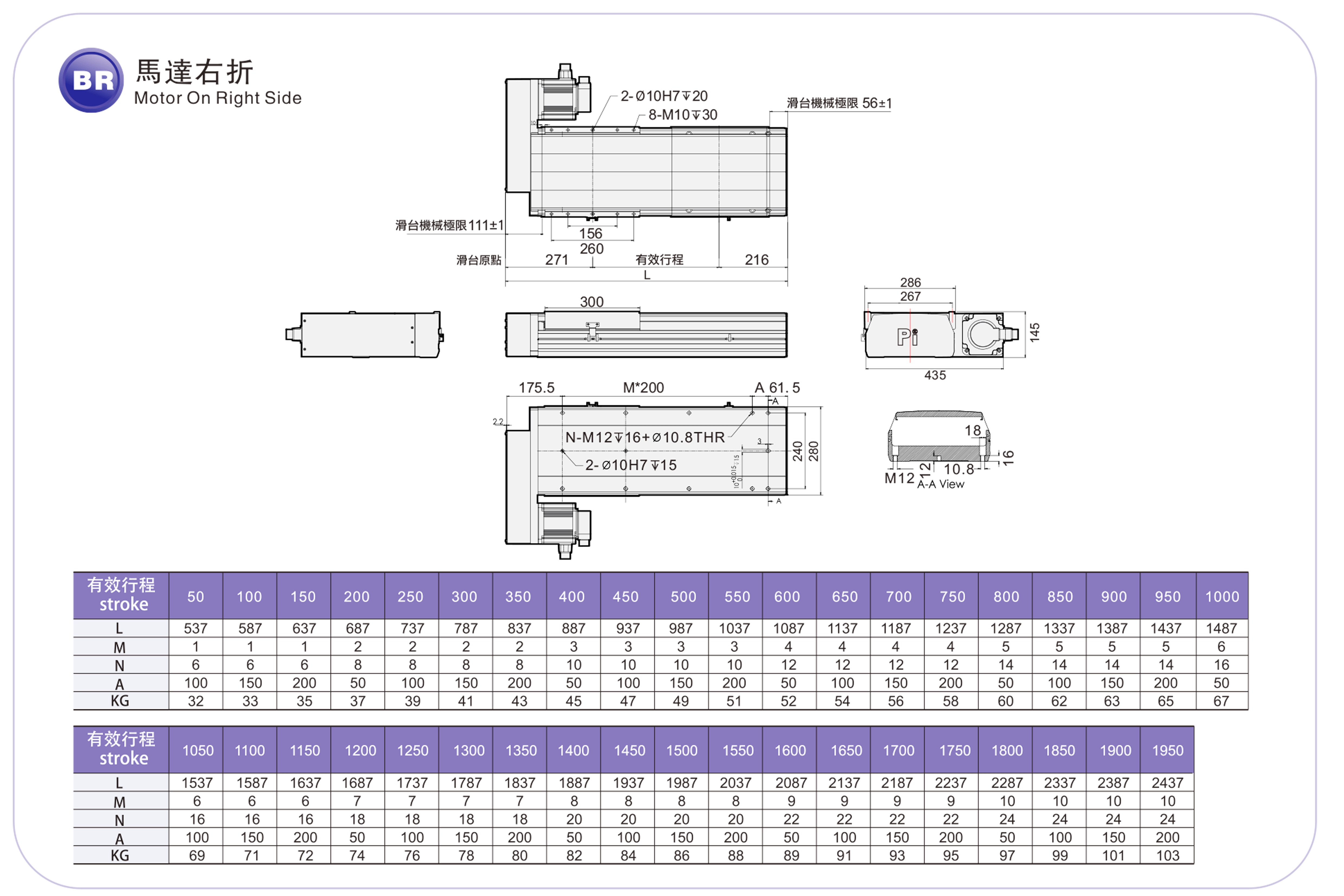

허용 가능한 돌출부

(단위: mm)

수평 설치		에이	비	기음
리드10	120kg	900	580	630
	160kg	860	390	415
	320kg	800	255	260
리드20	100kg	1100	500	490
	140kg	1100	400	395
	180kg	1000	250	260
리드32	60kg	650	560	600
	75kg	550	330	330
	-	-	-	-

(단위: mm)

벽면 설치		에이	비	기음
리드10	100kg	610	570	780
	150kg	390	386	600
	200kg	265	285	650
리드20	80kg	600	600	600
	120kg	390	400	450
	160kg	260	300	600
리드32	60kg	480	500	560
	70kg	300	320	500
	-	-	-	-

(단위: mm)

수직 설치		에이	기음
리드10	60kg	950	950
	90kg	720	720
	150kg	430	430
리드20	40kg	1000	1000
	60kg	830	830
	75kg	610	610
리드32	35kg	650	650
	-	-	-
	-	-	-

정적 하중 모멘트

(단위: Nm)

나의	4408
국회의원	4408
씨	3860

*차트의 토크 값은 무게중심을 나타냅니다.

*제품을 지정된 사용 조건에서 사용할 경우 작동 수명은 10,000km입니다.

*본 데이터 정보는 천장 역방향 설치 용도에는 적용되지 않습니다. 천장 역방향 설치를 원하시는 경우 자세한 사항은 당사로 문의해 주십시오.

전동 액추에이터 사양 색인

사용 위치	구동 모드	모델 사양	모터 출력 (w)	너비(mm)	반복성 (mm)	볼 스크류 사양		최대 탑재량(kg)		최대 속도 (mm/s) *1
사용 위치	구동 모드	모델 사양	모터 출력 (w)	너비(mm)	반복성 (mm)	외경(mm)	리드(mm)	수평의	수직의	최대 속도 (mm/s) *1
표준 환경	볼 스크류	RMH12	100와트	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200와트	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMH14	200와트	135	±0.01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400와트	135	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMH17	400와트	170	±0.01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750와트	170	±0.01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMH22	750와트	220	±0.01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMH28	1500와트	280	±0.01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

초장 스트로크 시리즈

사용 위치	구동 모드	모델 사양	모터 출력 (w)	너비(mm)	반복성 (mm)	볼 스크류 사양		최대 탑재량(kg)		최대 속도 (mm/s) *1
사용 위치	구동 모드	모델 사양	모터 출력 (w)	너비(mm)	반복성 (mm)	외경(mm)	리드(mm)	수평의	수직의	최대 속도 (mm/s) *1
표준 환경	볼 스크류	RMH17S	400와트	170	±0.01	16	5	110	33	200
							10	90	22	400
							20	40	10	800
							32	30	8	1280
			750와트	170	±0.01	16	5	120	40	200
							10	95	25	400
							20	50	15	800
							32	35	12	1280
		RMH22S	750와트	220	±0.01	20	5	130	50	200
							10	130	40	400
							20	85	25	800
							40	43	12	1600
