가볍고 수명이 길다

본체 너비: 54mm

반복성: ±0.01mm

수평 하중: 30kg

수직 하중: 10kg

최대 속도: 100mm/s

이동 범위: 25-325mm

모터 가속 및 감속 시간을 0.2 초로 설정하십시오.

표준 규격은 역회전 크레인 사용에는 적용할 수 없습니다. 특별한 요구 사항이 있으시면 전화 또는 온라인 메시지를 통해 문의해 주십시오.

배송 기간: 7-10일

PDF

슬라이딩 시트의 견고한 보강

본체와 슬라이드가 일체형으로 제작되어 강성 부족 문제를 개선하고 폭을 줄여 장비 설치 공간을 최소화합니다.

손쉬운 유지 관리

전 제품 시리즈의 양쪽 측면에는 커버 없이 오일을 직접 주입할 수 있는 외부 오일 주입 노즐이 있습니다. 특수 강철 벨트 타이 설계로 모발 발생을 줄였으며 클린룸 환경에서도 사용 가능합니다.

조립이 간편하고, 시간을 절약하며, 편리합니다.

강판을 분해하지 않고 위에서 아래로 또는 아래에서 위로 고정할 수 있습니다.
본체 측면에 설치 기준면 지지대가 추가되어 있으며, 본체 하단에는 위치 고정용 핀 구멍이 있습니다.

강도가 증가하고 부드러움이 향상됩니다.

알루미늄 본체 구조를 사용하여 본체 강도가 크게 향상되었습니다. RMH5S/6S와 비교하여 강철 트랙을 알루미늄 본체에 매립한 후 연마하여 보행 높이 및 직진도 정밀도를 ±0.02mm 이하로 향상시켰습니다(RMH10/12 대비).

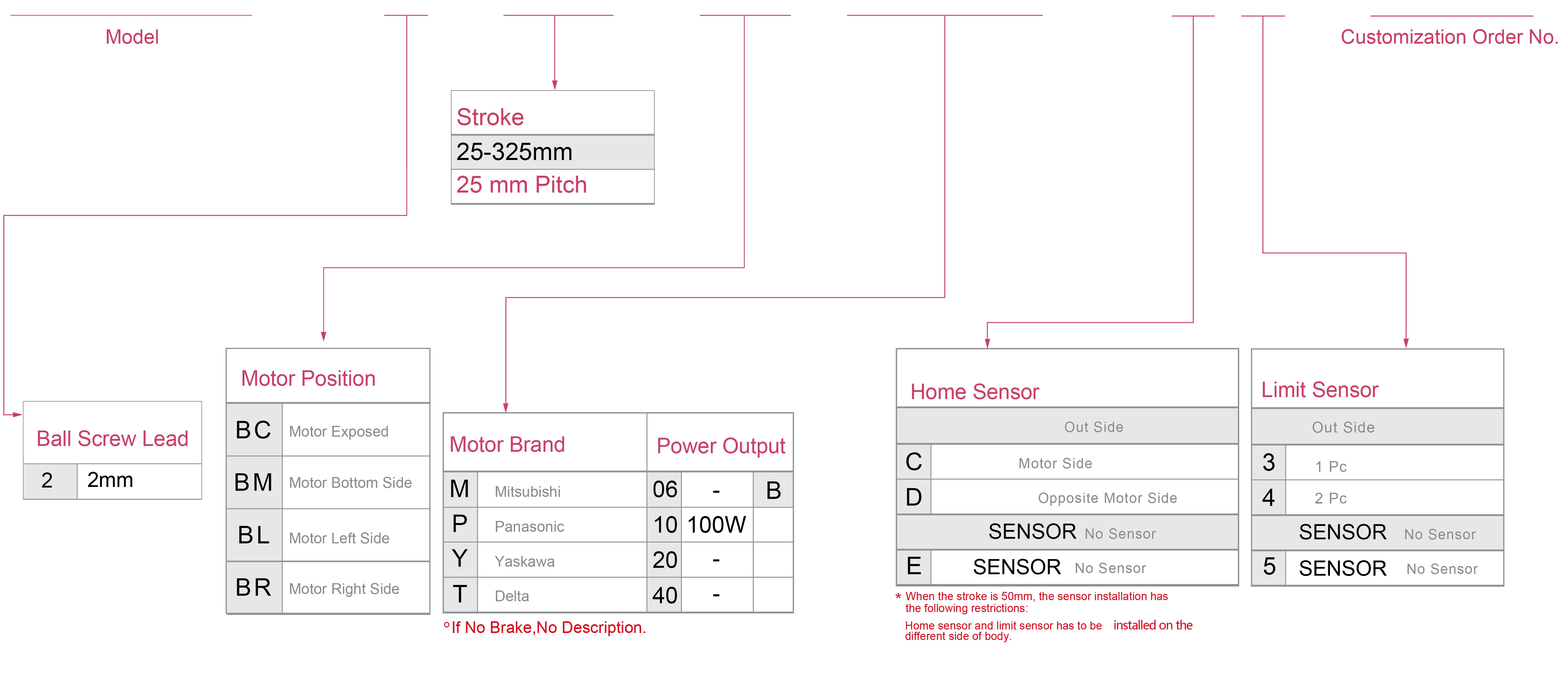

주문 방법

GRH5M - L2-100 -BC-M10B - C4 -0001

사양

센서 배치

허용 가능한 돌출부

정적 하중 모멘트

전동 액추에이터 사양 색인

사용 위치	구동 모드	모델 사양	모터 출력 (w)	너비(mm)	반복성 (mm)	볼 스크류 사양		최대 탑재량(kg)		최대 속도 (mm/s) *1
사용 위치	구동 모드	모델 사양	모터 출력 (w)	너비(mm)	반복성 (mm)	외경(mm)	리드(mm)	수평의	수직의	최대 속도 (mm/s) *1
표준	볼 스크류	GRH 4	50/100W	44	±0.01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		GRH 5	100와트	54	±0.01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRH 7	100와트	75	±0.01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH 8	200/400W	82	±0.01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH 12	400와트	120	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH 15	750와트	150	±0.01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*최고 속도는 서보 모터의 최대 회전수(3000rpm)를 기준으로 합니다.

롱 스트로크 볼 스크류 액추에이터

사용 위치	구동 모드	모델 사양	모터 출력 (w)	너비(mm)	반복성 (mm)	볼 스크류 사양		최대 탑재량(kg)		최대 속도 (mm/s) *1
사용 위치	구동 모드	모델 사양	모터 출력 (w)	너비(mm)	반복성 (mm)	외경(mm)	리드(mm)	수평의	수직의	최대 속도 (mm/s) *1
표준	볼 스크류	GRH 5M	100와트	54	±0.01	12	2	30	10	100
		GRH 8M	200/400W	82	±0.01	16	5	50	15	250
		GRH 12M	400와트	120	±0.01	16	5	110	33	1600
