가볍고 수명이 길다

반복성: ±0.01mm

수평 하중: 30kg

수직 하중: 12kg

최대 속도: 500mm/s

이동 범위: 50-500mm

모터 가속 및 감속 시간을 0.2 초로 설정하십시오.

표준 규격은 역회전 크레인 사용에는 적용할 수 없습니다. 특별한 요구 사항이 있으시면 전화 또는 온라인 메시지를 통해 문의해 주십시오.

배송 기간: 7-10일

PDF

3D 다운로드

카데나스3 다운로드

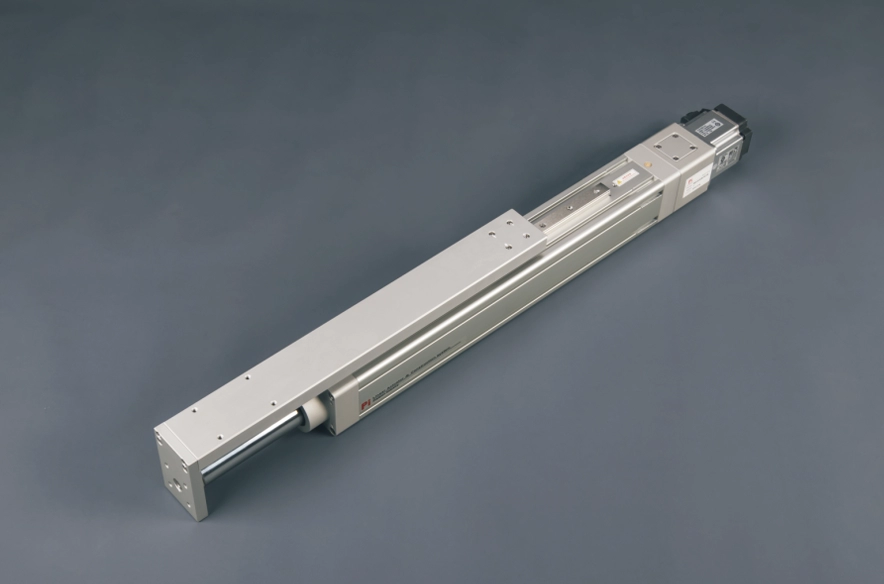

추가 출력축 가이드 로드

출력축에는 외부 가이드 로드가 있어 처짐을 줄여줍니다.
출력축의 외부 치수는 고객 요구에 맞춰 맞춤 제작이 가능합니다.
본체에는 고정식 오일 주입구가 있어 유지 보수 시 쉽게 분리하여 윤활할 수 있으므로 시간과 편의성을 절약할 수 있습니다.
본체는 전체에 홈이 파여 있어 4면 모두 고정할 수 있으므로 다양한 고정 장치 설치 방향에 맞춰 사용할 수 있습니다.

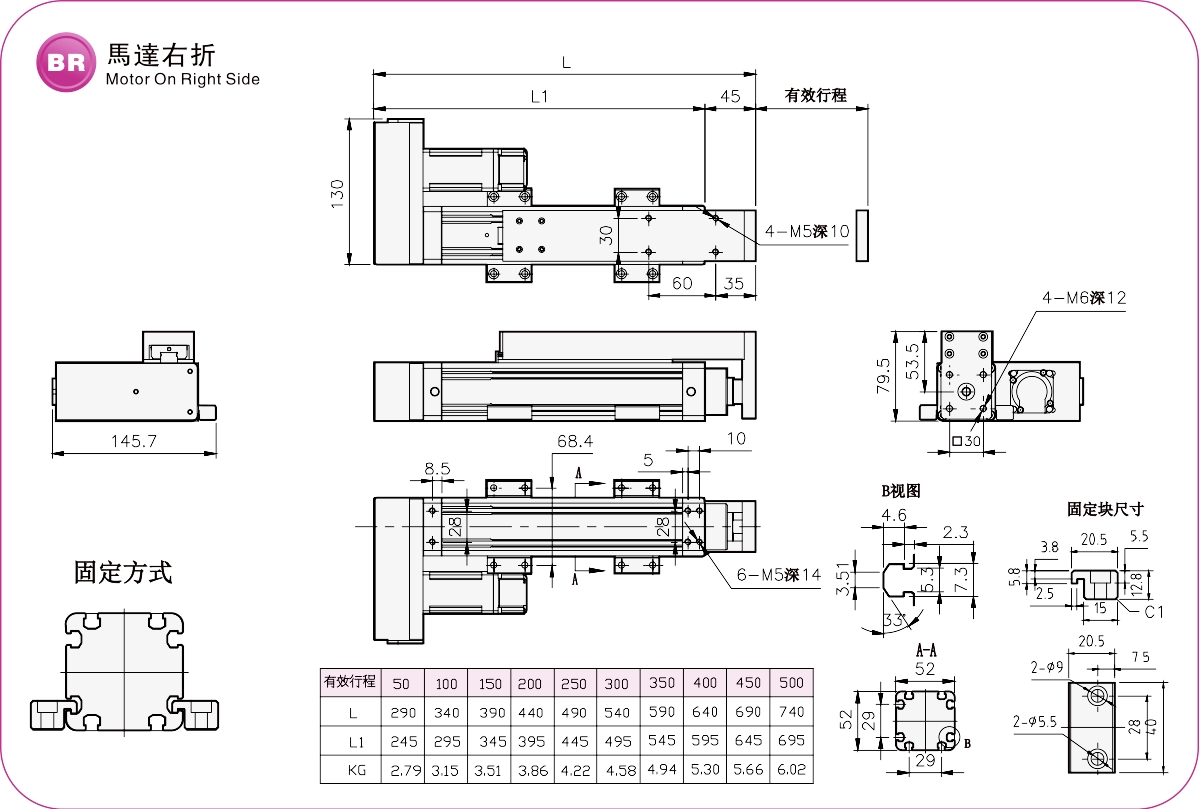

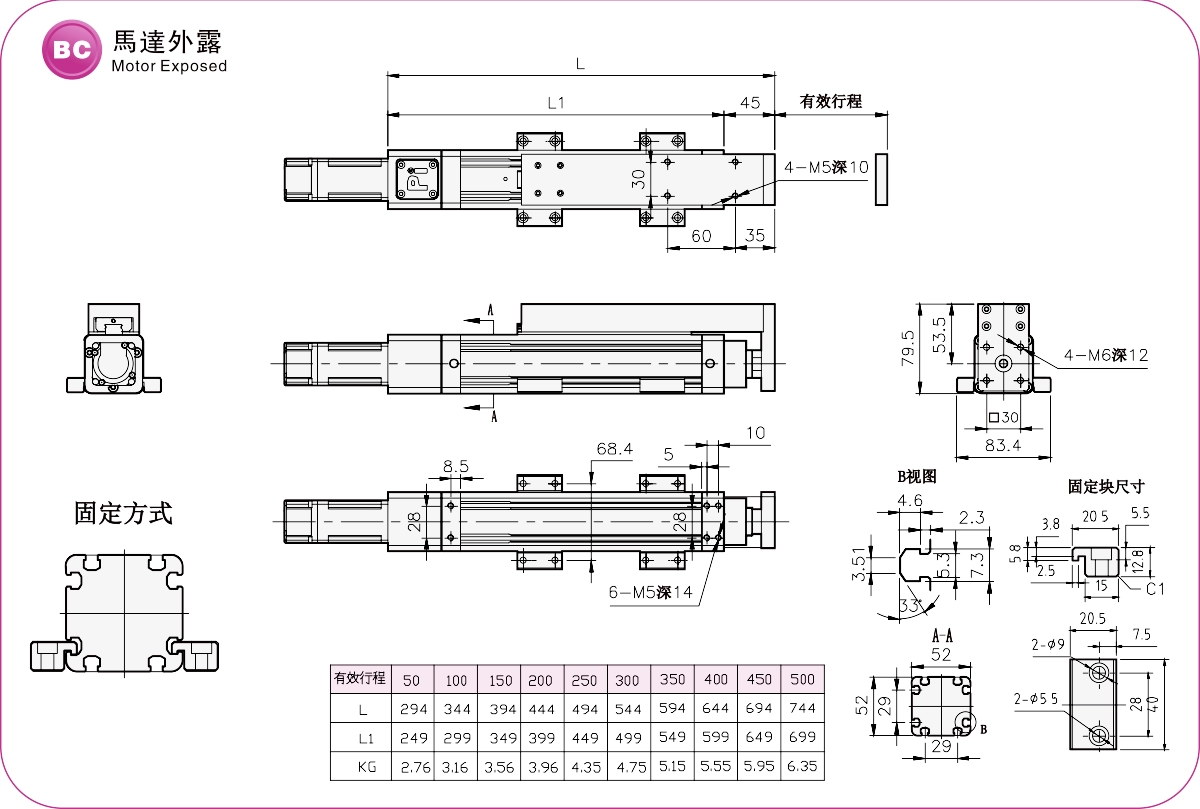

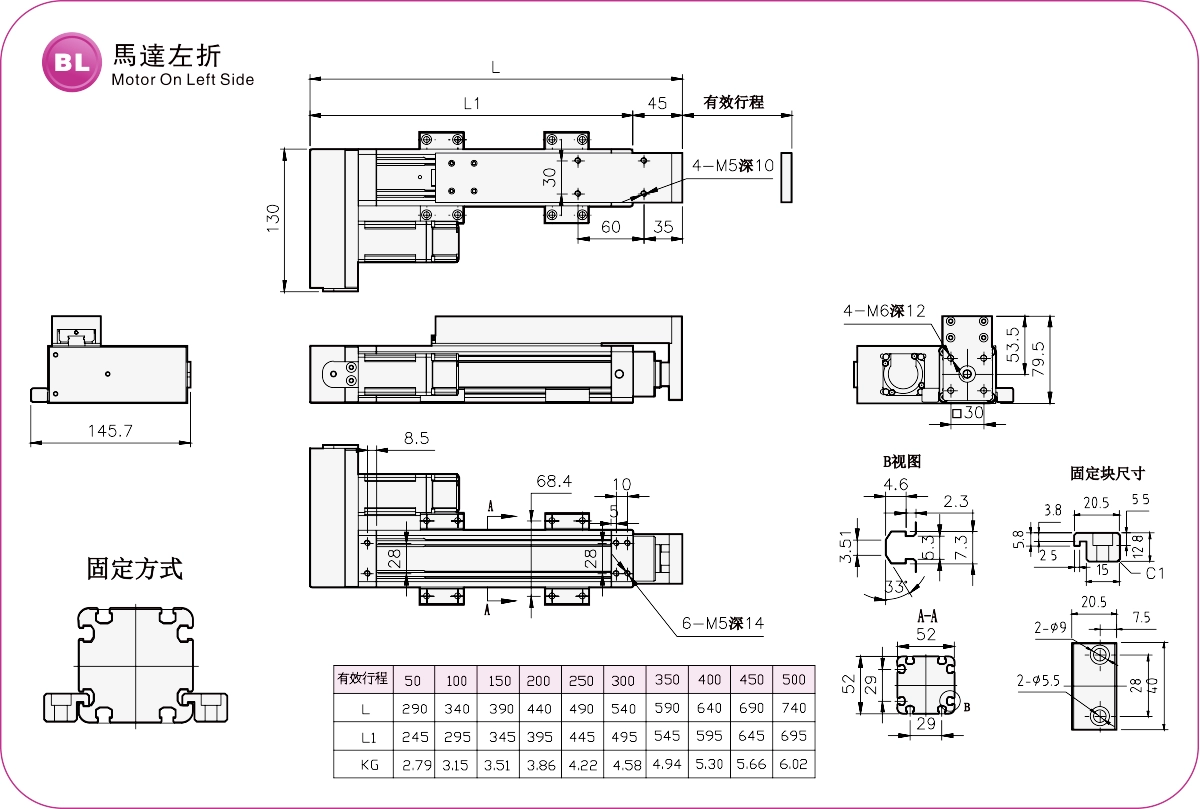

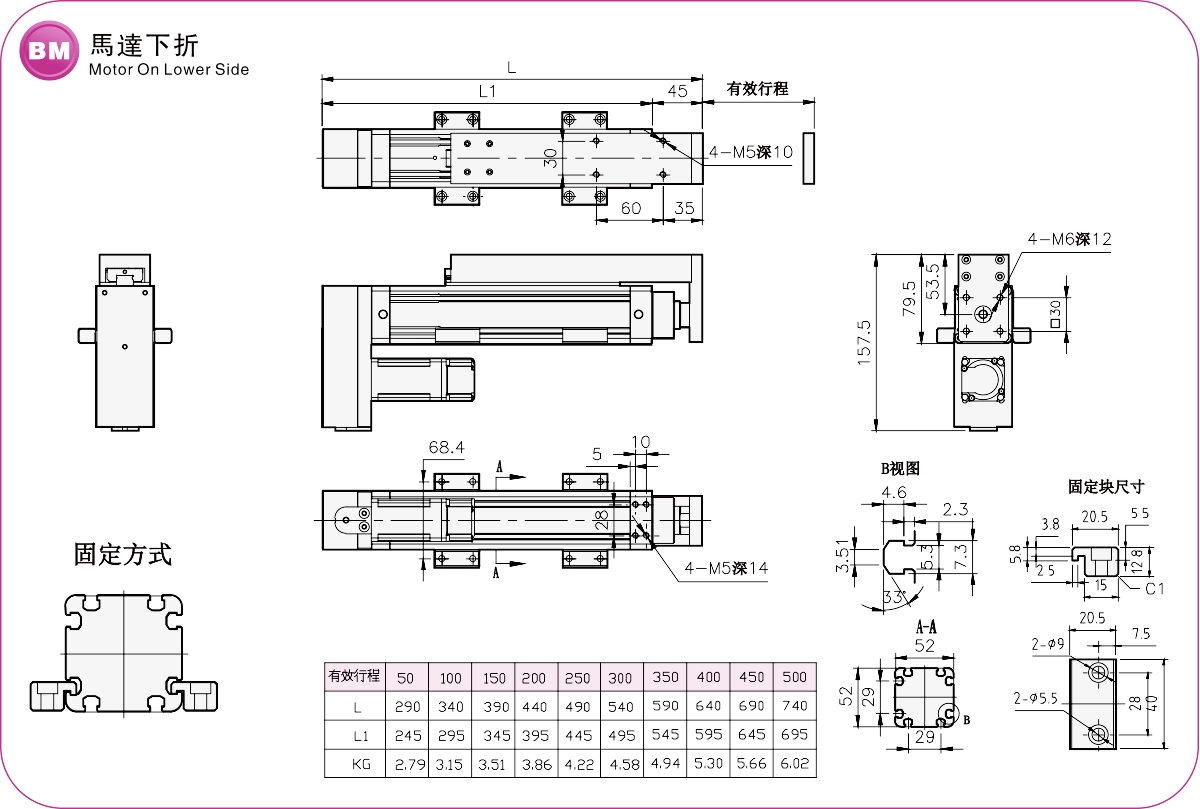

다양한 모터 방향 및 사양

모터는 직접 구동 방식 또는 역구동 방식으로 선택할 수 있습니다.

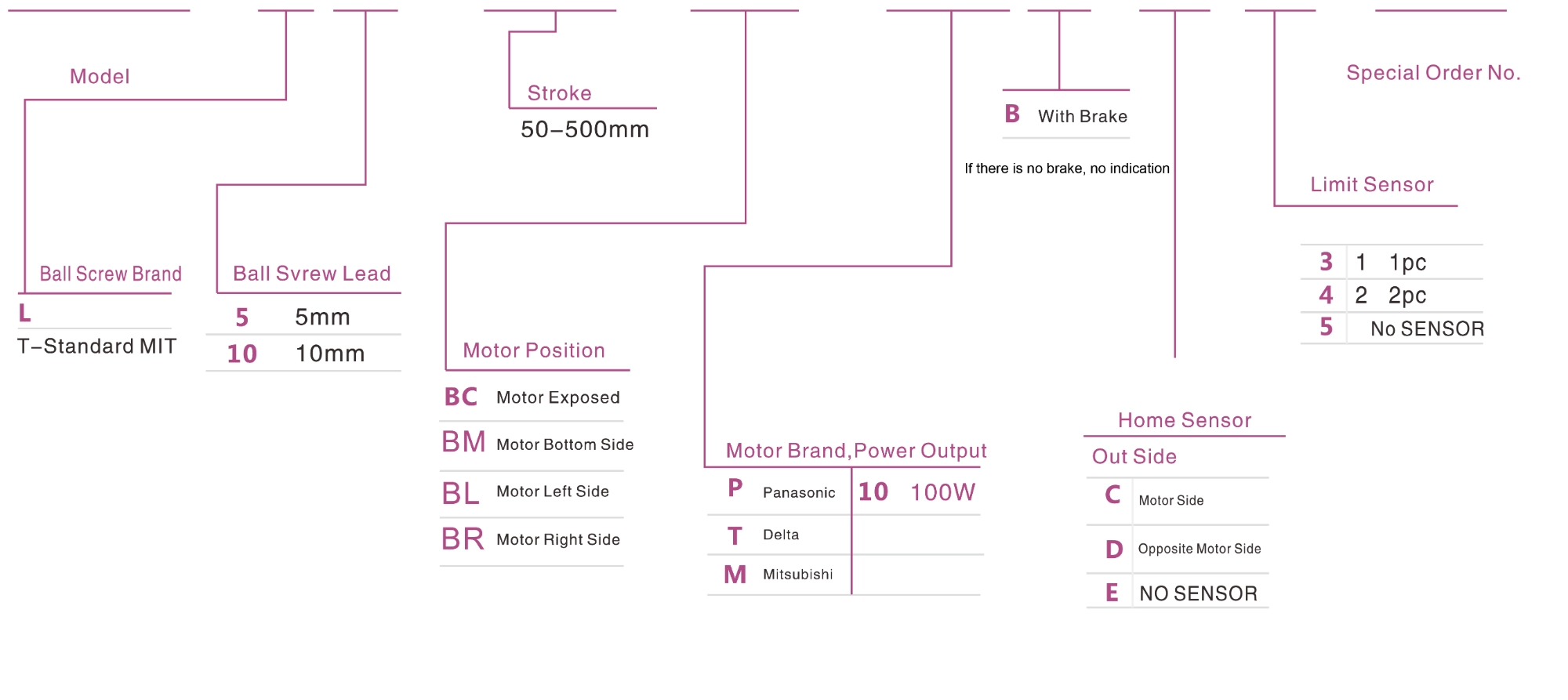

주문 방법

EC50L-L5 - 100 - BC - M10 B -C 4 -0001

사양

투기	반복성(mm)		±0.01
	리드(mm)		5	10
	최대 속도(mm/s)		250	500
	최대 탑재량	수평(kg)	30	15
		수직(kg)	12	5
	정격 추력(N)		341	170
	스트로크 피치(mm)		50-500mm/50피치
	AC 서보 모터 출력(와트)		100와트
부분품	볼 스크류 Ø(mm)		C7Ø12
	커플링(mm)		8X8
	홈 센서	밖의	CS-6T

센서 레이아웃

로드의 회전 방지 정확도

전동 액추에이터 사양 색인

사용 위치	구동 모드	모델 사양	모터 출력(와트)	너비(mm)	반복성(mm)	볼 스크류 사양		최대 탑재량(kg)		최대 속도 (mm/s) *1
사용 위치	구동 모드	모델 사양	모터 출력(와트)	너비(mm)	반복성(mm)	외경(mm)	리드(mm)	수평의	수직의	최대 속도 (mm/s) *1
표준 환경	볼 스크류	EC 50	100와트	52	±0.01	12	5	30	12	250
		EC 50	100와트	52	±0.01	12	10	15	5	500
		EC 50L	100와트	52	±0.01	12	5	50	15	250
		EC 50L	100와트	52	±0.01	12	10	30	8	500
		EC 50T	100와트	52	±0.01	12	5	50	15	250
		EC 50T	100와트	52	±0.01	12	10	30	8	500
		EC 65	400와트	65	±0.01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		EC 65L	400와트	65	±0.01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		EC 65T	400와트	65	±0.01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		EC 80	700와트	80	±0.01	25	5	200	65	250
							10	180	55	500
							25	138	25	1000
		EC 80T	700와트	80	±0.01	25	5	200	65	250
							10	180	55	500
							25	138	25	1000
