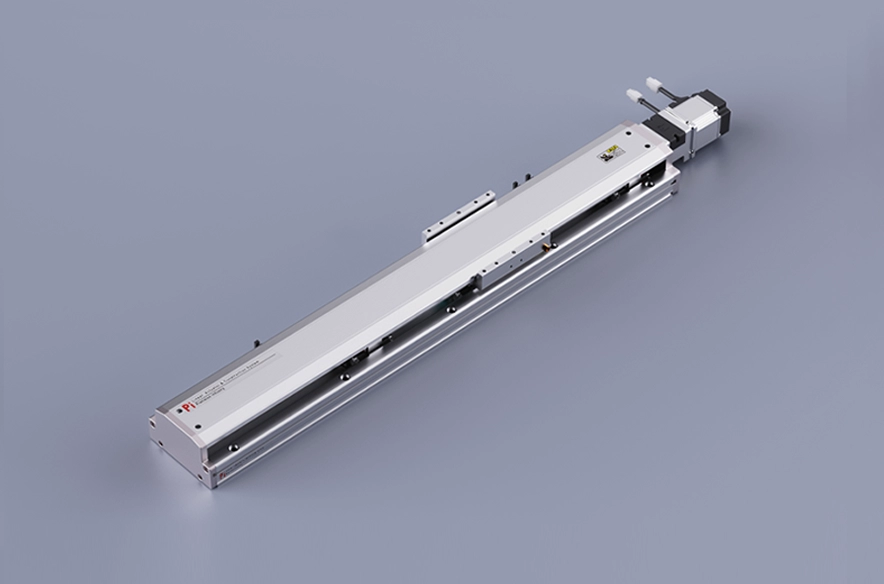

가볍고 수명이 길다

본체 폭 : 135-78mm

반복성: ±0.005/0.01mm

수평하중 : 110kg

수직 하중 : 33kg

최대 속도: 1600mm/s

이동 범위: 800-2100mm

모터 가속 및 감속을 0.2 초로 설정합니다.

인버티드 크레인 사용에는 표준사양을 적용할 수 없습니다. 요구 사항이 있는 경우 전화로 문의하거나 온라인으로 메시지를 남겨주세요.

배달 시간: 7-10일

PDF

3D 다운로드

카데나스3 다운로드

4열 볼 디자인 - 정확도 향상

틈이 없이 가볍고 쉽게 이동할 수 있는 '서큘러 아크 홈'으로 장시간 고정밀도 유지가 용이하다.
내부 슬라이더는 네 방향 모두에서 동일한 정격 하중을 달성할 수 있으며 어느 방향에서나 사용할 수 있습니다.
높은 강성, 높은 정밀도, 낮은 마찰, 고속 모션 부하 용량, 긴 서비스 수명.

더욱 컴팩트한 구조

기존 제품에 비해 제품 크기가 작아졌습니다. 장비에 조립이 용이하고 장비 자체의 소형화에도 기여합니다.

긴 여행

최대 이동 범위 3000mm, 최대 속도 2200mm/s의 4열 볼스크류 내장형 슬라이드 테이블,

수직으로 설치 가능

모든 시리즈는 수직으로 설치할 수 있습니다.

간단한 유지 관리 - 매우 저렴한 비용

전체 시리즈는 커버를 제거하지 않고도 외부 윤활이 가능합니다. 특수 강철 벨트 구조 설계를 갖춘 자체 윤활유 저장 시스템이 특징입니다.

완벽한 스타일 - 다양한 장점

스틸 벨트 보호 기능으로 이물질이 슬라이드 테이블에 직접 떨어지는 것을 방지하여 먼지 발생을 줄일 수 있습니다. 클린룸 환경에서 사용할 수 있으며 다양한 제조업체의 모터와 설치 방법을 장착할 수 있습니다.

주문방법

GSH14S - L5-800-BC-M40B - C4 -0001

사양

투기	반복정도(mm)		±0.005/0.01
	볼나사 리드(mm)		5	10	20	32
	최대 속도(mm/s) ※1		250	500	1000	1600
	최대 페이로드	수평(kg)	110	88	40	30
		수직(kg)	33	22	10	8
	정격 추력(N)		1388	694	347	218
	스트로크 피치(mm) ※2		800-2100mm/50mm 피치
부분품	AC 서보 모터 전력(W)		400
	볼스크류 Ø(mm)		C7Ø16
	고강성 리니어가이드(mm)		볼 스크류 액츄에이터
	커플링(mm)		14X10
	홈 센서	밖의	EE-SX672(NPN)
		내장	EE-SX674(NPN)

센서 레이아웃

※1 가감속 값은 0.2초로 설정되어 있습니다.

※2 스트로크가 600mm를 초과하면 볼스크류의 흔들림이 발생합니다. 이러한 상황에서는 작업 속도를 낮추는 것이 좋습니다. 자세한 내용은 P85를 참조하세요.

허용되는 오버행

(단위 : mm)

수평 설치		에이	비	기음
리드5	60kg	500	166	280
	80kg	300	120	214
	110kg	200	90	131
리드10	30kg	500	324	405
	50kg	400	176	243
	88kg	300	80	135
리드20	12kg	600	636	878
	22kg	500	300	439
	40kg	400	145	203
리드32	15kg	500	162	300
	25kg	300	98	200
	30kg	200	90	180

(단위 : mm)

벽 설치		에이	비	기음
리드5	50kg	300	150	300
	70kg	200	120	250
	100kg	150	60	200
리드10	35kg	350	200	400
	55kg	220	120	350
	88kg	150	60	250
리드20	12kg	630	452	700
	20kg	380	320	600
	40kg	180	150	500
리드32	15kg	300	220	500
	25kg	180	120	350
	30kg	150	110	250

(단위 : mm)

수직 설치		에이	기음
리드5	15kg	500	500
	22kg	350	350
	33kg	230	230
리드10	10kg	620	620
	14kg	480	480
	22kg	300	300
리드20	7kg	750	750
	10kg	550	550
	-	-	-
리드32	5kg	660	660
	8kg	402	402
	-	-	-

정적 하중 모멘트

(단위 : Nm)

나의	584
국회의원	584
씨	1224

*차트의 토크 값은 무게 중심을 나타냅니다.

*사용 수명은 제품을 지정된 조건에서 사용했을 때 10,000km입니다.

*데이터 정보는 천장 장착 반대 용도가 아닙니다. 천장형 역사용을 적용하려면 자세한 내용을 문의하세요.

전동 액추에이터의 사양 지수

사용 장소	구동 모드	모델 사양	모터 출력 (w)	폭(mm)	본체의 높이 (mm)	반복성 (mm)	볼스크류 사양		최대 가반하중(kg)		최대 속도 (mm/초) *1
							외경 (mm)	리드(mm)	수평의	수직의
							외경 (mm)	리드(mm)	수평의	수직의
표준	볼나사	GSH6	100W	60	50	±0.005/0.01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSH8	400W	80	68	±0.005/0.01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		GSH10	400W	100	70	±0.005/0.01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14	400W	135	78	±0.005/0.01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17	750W	170	90	±0.005/0.01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20	750W	200	102	±0.005/0.01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000

엑스트라 롱 스트로크 시리즈

사용 장소	구동 모드	모델 사양	모터 출력 (w)	폭(mm)	본체의 높이 (mm)	반복성 (mm)	볼스크류 사양		최대 가반하중(kg)		최대 속도 (mm/초) *1
							외경 (mm)	리드(mm)	수평의	수직의
							외경 (mm)	리드(mm)	수평의	수직의
표준	볼나사	GSH10S	400W	100	70	±0.005/0.01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14S	400W	135	78	±0.005/0.01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17S	750W	170	90	±0.005/0.01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20S	750W	200	102	±0.005/0.01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
